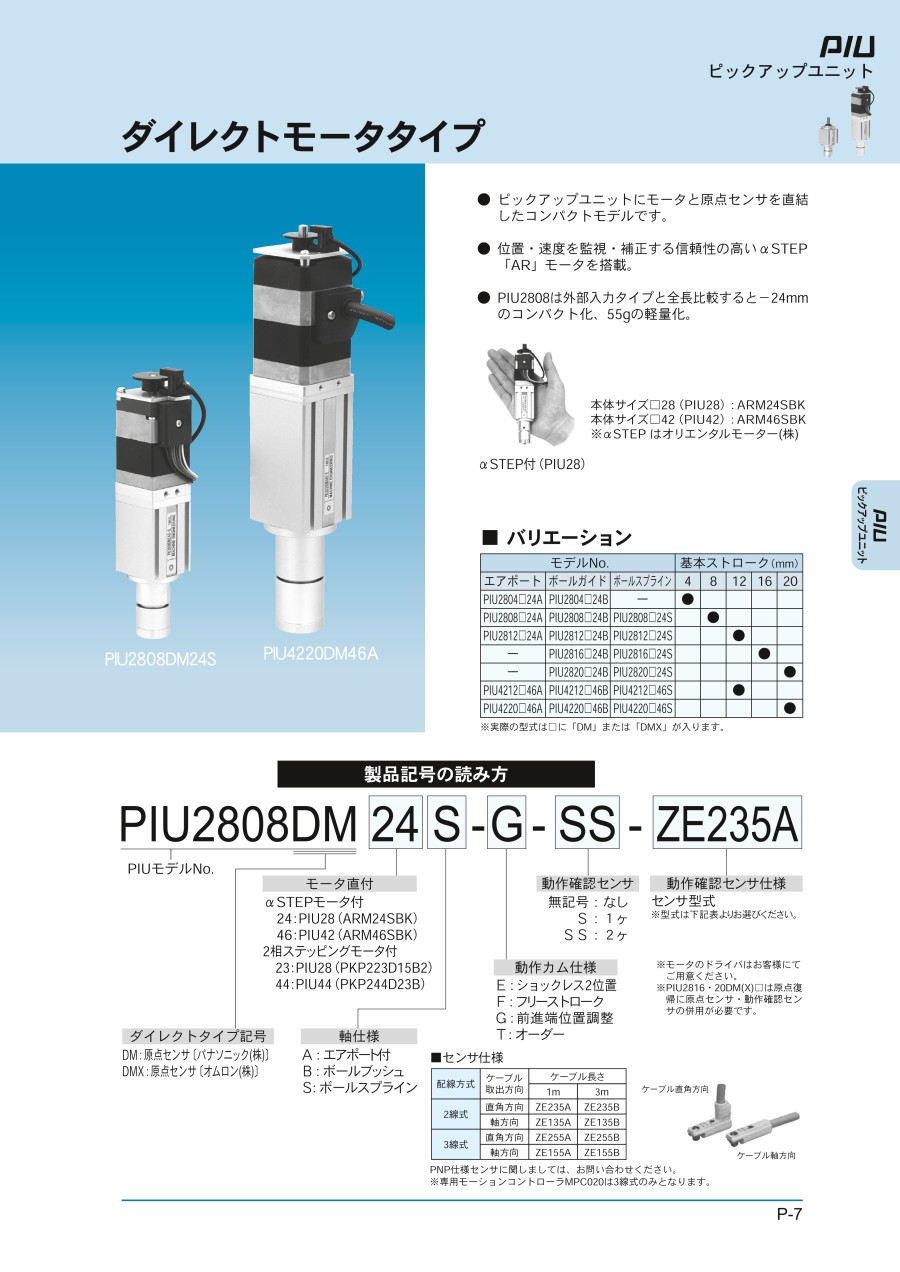

ピックアップユニット ダイレクトモータタイプ

ピックアップユニット ダイレクトモータタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常単価(税別):
59,500円~
(税込単価):
65,450円~
通常出荷日:
5日目
高速・ショックレス動作。

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

PDF

型番

312 の型番候補があります候補を表示

  • 保存
  • CADデータ未対応

型番

PIU2804DM23A-E-S-ZE235A

PIU2804DM23A-E-S-ZE235A-BK08B

PIU2804DM23A-E-S-ZE235B

PIU2804DM23A-E-S-ZE235B-BK08B

PIU2804DM23A-E-S-ZE255A

PIU2804DM23A-E-S-ZE255A-BK08B

PIU2804DM23A-E-S-ZE255B

PIU2804DM23A-E-S-ZE255B-BK08B

PIU2804DM23A-E-SS-ZE235A

PIU2804DM23A-E-SS-ZE235A-BK08B

PIU2804DM23A-E-SS-ZE235B

PIU2804DM23A-E-SS-ZE235B-BK08B

PIU2804DM23A-E-SS-ZE255A

PIU2804DM23A-E-SS-ZE255A-BK08B

PIU2804DM23A-E-SS-ZE255B

PIU2804DM23A-E-SS-ZE255B-BK08B

PIU2804DM23A-F-S-ZE235A

PIU2804DM23A-F-S-ZE235A-BK08B

PIU2804DM23A-F-S-ZE235B

PIU2804DM23A-F-S-ZE235B-BK08B

PIU2804DM23A-F-S-ZE255A

PIU2804DM23A-F-S-ZE255A-BK08B

PIU2804DM23A-F-S-ZE255B

PIU2804DM23A-F-S-ZE255B-BK08B

PIU2804DM23A-F-SS-ZE235A

PIU2804DM23A-F-SS-ZE235A-BK08B

PIU2804DM23A-F-SS-ZE235B

PIU2804DM23A-F-SS-ZE235B-BK08B

PIU2804DM23A-F-SS-ZE255A

PIU2804DM23A-F-SS-ZE255A-BK08B

PIU2804DM23A-F-SS-ZE255B

PIU2804DM23A-F-SS-ZE255B-BK08B

PIU2804DM23A-G-S-ZE235A

PIU2804DM23A-G-S-ZE235A-BK08B

PIU2804DM23A-G-S-ZE235B

PIU2804DM23A-G-S-ZE235B-BK08B

PIU2804DM23A-G-S-ZE255A

PIU2804DM23A-G-S-ZE255A-BK08B

PIU2804DM23A-G-S-ZE255B

PIU2804DM23A-G-S-ZE255B-BK08B

PIU2804DM23A-G-SS-ZE235A

PIU2804DM23A-G-SS-ZE235A-BK08B

PIU2804DM23A-G-SS-ZE235B

PIU2804DM23A-G-SS-ZE235B-BK08B

PIU2804DM23A-G-SS-ZE255A

PIU2804DM23A-G-SS-ZE255A-BK08B

PIU2804DM23A-G-SS-ZE255B

PIU2804DM23A-G-SS-ZE255B-BK08B

PIU2804DM23B-E-S-ZE235A

PIU2804DM23B-E-S-ZE235B

PIU2804DM23B-E-S-ZE255A

PIU2804DM23B-E-S-ZE255B

PIU2804DM23B-E-SS-ZE235A

PIU2804DM23B-E-SS-ZE235B

PIU2804DM23B-E-SS-ZE255A

PIU2804DM23B-E-SS-ZE255B

PIU2804DM23B-F-S-ZE235A

PIU2804DM23B-F-S-ZE235B

PIU2804DM23B-F-S-ZE255A

PIU2804DM23B-F-S-ZE255B

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
ストローク
(mm)
最大可搬質量(垂直)
(kg)
最大推力
(N)
最高速度
(mm/sec)
軸仕様 動作仕様 外部センサ 動作確認センサ仕様 チャックホルダ

59,750円

( 65,725円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 1ヶ ZE235A なし

65,000円

( 71,500円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 1ヶ ZE235A あり

60,000円

( 66,000円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 1ヶ ZE235B なし

65,250円

( 71,775円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 1ヶ ZE235B あり

59,500円

( 65,450円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 1ヶ ZE255A なし

64,750円

( 71,225円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 1ヶ ZE255A あり

59,813円

( 65,794円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 1ヶ ZE255B なし

65,063円

( 71,569円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 1ヶ ZE255B あり

61,750円

( 67,925円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 2ヶ ZE235A なし

67,000円

( 73,700円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 2ヶ ZE235A あり

62,250円

( 68,475円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 2ヶ ZE235B なし

67,500円

( 74,250円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 2ヶ ZE235B あり

61,250円

( 67,375円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 2ヶ ZE255A なし

66,500円

( 73,150円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 2ヶ ZE255A あり

61,875円

( 68,063円 )
1個

5日目

4 0.2 5 66000 エアポート付 ショックレス2位置 2ヶ ZE255B なし

67,125円

( 73,838円 )
1個

5日目

4 0.18 5 66000 エアポート付 ショックレス2位置 2ヶ ZE255B あり

59,750円

( 65,725円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 1ヶ ZE235A なし

65,000円

( 71,500円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 1ヶ ZE235A あり

60,000円

( 66,000円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 1ヶ ZE235B なし

65,250円

( 71,775円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 1ヶ ZE235B あり

59,500円

( 65,450円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 1ヶ ZE255A なし

64,750円

( 71,225円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 1ヶ ZE255A あり

59,813円

( 65,794円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 1ヶ ZE255B なし

65,063円

( 71,569円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 1ヶ ZE255B あり

61,750円

( 67,925円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 2ヶ ZE235A なし

67,000円

( 73,700円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 2ヶ ZE235A あり

62,250円

( 68,475円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 2ヶ ZE235B なし

67,500円

( 74,250円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 2ヶ ZE235B あり

61,250円

( 67,375円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 2ヶ ZE255A なし

66,500円

( 73,150円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 2ヶ ZE255A あり

61,875円

( 68,063円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 フリーストローク 2ヶ ZE255B なし

67,125円

( 73,838円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 フリーストローク 2ヶ ZE255B あり

59,750円

( 65,725円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 1ヶ ZE235A なし

65,000円

( 71,500円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 1ヶ ZE235A あり

60,000円

( 66,000円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 1ヶ ZE235B なし

65,250円

( 71,775円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 1ヶ ZE235B あり

59,500円

( 65,450円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 1ヶ ZE255A なし

64,750円

( 71,225円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 1ヶ ZE255A あり

59,813円

( 65,794円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 1ヶ ZE255B なし

65,063円

( 71,569円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 1ヶ ZE255B あり

61,750円

( 67,925円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 2ヶ ZE235A なし

67,000円

( 73,700円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 2ヶ ZE235A あり

62,250円

( 68,475円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 2ヶ ZE235B なし

67,500円

( 74,250円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 2ヶ ZE235B あり

61,250円

( 67,375円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 2ヶ ZE255A なし

66,500円

( 73,150円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 2ヶ ZE255A あり

61,875円

( 68,063円 )
1個

5日目

4.5 0.2 5 66000 エアポート付 前進端位置調整 2ヶ ZE255B なし

67,125円

( 73,838円 )
1個

5日目

4.5 0.18 5 66000 エアポート付 前進端位置調整 2ヶ ZE255B あり

59,750円

( 65,725円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 1ヶ ZE235A なし

60,000円

( 66,000円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 1ヶ ZE235B なし

59,500円

( 65,450円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 1ヶ ZE255A なし

59,813円

( 65,794円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 1ヶ ZE255B なし

61,750円

( 67,925円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 2ヶ ZE235A なし

62,250円

( 68,475円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 2ヶ ZE235B なし

61,250円

( 67,375円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 2ヶ ZE255A なし

61,875円

( 68,063円 )
1個

5日目

4 0.2 5 66000 ボールブッシュ ショックレス2位置 2ヶ ZE255B なし

59,750円

( 65,725円 )
1個

5日目

4.5 0.2 5 66000 ボールブッシュ フリーストローク 1ヶ ZE235A なし

60,000円

( 66,000円 )
1個

5日目

4.5 0.2 5 66000 ボールブッシュ フリーストローク 1ヶ ZE235B なし

59,500円

( 65,450円 )
1個

5日目

4.5 0.2 5 66000 ボールブッシュ フリーストローク 1ヶ ZE255A なし

59,813円

( 65,794円 )
1個

5日目

4.5 0.2 5 66000 ボールブッシュ フリーストローク 1ヶ ZE255B なし

Loading...

基本情報

本体/周辺部品 本体 種類 ロッド 最大可搬質量範囲(垂直)(kg) 0~2.0
駆動方式 リニアモータ ガイド なし 位置検出 アブソリュート
入出力種類 なし ブレーキ なし 最大推力範囲(N) 0~100
ノイズフィルタ なし 使用環境 標準 繰返し位置決め精度(μm) ±10
制御モータ 2相ステッピング
