メカニカル部品技術窓口
インデックス プランジャー（NDXA）
- 通常単価(税別)
- 3,127円～7,016円
- 税込単価
- 3,440円～7,718円
通常出荷日：3日目～4日目
【特長】・ノーズの先端が斜めにカットされているインデックスプランジャーです・先端角に沿って、スライドし...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| タイプ | 本体 | ノブ | コイルバネ | ノーズ | 使用温度 |
|---|---|---|---|---|---|
| NDXAC-W | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HV670～780 | max.80℃ min.-20℃ |
| NDXA-W | |||||
| NDXAC-W-SUS | SUS303 | SUS420 HRC53～55 | |||
| NDXA-W-SUS |
規格表
使用例
ノーズ角度調整方法
（1）六角レンチを使用してサラボルトを緩めます。ラインが見えるまで緩めてください。
（2）ノブを回すとノーズも回転し、角度が60°ずつ変更できます。
角度が決まったら、サラボルトを締めてノーズの回転をロックします。
商品特長詳細
ノーズの先端が斜めにカットされているインデックスプランジャーです。先端角に沿って、スライドしてくる突起を受け流し、逆戻りを防止します。
技術情報・設計アイデア
ノーズ機械強度表
| サイズ | 許容せん断力（N） | |
|---|---|---|
| NDXAC-W NDXAC-W-SUS NDXA-W NDXA-W-SUS | 12 | 848 |
| 16 | 1,507 | |
注意・禁止事項
注意事項
インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。
| サイズ | 推奨面取りサイズ | |
|---|---|---|
| NDXAC-W NDXAC-W-SUS NDXA-W NDXA-W-SUS | 12 | 60°面取り深さ3.5 |
| 16 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,138円 ( 3,452円 ) | 4日目 |
4,760円 ( 5,236円 ) | 3日目 |
3,585円 ( 3,944円 ) | 3日目 |
7,016円 ( 7,718円 ) | 3日目 |
3,127円 ( 3,440円 ) | 3日目 |
5,456円 ( 6,002円 ) | 3日目 |
3,978円 ( 4,376円 ) | 3日目 |
6,329円 ( 6,962円 ) | 3日目 |

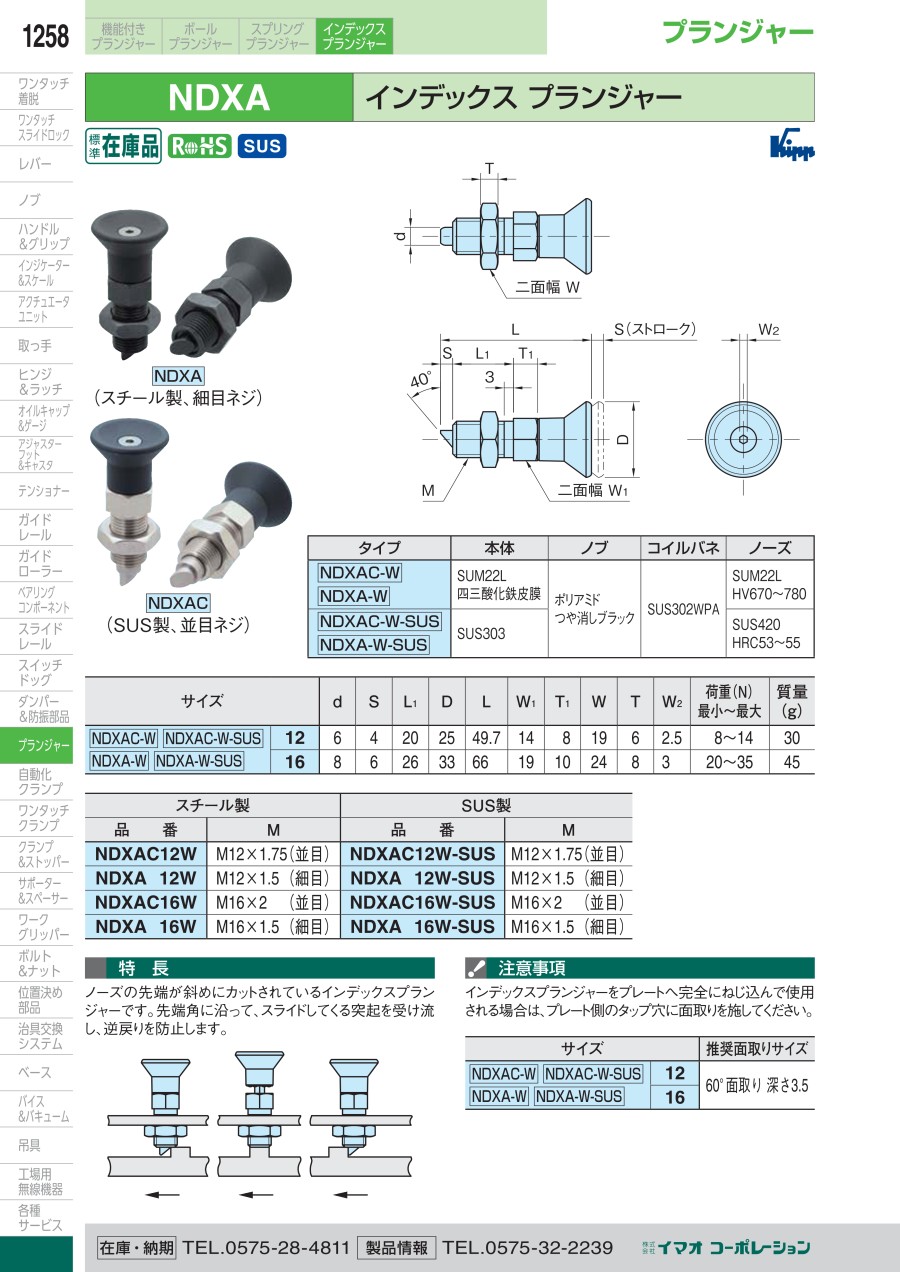

カタログ
