拡張ピン（PEDT）
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
- 本体：SUS303
規格表
| 型番 | D1 （f7） | D2 | H2 | D （f7） | D3 （f7） | H1 （-0.02～0） | H | M | L1 | L |
|---|---|---|---|---|---|---|---|---|---|---|
| PEDT-06-SUS | 6 | 5 | 8 | 6 | 10 | 2.5 | 20.5 | M6×1 | 6 | 10 |
| PEDT-08-SUS | 8 | 6 | 10 | 22.5 | ||||||
| PEDT-10-SUS | 10 | 8 | 12 | 8 | 12 | 3 | 27 | M8×1.25 | 8 | 12 |
| PEDT-125-SUS | 12.5 | 10 | 15 | 30 |
| 型番 | M1 | Lf | W | W1 （-0.1～0） | 保持力 （kN） | 許容締付トルク （N・m） | セルフカット時の推奨拡張径 | 許容拡張径 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| PEDT-06-SUS | M3×0.5 | 6 | 2 | 6 | 0.19 | 0.9 | 0.1 | 0.2 | 5 |
| PEDT-08-SUS | 2.5 | 0.34 | 2.4 | 0.15 | 0.3 | 7 | |||
| PEDT-10-SUS | M4×0.7 | 7 | 3 | 8 | 0.62 | 4.4 | 0.15 | 0.3 | 10 |
| PEDT-125-SUS | 4 | 8.1 | 0.2 | 0.4 | 15 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,983円 ( 7,681円 ) | 3日目 |
6,997円 ( 7,697円 ) | 3日目 |
7,389円 ( 8,128円 ) | 3日目 |
7,489円 ( 8,238円 ) | 3日目 |

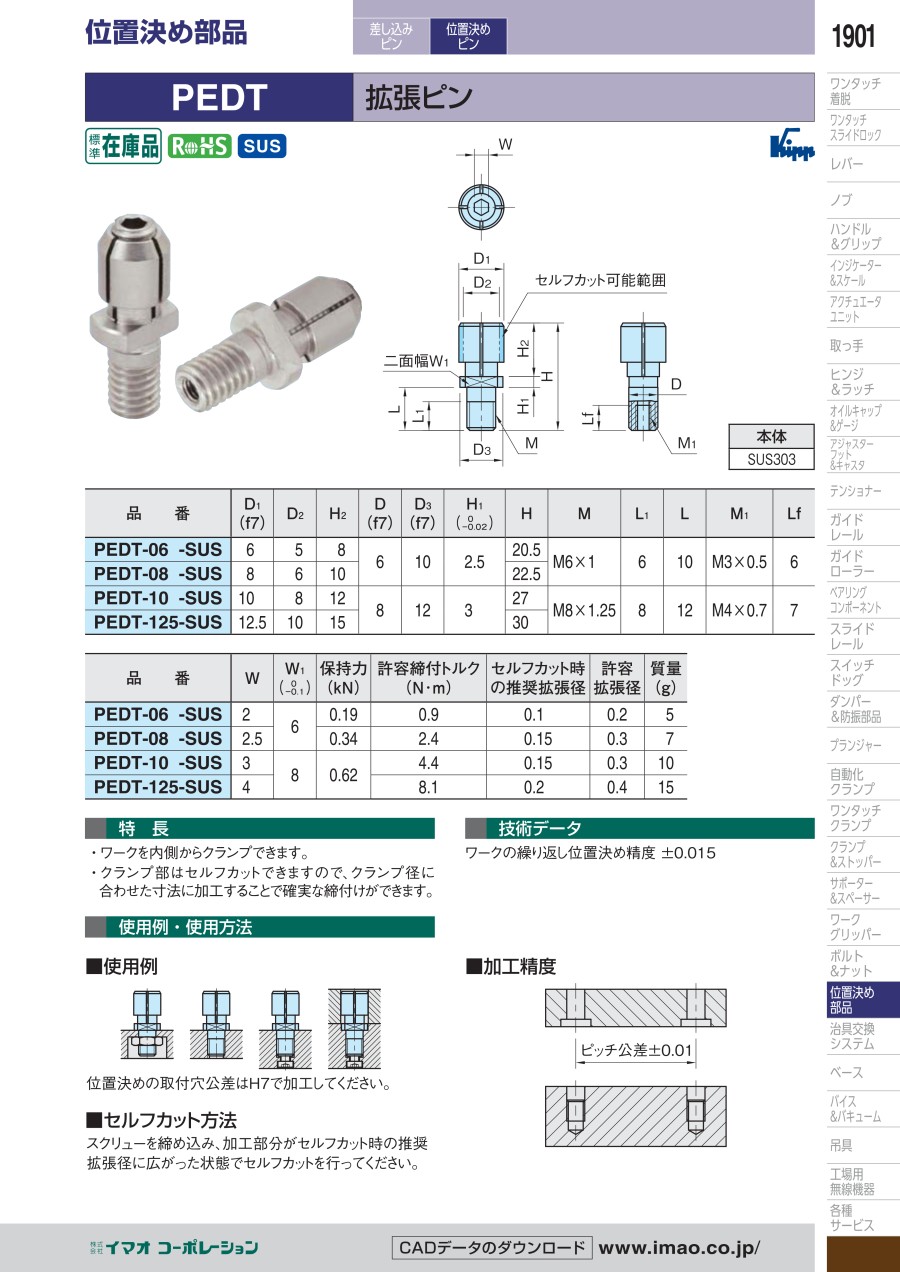

カタログ
