メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
取付シャンク径(φmm)
~mm- 20
- 32
タイプ
~mm出荷日
- すべて
- 11日以内
F型心出顕微鏡 シャンク TS-FLAシリーズ
- 通常単価(税別)
- 130,126円～135,559円
- 税込単価
- 143,139円～149,115円
工作機械の心出し用のF型心出顕微鏡シャンク。【特長】・心出顕微鏡は使用機械例の...
詳細情報を確認する- 種類
- 顕微鏡
- 対物レンズ倍率
- 2×
- 接眼レンズ倍率
- WF10×
- 総合倍率
- 20×
- 実視野直径 (φ mm)
- 8
- 目盛板
- 同心円十字線（ピッチ0.5mm）
- 心出精度 (μm)
- ±5（出荷時）
- 作動距離
- 55mm
- 光源
- 白色LED照明
- 電源
- LED照明用電源（ACアダプタ付、単三アルカリ電池4本駆動可能）
ご注意
- TS-FLに付属されていたLED照明をTS-FLAに取り付けて使用すると作動距離が5mm短くなります。
- TS-FLAに付属のLED照明をTS-FLに取り付けて使用する場合、外形寸法と作動距離に変更はありません。
未確定：候補が2型番あります。
商品情報

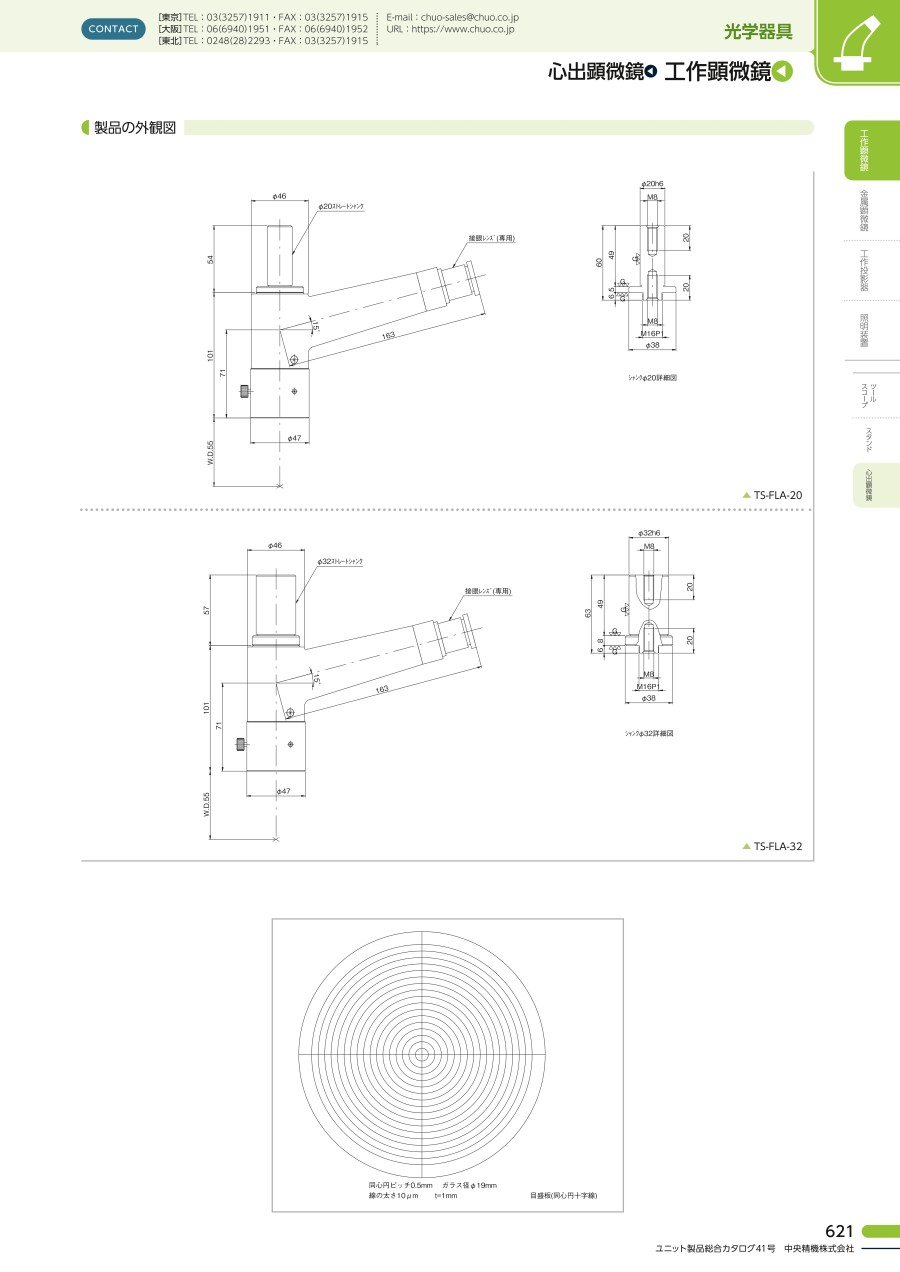

外形図
TS-FLA-20
TS-FLA-32
詳細情報
基本情報
工作機械の心出し用のF型心出顕微鏡シャンク。
【特長】
・心出顕微鏡は使用機械例のような工作機械の主軸（カッター軸）に取り付けて、被加工物等の基点を顕微鏡の中心に合わせることにより心出しを容易におこなうことができます
・シャンクの種類により製品番号が分かれています
【用途】
・万能フライス盤、治具ボーラー、放電加工機、中グリ盤、ボール盤、ダイヤカット機などの芯出しに使用
ご注意
- TS-FLに付属されていたLED照明をTS-FLAに取り付けて使用すると作動距離が5mm短くなります。
- TS-FLAに付属のLED照明をTS-FLに取り付けて使用する場合、外形寸法と作動距離に変更はありません。
カタログ
F型心出顕微鏡 シャンク TS-FLAシリーズのレビュー
この商品のレビューはありません
