トヨックス

耐熱・スチームホース[トヨシリコーンスチームホース TSISTM]

カタログ

通常単価(税別): 4,333円～165,926円

税込単価: 4,766円～182,519円

通常出荷日：3日目～4日目

◆◇用途◇◆スチーム・高温水（スチームドレン、スチーム洗浄）等のホース配管用◆◇特長◇◆【スチームホー...

使用流体はスチームと高温水です。食品や薬品洗浄用途には使用しないでください。
スチーム使用条件は、飽和蒸気圧0.3MPa、140℃以下で、ホース片側開放で断続使用、連続使用最大8時間/日が原則です。固定配管、両端接続では絶対に使用しないでください。ホースの寿命が短くなります。
継手金具やホースニップル等はホースサイズに合ったものを使用してください。ホースニップルの先端や竹の子部の鋭利な面でホース内管を傷つけ、モレやホース破損につながる場合があります。必ず面取り（0.3R以上）をしたニップルをご使用ください。ニップルの竹の子部をホースに差し込む時、ホースやニップル部に油類をつけたり、火であぶったり、ホースを叩いたりしないでください。
バンドの代わりに針金等を使用することは絶対におやめください。バンドはニップル竹の子中央で締め、ホースの外層が切れないように注意してください。バンドや継手金具を取付けた際は、取付け部の安全性（モレや金具抜けのないこと）を確認してください。19Φ以上のホースはバンド2本以上使用するなど多本掛けを行ない、均一に締め付けてください。ホースバンドの使用については、各社によって仕様が異なりますので、バンドメーカー各社にお問い合わせの上、お選びください。
中東情勢により、購入数に限りがございます。複数回に分けての見積や注文のご要望には添えない場合がございます。あらかじめご了承ください

よく一緒に見られています

トヨックス

通常出荷日：在庫品1日目

よく一緒に見られています

トヨックス

通常出荷日：3 日目～

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観図

スチーム・高温水用耐圧ホース（スチームドレン、スチーム洗浄、耐熱高温水配管用）

構造

仕様

流体		水（工業用水）スチーム
機能		圧送◎ 耐熱◎ 耐寒◎ 低溶出○ 低臭○ 柔軟性◎ 分別廃棄不要◎
法規制		食品衛生法595号適合 RoHS2適合 FDA
仕様	主材質	シリコーンゴム
	補強材	特殊耐熱糸
	内径	9.5mm～25.4mm
	使用温度範囲	-30℃ ～140℃

規格表

着色 : グレーグリーンライン入り

商品特長詳細

重量1/2で軽い

作業性◎

反発が少ない
試賊方法（トヨックス規格試験）
試料ホースを上図のように圧縮折り曲げ、設定スバン毎の荷重（N）を調べる。

圧縮速度 : 200mm/min
試料ホース長さ : 500mm

長寿命

低臭

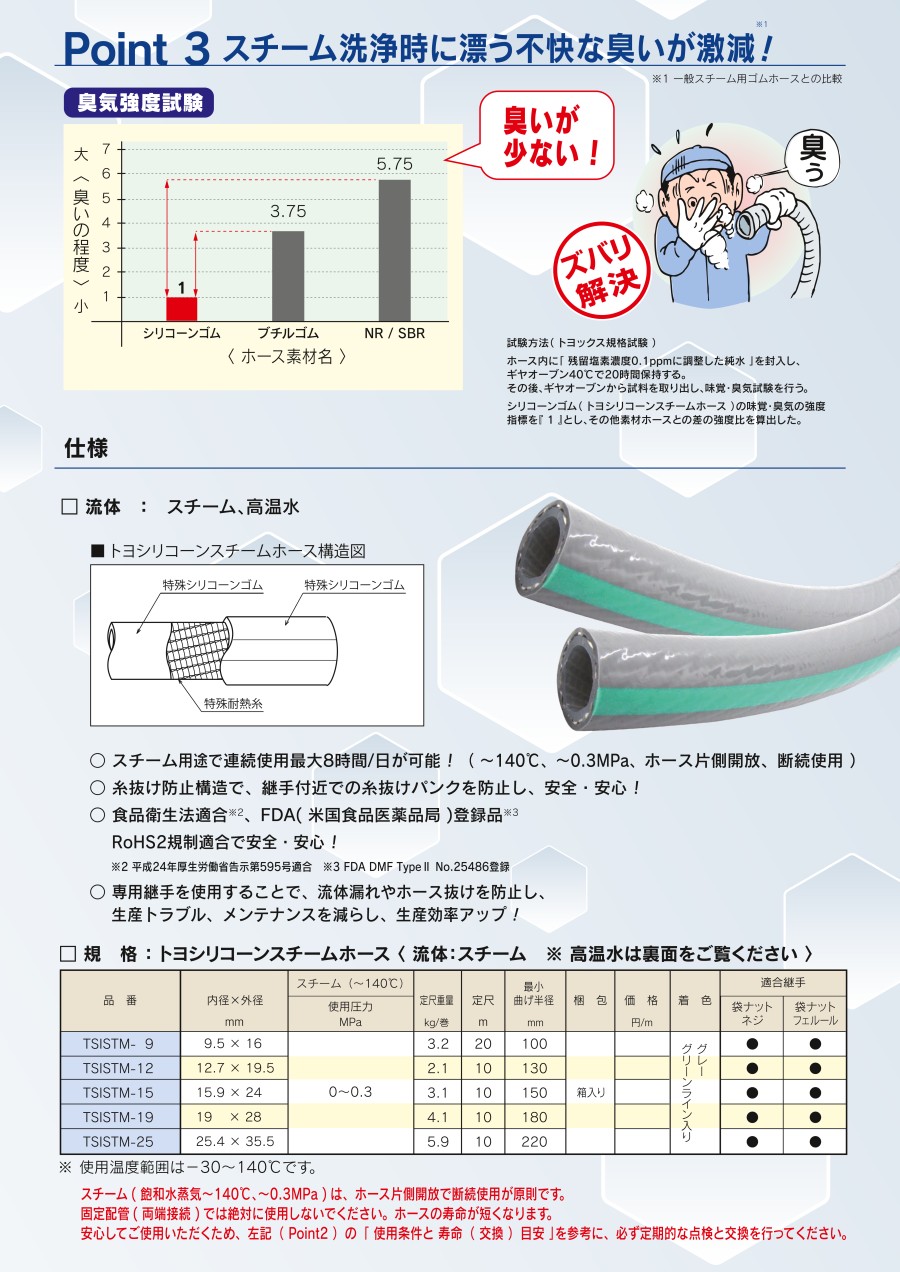

試験方法（トヨックス規格試験）
試料ホースをオーブンで150℃に加熱した後、上図のように圧縮し、ホースの状態を確認する。

一般スチーム用ゴムホースとの比較
試験方法（トヨックス規格試験）
ホース内に「残留塩素濃度0.1ppmに調整した純水」を封入し、ギャオーブン40℃で20時間保持する。
その後、ギャオーブンから試料を取り出し、味覚・臭気試験を行う。
シリコーンゴム（トヨシリコーンスチームホース）の味覚・臭気の強度指標を『1』とし、その他素材ホースとの差の強度比を算出した。

圧縮速度 : 200mm/min
試料ホース長さ : 30mm

軽量・柔軟で扱いやすく作業性向上

一般スチーム用ゴムホースに比べ重さ1/2でスチーム洗浄が楽。
一般スチーム用ゴムホースに比べ曲げ反発力1/4で柔らかく作業性がよい。
-30℃でも柔軟

ひび割れしにくく長寿命、ホース破片の混入防止

長期間使用してもホース表面がひび割れしにくく、異物混入防止にもなる。
140℃（0.3MPa）スチームの場合、4.5ヶ月使用でき長寿命

低臭で不快なゴム臭が激減

臭いが少なく、製品への臭い移りを防止。
スチーム洗浄時に漂う不快なゴム臭が激減し作業環境の改善も。

法規制に適合し安全・安心

食品衛生法適合（平成24年厚生労働省告示第595号適合）
FDA（米国食品医薬品局）適合及びFDA DMF TypeII No.25486登録
RoHS2規制適合

※このスチームホースはフタル酸系可塑剤を使用しておりません。

選定手順・ポイント

選定サポート情報

継手とセットで安全性と信頼性アップ！

衛生的
液溜まりしにくい構造

簡単作業
ホースの接続が簡単
締め切りでOK!

袋ナット式
スリーブでしっかり固定
ホース抜け、流体漏れを防止

型番リスト

表示件数

型番

最小曲げ半径

(mm)

外径 D

(φ)

呼び内径 d

定尺

(m)

内径d

(φ)

使用圧力範囲

(MPa)

RoHS?

最小発注数量

100	16	9	20	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	1	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	2	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	3	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	4	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	5	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	6	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	7	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	8	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	9	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	10	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	11	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	12	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	13	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	14	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	15	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	16	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	17	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	18	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
100	16	9	19	9.5	蒸気：0～0.3、高温水：0～1.0	10	1個
130	19.5	12	10	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	1	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	2	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	3	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	4	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	5	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	6	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	7	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	8	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
130	19.5	12	9	12.7	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	10	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	20	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	1	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	2	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	3	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	4	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	5	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	6	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	7	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	8	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
150	24	15	9	15.9	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	10	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	20	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	1	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	2	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	3	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	4	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	5	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	6	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	7	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	8	19	蒸気：0～0.3、高温水：0～0.5	10	1個
180	28	19	9	19	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	10	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	20	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	1	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	2	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	3	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	4	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	5	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個
220	35.5	25	6	25.4	蒸気：0～0.3、高温水：0～0.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

55,522円 ( 61,074円 )	3日目
4,333円 ( 4,766円 )	4日目
8,112円 ( 8,923円 )	4日目
11,766円 ( 12,943円 )	4日目
15,418円 ( 16,960円 )	4日目
18,832円 ( 20,715円 )	4日目
20,337円 ( 22,371円 )	4日目
23,727円 ( 26,100円 )	4日目
27,118円 ( 29,830円 )	4日目
30,508円 ( 33,559円 )	4日目
33,099円 ( 36,409円 )	4日目
36,408円 ( 40,049円 )	4日目
39,718円 ( 43,690円 )	4日目
43,029円 ( 47,332円 )	4日目
46,337円 ( 50,971円 )	4日目
48,510円 ( 53,361円 )	4日目
51,742円 ( 56,916円 )	4日目
54,977円 ( 60,475円 )	4日目
58,212円 ( 64,033円 )	4日目
61,445円 ( 67,590円 )	4日目
34,121円 ( 37,533円 )	3日目
5,403円 ( 5,943円 )	4日目
9,488円 ( 10,437円 )	4日目
14,152円 ( 15,567円 )	4日目
18,031円 ( 19,834円 )	4日目
20,541円 ( 22,595円 )	4日目
23,783円 ( 26,161円 )	4日目
27,747円 ( 30,522円 )	4日目
31,712円 ( 34,883円 )	4日目
34,835円 ( 38,319円 )	4日目
44,363円 ( 48,799円 )	3日目
91,430円 ( 100,573円 )	4日目
6,720円 ( 7,392円 )	4日目
12,230円 ( 13,453円 )	4日目
18,029円 ( 19,832円 )	4日目
21,138円 ( 23,252円 )	4日目
26,408円 ( 29,049円 )	4日目
31,707円 ( 34,878円 )	4日目
36,121円 ( 39,733円 )	4日目
44,356円 ( 48,792円 )	4日目
46,441円 ( 51,085円 )	4日目
56,532円 ( 62,185円 )	3日目
119,426円 ( 131,369円 )	4日目
8,262円 ( 9,088円 )	4日目
15,700円 ( 17,270円 )	4日目
23,011円 ( 25,312円 )	4日目
27,612円 ( 30,373円 )	4日目
34,495円 ( 37,945円 )	4日目
44,937円 ( 49,431円 )	4日目
47,183円 ( 51,901円 )	4日目
52,689円 ( 57,958円 )	4日目
59,273円 ( 65,200円 )	4日目
78,143円 ( 85,957円 )	3日目
165,926円 ( 182,519円 )	4日目
11,099円 ( 12,209円 )	4日目
19,183円 ( 21,101円 )	4日目
28,776円 ( 31,654円 )	4日目
37,465円 ( 41,212円 )	4日目
47,927円 ( 52,720円 )	4日目
58,911円 ( 64,802円 )	4日目

基本情報

基本情報

◆◇用途◇◆
スチーム・高温水（スチームドレン、スチーム洗浄）等のホース配管用
◆◇特長◇◆
【スチームホース】食品や化粧品工場などのスチーム洗浄に使用可能な耐圧ホース
【軽量】従来のスチーム用ゴムホースと比べて重さが半分になり、軽量化で洗浄作業の負担を軽減
【柔軟性】ゴムホースや塩ビホースに比べ柔軟で配管等がしやすい
【長持ち】長期間使用しても、ホース表面がひび割れしにくく、ホース破片による異物混入を防止
【低臭】シリコーンゴム製で臭いが少なく、製品への臭い移りを防止
【法適合】食品衛生法適合(PL制度)、FDA(米国食品医薬品局)登録品、RoHS2指令適合で安全・安心
◆◇材質◇◆
【主材質】特殊シリコーンゴム【補強材】特殊耐熱糸
◆◇他のおすすめ商品◇◆
吸引用、大口径の商品をお探しの方は「トヨシリコーンスチームS」をご確認ください。
透明なシリコーンホースをお探しの方は「トヨシリコーン」をご確認ください。
70℃以上の油に使用したい方は「フッソサーモ100C」をご確認ください。
※このホースには「漏れ抜け防止」「液だまり防止」「簡単挿入」の専用継手『トヨコネクタ』がございます。

ご注意

使用流体はスチームと高温水です。食品や薬品洗浄用途には使用しないでください。
スチーム使用条件は、飽和蒸気圧0.3MPa、140℃以下で、ホース片側開放で断続使用、連続使用最大8時間/日が原則です。固定配管、両端接続では絶対に使用しないでください。ホースの寿命が短くなります。
継手金具やホースニップル等はホースサイズに合ったものを使用してください。ホースニップルの先端や竹の子部の鋭利な面でホース内管を傷つけ、モレやホース破損につながる場合があります。必ず面取り（0.3R以上）をしたニップルをご使用ください。ニップルの竹の子部をホースに差し込む時、ホースやニップル部に油類をつけたり、火であぶったり、ホースを叩いたりしないでください。
バンドの代わりに針金等を使用することは絶対におやめください。バンドはニップル竹の子中央で締め、ホースの外層が切れないように注意してください。バンドや継手金具を取付けた際は、取付け部の安全性（モレや金具抜けのないこと）を確認してください。19Φ以上のホースはバンド2本以上使用するなど多本掛けを行ない、均一に締め付けてください。ホースバンドの使用については、各社によって仕様が異なりますので、バンドメーカー各社にお問い合わせの上、お選びください。
中東情勢により、購入数に限りがございます。複数回に分けての見積や注文のご要望には添えない場合がございます。あらかじめご了承ください

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
