エアシリンダ CS1・CS2・CNS・CLSシリーズ 取付金具・ロッド先端ナット
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

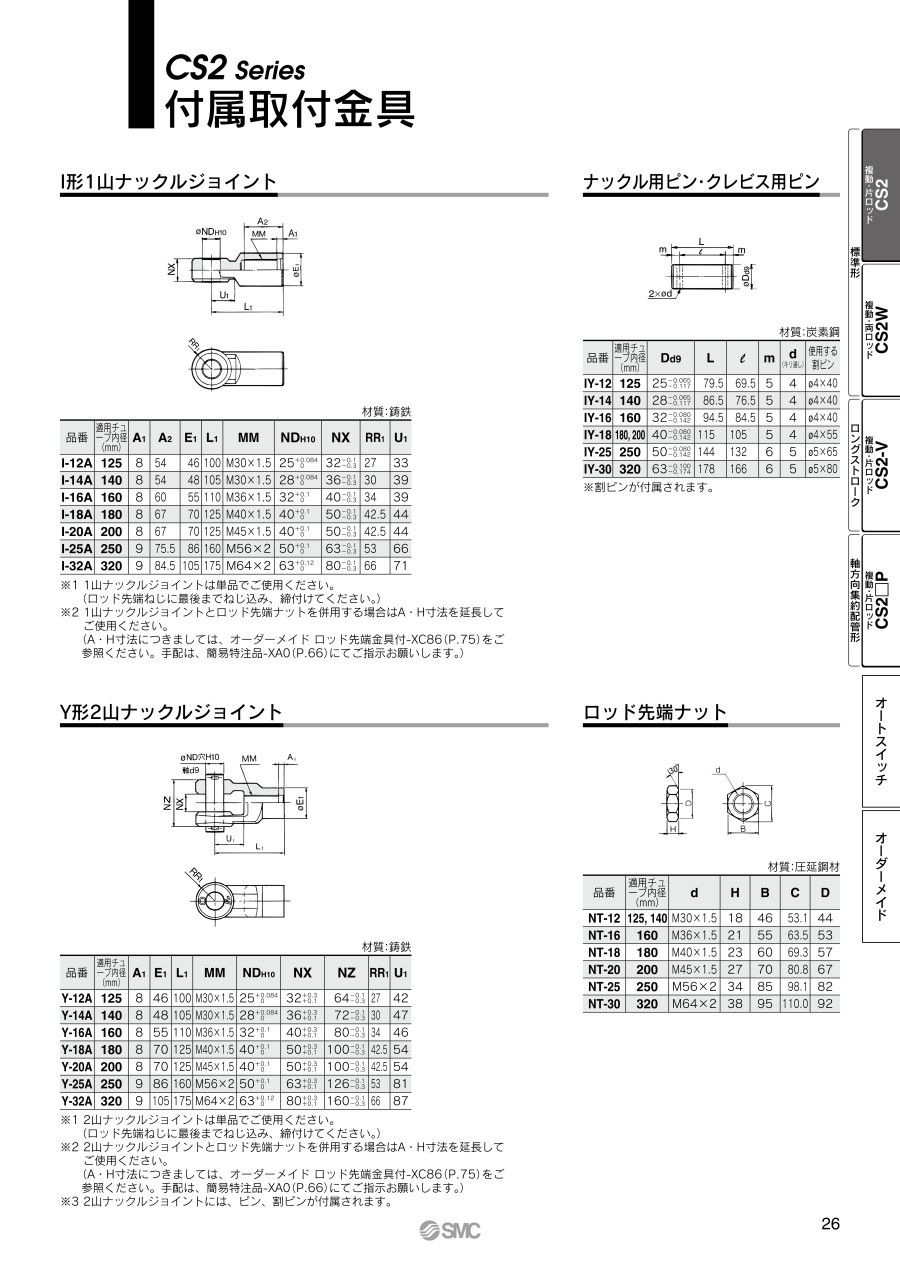

外形図
ロッド先端ナット
製品仕様
支持金具部品型番
| チューブ内径（mm） | 125 | 140 | 160 | 180 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| ※フート形 | CS1-L12 | CS1-L14 | CS1-L16 | CS1-L18 | CS1-L20 | CS1-L25 | CS1-L30 |
| フランジ形 | CS1-F12 | CS1-F14 | CS1-F16 | CS1-F18 | CS1-F20 | CS1-F25 | CS1-F30 |
| 1山クレビス形 | CS1-C12 | CS1-C14 | CS1-C16 | CS1-C18 | CS1-C20 | CS1-C25 | CS1-C30 |
| ※※2山クレビス形 | CS1-D12 | CS1-D14 | CS1-D16 | CS1-D18 | CS1-D20 | CS1-D25 | CS1-D30 |
※フート金具をご注文の際、シリンダ1台分の場合には数量2ヶで手配してください。
※※2山クレビスをご注文の際、クレビス用ピン、割ピン（2ヶ）は付属品となります。
オーダーメイド仕様
- -XC26：クレビス用ピンに平座金入り
- -XC27：2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼
材質
- ロッド先端ナット：圧延鋼材
規格表
ロッド先端ナット
単位：mm
| 型番 | 適用チューブ内径（mm） | d | H | B | C | D |
|---|---|---|---|---|---|---|
| NT-12 | 125・140 | M30×1.5 | 18 | 46 | 53.1 | 44 |
| NT-16 | 160 | M36×1.5 | 21 | 55 | 63.5 | 53 |
| NT-18 | 180 | M40×1.5 | 23 | 60 | 69.3 | 57 |
| NT-20 | 200 | M45×1.5 | 27 | 70 | 80.8 | 67 |
| NT-25 | 250 | M56×2 | 34 | 85 | 98.1 | 82 |
| NT-30 | 300 | M64×2 | 38 | 95 | 110.0 | 92 |
