ステッピングモーター CVDシリーズ
- 通常単価(税別)
- 13,997円～20,093円
- 税込単価
- 15,397円～22,102円
【特長】・ステッピングモーター駆動用DC電源入力のドライバです・2相ステッピングモーター用（バイポーラ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
取付プレート付 ライトアングル
CVD205BR-K／CVD206BR-K／CVD215BR-K／CVD223BR-K／CVD223FBR-K／CVD503BR-K／CVD512BR-K／CVD518BR-K／CVD524BR-K
CVD245BR-K／CVD528BR-K／CVD538BR-K
取付プレート付
CVD205B-K／CVD206B-K／CVD215B-K／CVD223B-K／CVD223FB-K／CVD228B-K／CVD503B-K／CVD512B-K／CVD518B-K／CVD524B-K
CVD245B-K／CVD528B-K／CVD538B-K
製品仕様
ドライバ仕様
| 最大入カパルス周波数 | 上位コントローラがラインドライパ出力：1MHz（Duty 50%時） 上位コントローラがオープンコレクタ出力：250kHz（Duty 50%時） 負論理パルス入力 |
|---|---|
| 入力信号 | フォトカプラ入力、入力電流5～15mA、入力電圧DC3～5.25V（CW（PLS）、CCW（DIR）） フォトカプラ入力、入力電流5～15mA、入力電圧DC4.5～5.25V（AWO、CS） |
| 出力信号 | フォトカプラ・オープンコレクタ出力 外部使用条件：DC30V 10mA以下（ALM、TIM） |
取付プレート付 ライトアングル
| 型番 | 質量 kg | 付属品 | |
|---|---|---|---|
| コネクタハウジング | コンタクト | ||
| CVD205BR-K | 0.06 | 51103-0200（Molex） 51103-0500（Molex） 51103-1200（Molex） | 50351-8100（Molex） |
| CVD206BR-K | |||
| CVD215BR-K | |||
| CVD223BR-K | |||
| CVD223FBR-K | |||
| CVD503BR-K | |||
| CVD512BR-K | |||
| CVD518BR-K | |||
| CVD524BR-K | |||
| CVD245BR-K | 0.07 | 51067-0200（Molex） 51067-0500（Molex） 51103-1200（Molex） | 50217-9101（Molex） 50351-8100（Molex） |
| CVD528BR-K | |||
| CVD538BR-K | |||
取付プレート付
| 型番 | 質量 kg | 付属品 | |
|---|---|---|---|
| コネクタハウジング | コンタクト | ||
| CVD205B-K | 0.06 | 51103-0200（Molex） 51103-0500（Molex） 51103-1200（Molex） | 50351-8100（Molex） |
| CVD206B-K | |||
| CVD215B-K | |||
| CVD223B-K | |||
| CVD223FB-K | |||
| CVD228B-K | |||
| CVD503B-K | |||
| CVD512B-K | |||
| CVD518B-K | |||
| CVD524B-K | |||
| CVD245B-K | 0.07 | 51067-0200（Molex） 51067-0500（Molex） 51103-1200（Molex） | 50217-9101（Molex） 50351-8100（Molex） |
| CVD528B-K | |||
| CVD538B-K | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,567円 ( 16,024円 ) | 9日目 |
14,452円 ( 15,897円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
13,997円 ( 15,397円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
14,239円 ( 15,663円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
14,649円 ( 16,114円 ) | 9日目 |
14,452円 ( 15,897円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
15,090円 ( 16,599円 ) | 9日目 |
16,459円 ( 18,105円 ) | 9日目 |
14,627円 ( 16,090円 ) | 9日目 |
15,077円 ( 16,585円 ) | 9日目 |
15,143円 ( 16,657円 ) | 9日目 |
16,273円 ( 17,900円 ) | 9日目 |
16,295円 ( 17,925円 ) | 9日目 |
17,051円 ( 18,756円 ) | 9日目 |
16,295円 ( 17,925円 ) | 9日目 |
15,147円 ( 16,662円 ) | 9日目 |
16,345円 ( 17,980円 ) | 9日目 |
16,345円 ( 17,980円 ) | 9日目 |
15,874円 ( 17,461円 ) | 9日目 |
16,345円 ( 17,980円 ) | 9日目 |
15,126円 ( 16,639円 ) | 9日目 |
16,341円 ( 17,975円 ) | 9日目 |
19,173円 ( 21,090円 ) | 14日目 |
16,345円 ( 17,980円 ) | 9日目 |
19,173円 ( 21,090円 ) | 14日目 |
15,147円 ( 16,662円 ) | 9日目 |
16,345円 ( 17,980円 ) | 9日目 |
16,345円 ( 17,980円 ) | 9日目 |
15,126円 ( 16,639円 ) | 9日目 |
20,093円 ( 22,102円 ) | 14日目 |
16,345円 ( 17,980円 ) | 9日目 |
19,173円 ( 21,090円 ) | 14日目 |
16,345円 ( 17,980円 ) | 9日目 |
20,093円 ( 22,102円 ) | 14日目 |
16,345円 ( 17,980円 ) | 9日目 |
20,093円 ( 22,102円 ) | 14日目 |
18,695円 ( 20,565円 ) | 9日目 |
18,811円 ( 20,692円 ) | 9日目 |
17,422円 ( 19,164円 ) | 9日目 |
18,254円 ( 20,079円 ) | 9日目 |
詳細情報
基本情報
【特長】
・ステッピングモーター駆動用DC電源入力のドライバです
・2相ステッピングモーター用（バイポーラ駆動/ユニポーラ駆動）、5相ステッピングモーター用をご用意しています
・低振動設計ドライバにマイクロステップ機能を搭載し、より一層の低振動・低騒音駆動が可能です

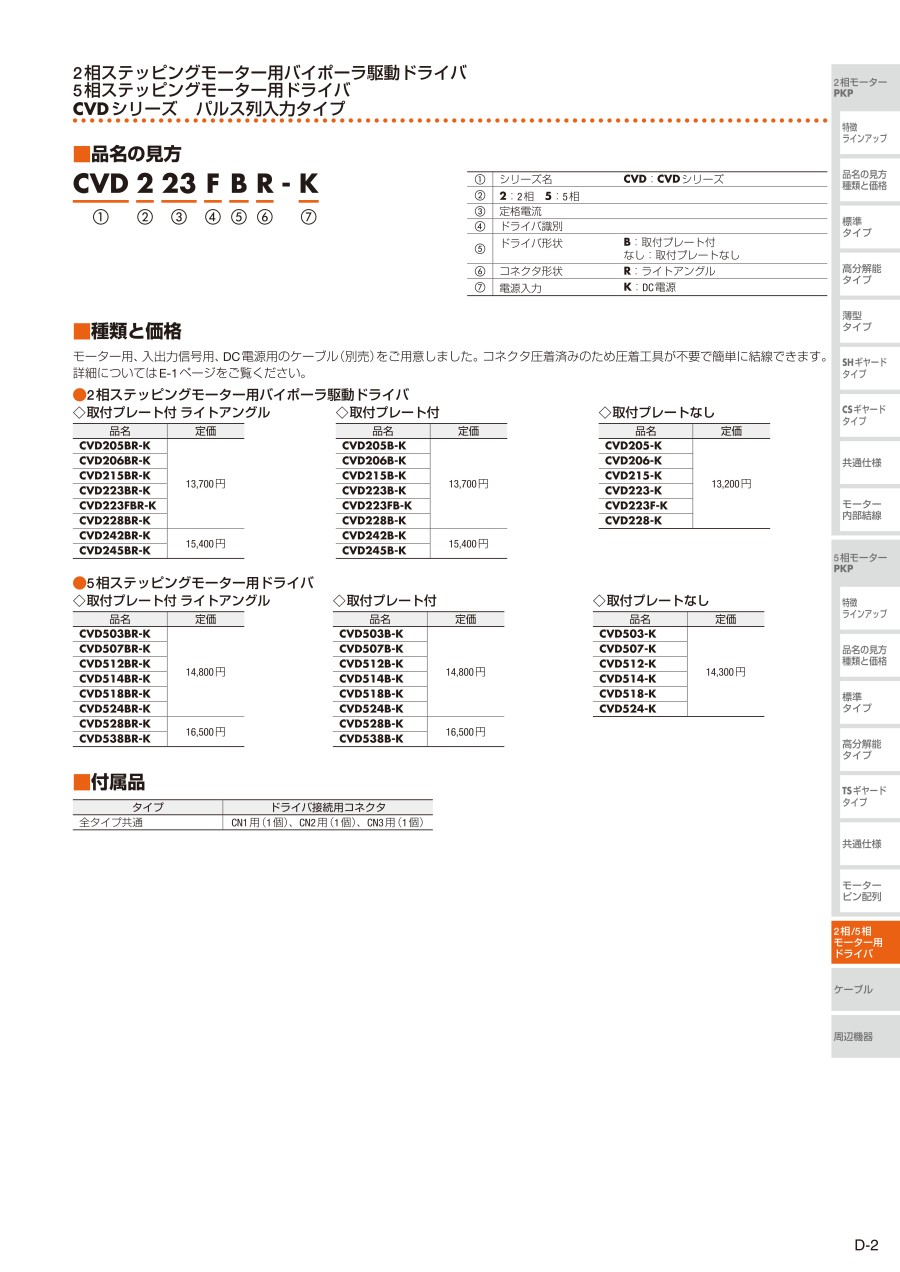

カタログ
