オリエンタルモーター

ACモーター KIISシリーズ

カタログ

通常単価(税別): 10,593円～54,817円

税込単価: 11,652円～60,299円

通常出荷日：9日目～14日目

【特長】・最適設計による高効率・高特性な三相モーター・インバータとの組み合わせで最良の特性を実現・保護...

よく一緒に見られています

オリエンタルモーター

通常出荷日：14 日目

よく一緒に見られています

オリエンタルモーター

通常出荷日：9 日目～

未確定：候補が77型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

30W／□80mm

●平行軸ギヤヘッドGVギヤ

◇端子箱付タイプ

減速比5～360

減速比500～3,600

出荷時、平行キーはキーみぞに固定されています。

●丸シャフトタイプ

◇端子箱付タイプ（4IK30VAS-ES3T2／4IK30VAS-JS3T2）

製品仕様

端子箱のケーブルの引き出し口は、4方向に変更・固定できます。

連続定格

*4IK30VAS-JS3T2、4IK30VAS-ES3T2は電気用品安全法に適合しています。

各仕様の値は、モーター単体時の特性です。
過熱保護装置（サーマルプロテクタ）は内蔵していません。
過負荷や出力軸が拘束されたときにモーターの焼損を防ぐため、電磁開閉器やインバータの電子サーマル機能をこ使用ください。
インバータと組み合わせて駆動するときは、インバータの設定周波数は120Hz以下でお使いください。

平行軸ギヤGVギヤ／端子箱付きタイプ

■製品には、次のものが含まれています
モーター、ギヤヘッド、取付用ねじ、平行キー、取扱説明書

丸シャフトタイプ／端子箱付タイプ

質量：1.7kg

■製品には、次のものが含まれています
モーター、取扱説明書

規格表

型番中の□には、減速比を表す数字が入ります。

平行軸ギヤGVギヤ／端子箱付きタイプ

減速比5～360

型番	モーター部型番	ギヤヘッド部型番	減速比	L1	L2	質量kg
4IK30VJS3T2-□S 4IK30VES3T2-□S	4IK30VGV-JS3T2 4IK30VGV-ES3T2	4GV□BS	5～25	32.6	41	2.4
			30～120	37.6	46	2.5
			150～360	42.6	51	2.6

減速比500～3,600

型番	モーター部型番	ギヤヘッド部型番	中間ギヤヘッド部型番	減速比	L1	L2	質量kg
4IK30VJS3T2-□S 4IK30VES3T2-□S	4IK30VGV-JS3T2 4IK30VGV-ES3T2	4GV□BS	4GV10X	500～1,200	75.6	46	3.0
4IK30VJS3T2-□S 4IK30VES3T2-□S	4IK30VGV-JS3T2 4IK30VGV-ES3T2	4GV□BS	4GV10X	1,500～3,600	80.6	51	3.1

型番リスト

表示件数

型番

種類

角フランジ寸法 A

(mm)

定格出力

(W)

減速比

ギヤヘッドの種類

電磁ブレーキ・クラッチ

電圧

(V)

軸端形状

適用モーター

シャフト/ギヤタイプ仕様詳細

設置条件

識別記号

出力軸材質

組み合わせモーター

組み合わせモーター取付角寸法

(mm)

RoHS2（10物質）?

最小発注数量

[セット品] モータコンビ	80	30	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	80	30	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
モータ単体	80	30	-	なし	なし	220 ～ 240	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
モータ単体	80	30	-	なし	なし	200	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
[セット品] モータコンビ	80	30	-	なし	なし	220 ～ 240	なし	三相高効率モーター	-	端子箱付	-	-	丸シャフトタイプ（キー付）	-	-	1個
[セット品] モータコンビ	80	30	-	なし	なし	200	なし	三相高効率モーター	-	端子箱付	-	-	丸シャフトタイプ（キー付）	-	-	1個
[セット品] モータコンビ	90	40	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	90	40	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
モータ単体	90	40	-	なし	なし	220 ～ 240	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
モータ単体	90	40	-	なし	なし	200	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
[セット品] モータコンビ	90	40	-	なし	なし	220 ～ 240	なし	三相高効率モーター	-	端子箱付	-	-	丸シャフトタイプ（キー付）	-	-	1個
[セット品] モータコンビ	90	40	-	なし	なし	200	なし	三相高効率モーター	-	端子箱付	-	-	丸シャフトタイプ（キー付）	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	リード線タイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	電磁ブレーキ	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	ケーブルタイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	電磁ブレーキ	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	リード線タイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	電磁ブレーキ	200	丸シャフトタイプ	三相高効率モーター	-	ケーブルタイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	電磁ブレーキ	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	非対応	1個
[セット品] モータコンビ	90	60	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	90	60	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
モータ単体	90	60	-	なし	なし	220 ～ 240	歯切りシャフトタイプ	-	-	リード線タイプ	-	-	-	-	-	1個
モータ単体	90	60	-	なし	なし	220 ～ 240	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
モータ単体	90	60	-	なし	電磁ブレーキ	220 ～ 240	歯切りシャフトタイプ	-	-	ケーブルタイプ	-	-	-	-	-	1個
モータ単体	90	60	-	なし	電磁ブレーキ	220 ～ 240	歯切りシャフトタイプ	-	-	端子箱付	-	-	-	-	-	1個
モータ単体	90	60	-	なし	なし	200	歯切りシャフトタイプ	-	-	リード線タイプ	-	-	-	-	-	1個
モータ単体	90	60	-	なし	なし	200	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
モータ単体	90	60	-	なし	電磁ブレーキ	200	歯切りシャフトタイプ	-	-	ケーブルタイプ	-	-	-	-	-	1個
モータ単体	90	60	-	なし	電磁ブレーキ	200	歯切りシャフトタイプ	-	-	端子箱付	-	-	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	リード線タイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	電磁ブレーキ	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	ケーブルタイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	電磁ブレーキ	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	リード線タイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	電磁ブレーキ	200	丸シャフトタイプ	三相高効率モーター	-	ケーブルタイプ	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	電磁ブレーキ	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	-	鉄	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	90	100	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
モータ単体	90	100	-	なし	なし	220 ～ 240	歯切りシャフトタイプ	-	-	リード線タイプ	-	-	-	-	-	1個
モータ単体	90	100	-	なし	なし	220 ～ 240	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
モータ単体	90	100	-	なし	電磁ブレーキ	220 ～ 240	歯切りシャフトタイプ	-	-	ケーブルタイプ	-	-	-	-	-	1個
モータ単体	90	100	-	なし	電磁ブレーキ	220 ～ 240	歯切りシャフトタイプ	-	-	端子箱付	-	-	-	-	-	1個
モータ単体	90	100	-	なし	なし	200	歯切りシャフトタイプ	-	-	リード線タイプ	-	-	-	-	-	1個
モータ単体	90	100	-	なし	なし	200	歯切りシャフトタイプ	-	-	端子箱付	3	-	-	-	-	1個
モータ単体	90	100	-	なし	電磁ブレーキ	200	歯切りシャフトタイプ	-	-	ケーブルタイプ	-	-	-	-	-	1個
モータ単体	90	100	-	なし	電磁ブレーキ	200	歯切りシャフトタイプ	-	-	端子箱付	-	-	-	-	-	1個
[セット品] モータコンビ	90	100	-	なし	なし	220 ～ 240	なし	三相高効率モーター	-	端子箱付	-	-	丸シャフトタイプ（キー付）	-	-	1個
[セット品] モータコンビ	90	100	-	なし	なし	200	なし	三相高効率モーター	-	端子箱付	-	-	丸シャフトタイプ（キー付）	-	-	1個
[セット品] モータコンビ	110	200	-	平行軸	なし	220 ～ 240	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	-	平行軸	なし	380 ～ 415	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	-	平行軸	なし	200	丸シャフトタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	5	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	10	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	15	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	20	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	30	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	50	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個
[セット品] モータコンビ	110	200	100	平行軸	なし	220 ～ 240	GV歯切りタイプ	三相高効率モーター	-	端子箱付	3	ステンレス	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

10,886円 ( 11,975円 )	9日目
10,593円 ( 11,652円 )	9日目
10,886円 ( 11,975円 )	9日目
10,593円 ( 11,652円 )	9日目
11,285円 ( 12,414円 )	14日目
10,893円 ( 11,982円 )	14日目
11,895円 ( 13,085円 )	9日目
11,590円 ( 12,749円 )	9日目
11,895円 ( 13,085円 )	9日目
11,590円 ( 12,749円 )	9日目
12,282円 ( 13,510円 )	14日目
11,893円 ( 13,082円 )	14日目
11,460円 ( 12,606円 )	9日目
23,836円 ( 26,220円 )	9日目
25,949円 ( 28,544円 )	9日目
13,212円 ( 14,533円 )	9日目
10,722円 ( 11,794円 )	9日目
23,470円 ( 25,817円 )	9日目
25,663円 ( 28,229円 )	9日目
13,956円 ( 15,352円 )	9日目
13,789円 ( 15,168円 )	9日目
13,493円 ( 14,842円 )	9日目
11,452円 ( 12,597円 )	9日目
13,789円 ( 15,168円 )	9日目
23,836円 ( 26,220円 )	9日目
25,949円 ( 28,544円 )	9日目
10,722円 ( 11,794円 )	9日目
13,493円 ( 14,842円 )	9日目
24,593円 ( 27,052円 )	9日目
25,663円 ( 28,229円 )	9日目
12,927円 ( 14,220円 )	9日目
25,663円 ( 28,229円 )	9日目
26,684円 ( 29,352円 )	9日目
15,038円 ( 16,542円 )	9日目
12,444円 ( 13,688円 )	9日目
25,180円 ( 27,698円 )	9日目
27,394円 ( 30,133円 )	9日目
14,636円 ( 16,100円 )	9日目
15,697円 ( 17,267円 )	9日目
15,295円 ( 16,825円 )	9日目
12,917円 ( 14,209円 )	9日目
15,697円 ( 17,267円 )	9日目
24,655円 ( 27,121円 )	9日目
26,684円 ( 29,352円 )	9日目
12,447円 ( 13,692円 )	9日目
15,295円 ( 16,825円 )	9日目
26,268円 ( 28,895円 )	9日目
28,702円 ( 31,572円 )	9日目
15,988円 ( 17,587円 )	14日目
15,595円 ( 17,155円 )	14日目
26,683円 ( 29,351円 )	14日目
27,925円 ( 30,718円 )	14日目
26,367円 ( 29,004円 )	14日目
50,066円 ( 55,073円 )	14日目
50,066円 ( 55,073円 )	14日目
50,066円 ( 55,073円 )	14日目
50,066円 ( 55,073円 )	14日目
51,713円 ( 56,884円 )	14日目
51,713円 ( 56,884円 )	14日目
53,492円 ( 58,841円 )	14日目

基本情報

基本情報

【特長】
・最適設計による高効率・高特性な三相モーター
・インバータとの組み合わせで最良の特性を実現
・保護等級IP66に対応（端子箱付タイプ）
・ステンレスシャフトを標準装備
・食品機械用H1グリース対応
・小型・軽量
・薄型端子箱（端子箱付タイプ）
・海外規格（UL/CSA規格、CCC制度、CEマーキング）

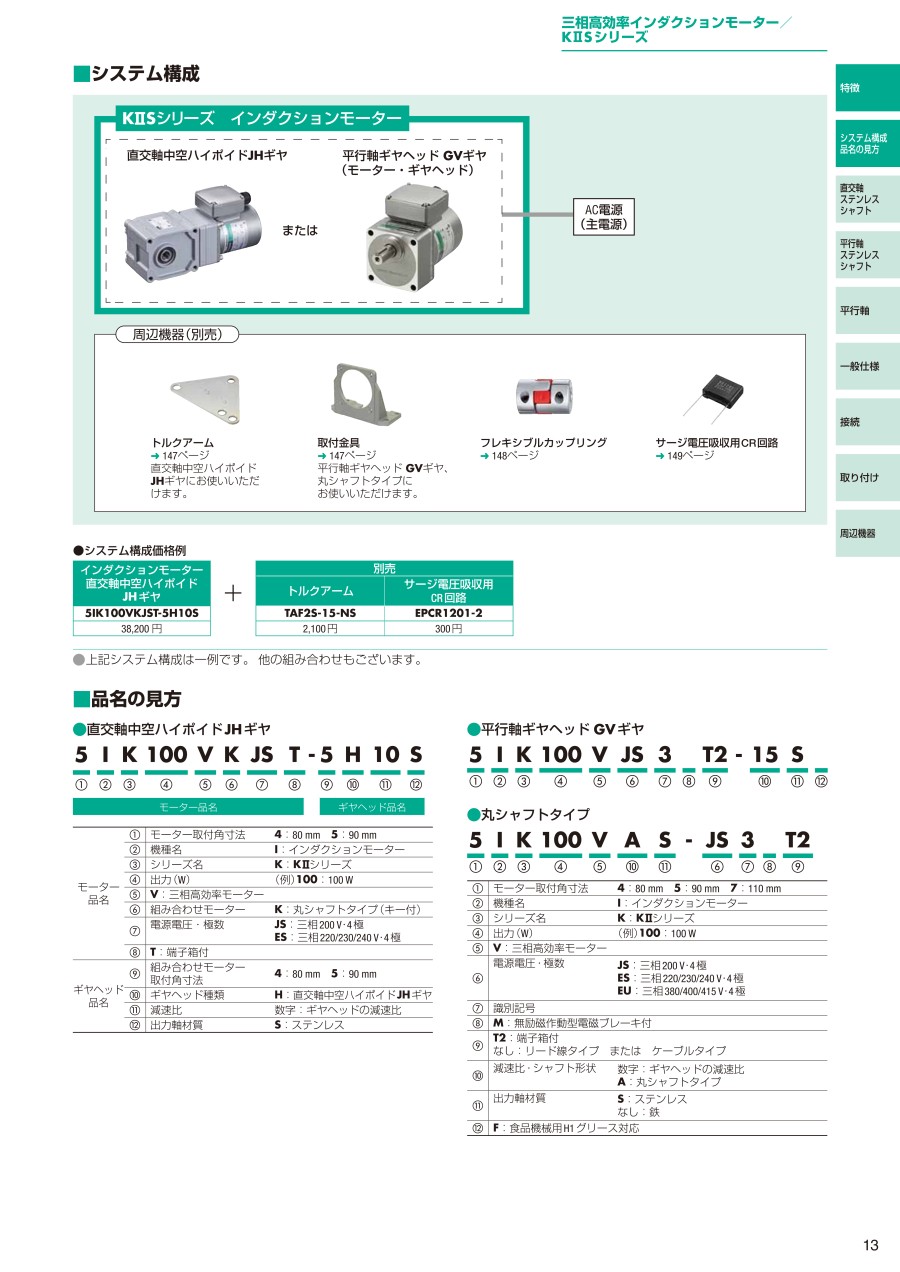

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
