メカニカル部品技術窓口

絞り込み条件

未確定：候補が9型番あります。

イグス

トライフレックスR

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：9日目～15日目

ロボティクス・3次元動作向け。【特長】・多次元（3D）動作のためのエネルギー供給を行うのが簡単・ボール...

詳細を確認

44.0

専用クランプのみご購入希望の場合は、こちらよりご確認ください。

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

TRC型：密閉型

TRE型：「イージー」タイプ

TRL型：「イージー」設計の「軽量」版

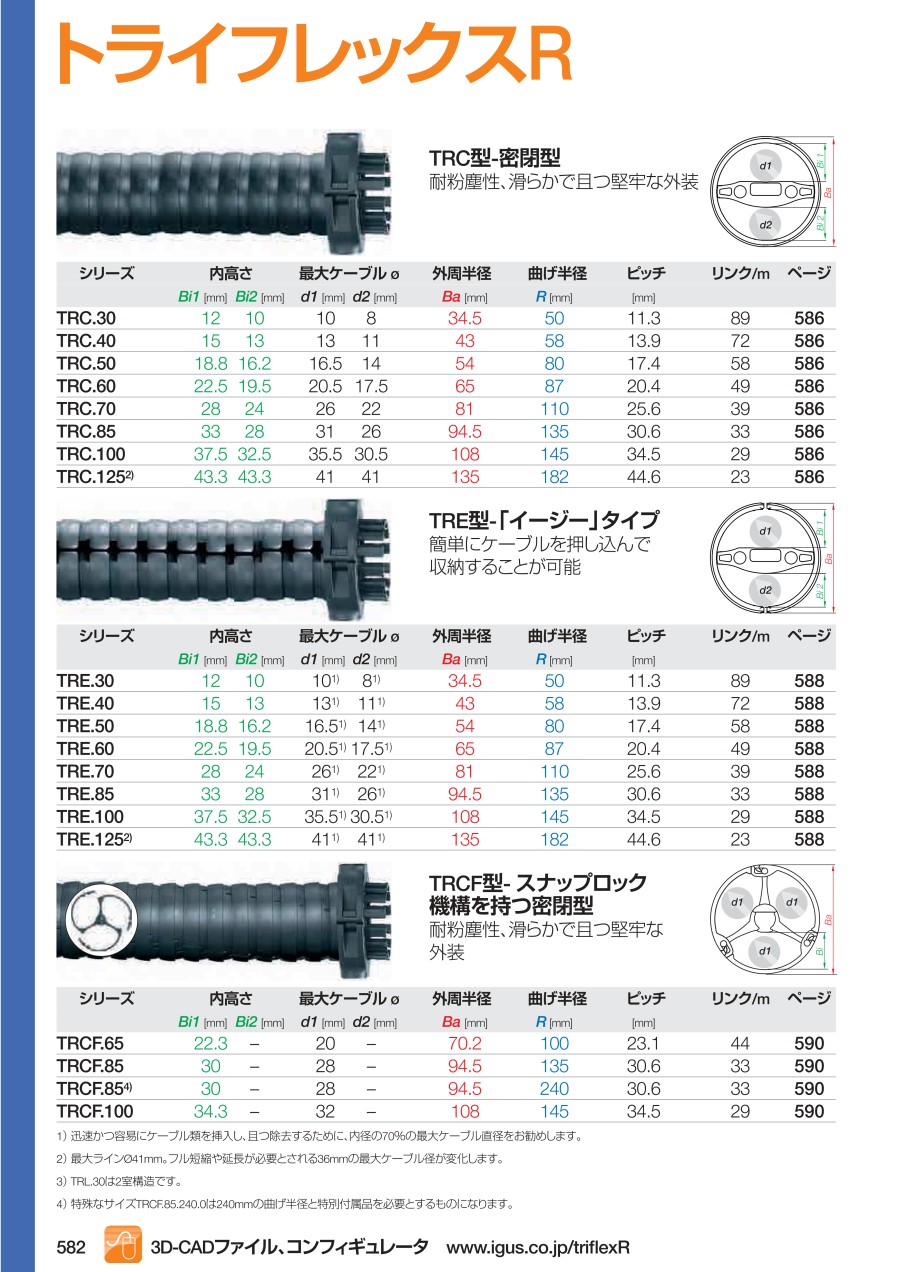

規格表

型番	内高さ		最大ケーブルφ		外周半径	曲げ半径	ピッチ（mm）	リンク/m
型番	Bi1（mm）	Bi2（mm）	d1（mm）	d2（mm）	Ba（mm）	R（mm）	ピッチ（mm）	リンク/m
TRC.40	15	13	13	11	43	58	13.9	72
TRE.40	15	13	13^1）	11^1）	43	58	13.9	72
TRL.40	15	-	13^1）	-	45	58	13.9	72

1）迅速かつ容易にケーブル類を挿入し、且つ除去するために、内径の70%の最大ケーブル直径をお勧めします。

商品特長詳細

■TRC型：密閉型

耐粉塵性、滑らかで且つ堅牢な外装

■TRE型：「イージー」タイプ

簡単にケーブルを押し込んで収納することが可能

■TRL型：「イージー」設計の「軽量」版

簡単にケーブルを押し込めます

型番リスト

表示件数

型番

注文停止中

SET-TRC.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]

注文停止中

SET-TRE.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]

注文停止中

SET-TRL.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]

注文停止中

TRC.40.058.0-[1-100/1]

注文停止中

TRC.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]

注文停止中

TRE.40.058.0-[1-100/1]

注文停止中

TRE.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]

注文停止中

TRL.40.058.0-[1-100/1]

注文停止中

TRL.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]

リンク数	仕様	色	ブラケット	RoHS?	最小発注数量

1 ～ 100	密閉型	BLACK	TR.COB.01.40.Z0.0（セット済み） / TR.COB.01.40.Z1.0（セット済み）	10	1個
1 ～ 100	イージータイプ	BLACK	TR.COB.01.40.Z0.0（セット済み） / TR.COB.01.40.Z1.0（セット済み）	10	1個
1 ～ 100	イージータイプ軽量版	BLACK	TR.COB.01.40.Z0.0（セット済み） / TR.COB.01.40.Z1.0（セット済み）	10	1個
1 ～ 100	密閉型	BLACK	なし	10	1個
1 ～ 100	密閉型	BLACK	TR.COB.01.40.Z0.0（添付のみ、未装着） / TR.COB.01.40.Z1.0（添付のみ、未装着）	10	1個
1 ～ 100	イージータイプ	BLACK	なし	10	1個
1 ～ 100	イージータイプ	BLACK	TR.COB.01.40.Z0.0（添付のみ、未装着） / TR.COB.01.40.Z1.0（添付のみ、未装着）	10	1個
1 ～ 100	イージータイプ軽量版	BLACK	なし	10	1個
1 ～ 100	イージータイプ軽量版	BLACK	TR.COB.01.40.Z0.0（添付のみ、未装着） / TR.COB.01.40.Z1.0（添付のみ、未装着）	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

基本情報

ロボティクス・3次元動作向け。
【特長】
・多次元（3D）動作のためのエネルギー供給を行うのが簡単
・ボールソケットジョイントの高い引張り強さ
・高いねじれ耐性
・組み立て、取り外しが簡単
【一般的な使用事例】
・ロボティクス/オートメーション
・マシンツール
・ハンドリングマシン-6軸
・包装機械
・一般的な機械工学など

ご注意

専用クランプのみご購入希望の場合は、こちらよりご確認ください。

規格表

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
