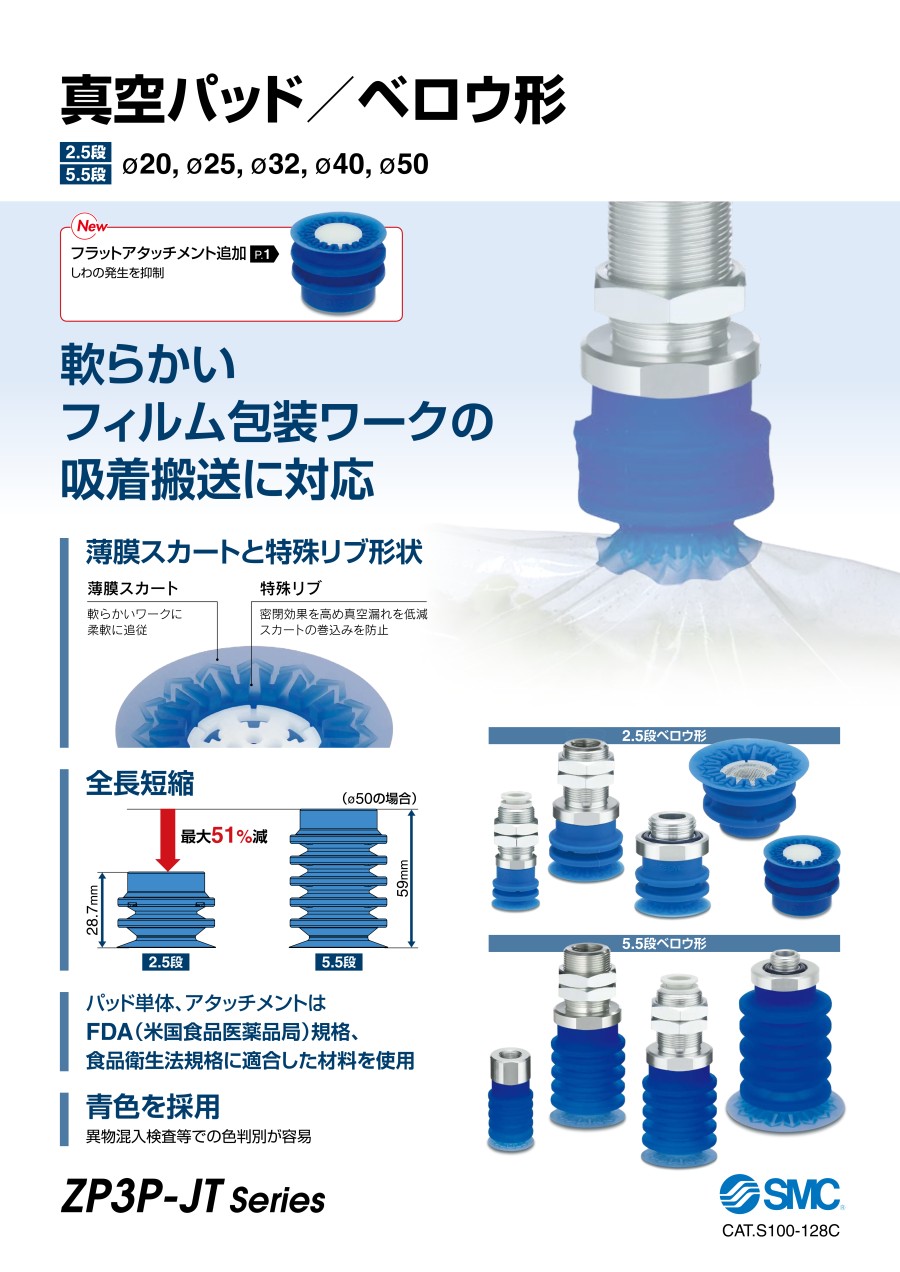

真空パッド 5.5段 ベロウ形 ZP3P-JTシリーズ
画像をクリックして拡大イメージを表示する
未確定：候補が46型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
アダプタ付 直接取付タイプ（おねじ）
※単体と同寸法になります。
寸法表
単位：mm
| 型式 | ❶ アダプタ 材質 | 真空 取出 方向 | ❷ パッド径 | 形状 | ベロウ 段数 | 材質 | ❸ 接続ねじ | E | F | G | H | J | 質量（g） | アダプタ 最小穴径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZP3P | 無記号 S | T | 20 | JT | 5 | SF | AG01 | 35.2 | 5.5 | G1/8 | 18 | 17 | 8.3 | Φ5 |
| 25 | AG01 | 39 | 10.1 | |||||||||||
| 32 | AG01 | 51 | 5.5 | G1/8 | 29 | 27 | 28.4 | Φ5.7 | ||||||
| AG02 | 6.5 | G1/4 | 28.2 | Φ8 | ||||||||||
| 40 | AG01 | 57.5 | 5.5 | G1/8 | 33.9 | Φ5.7 | ||||||||
| AG02 | 6.5 | G1/4 | 33.7 | Φ8 | ||||||||||
| 50 | AG01 | 65 | 5.5 | G1/8 | 40.5 | Φ5.7 | ||||||||
| AG02 | 6.5 | G1/4 | 40.2 | Φ8 |
アダプタ付 直接取付タイプ（めねじ）
※単体と同寸法になります。
寸法表
単位：mm
| 型式 | ❶ アダプタ 材質 | 真空 取出 方向 | ❷ パッド径 | 形状 | ベロウ 段数 | 材質 | ❸ 接続ねじ | K | L | M | N | P | 質量（g） | アダプタ 最小穴径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZP3P | 無記号 S | T | 20 | JT | 5 | SF | BG01 | 42.2 | 18 | G1/8 | 7.4 | 17 | 11 | Φ5 |
| 25 | 46 | 12.8 | ||||||||||||
| 32 | BG02 | 59 | 29 | G1/4 | 11 | 27 | 37.7 | Φ8 | ||||||
| 40 | 65.5 | 43.2 | ||||||||||||
| 50 | 73 | 49.8 |
構造図
直接取付タイプ（おねじ）
ZP3P□-T□JT5SF-A□
直接取付タイプ（めねじ）
ZP3P□-T□JT5SF-B□
構成部品
| 番号 | 部品名 | 材質（表面処理） | 備考 |
|---|---|---|---|
| 1 | ベロウパッド | シリコーンゴム※1※2 | |
| 2 | ガイドアタッチメント | 合成樹脂※1※3 | |
| 3 | アダプタ | アルミニウム合金（アルマイト処理） | ZP3P-T□ |
| 4 | Oリング | シリコーンゴム |
※1 FDA（米国食品医薬品局）規格番号：21CFR§177.に適合
※2 食品衛生法第18条 食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD3「ゴム製の器具（ほ乳器具を除く）又は容器包装（平成24年厚生労働省告
示第595号による一部改正）」規格に適合
※3 食品衛生法第18条 食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD2「合成樹脂製の器具又は容器包装」規格に適合
型番リスト
