【短納期サイズ】ボールリテーナ入りLMガイド低床ワイドレール SHW形

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：3日目～80日目

レールの幅が広く、低重心構造。SHSに比べて薄型で、Mcモーメント剛性が要求される設計に適しています。...

詳細を確認

44.0

G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2本、4本、6本…」
必要軸数3（-III）⇒ご注文数は「3本、6本、9本…」
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

詳細を確認

よく一緒に見られています

ＴＨＫ

【ブロック単品】ボールリテーナ入りLMガイド低床ワイドレール SHW形

通常価格(税別)： 16,185円 (税込価格：17,804円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＨＫ

ボールリテーナ入りLMガイド低床ワイドレール SHW形

通常出荷日：15 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

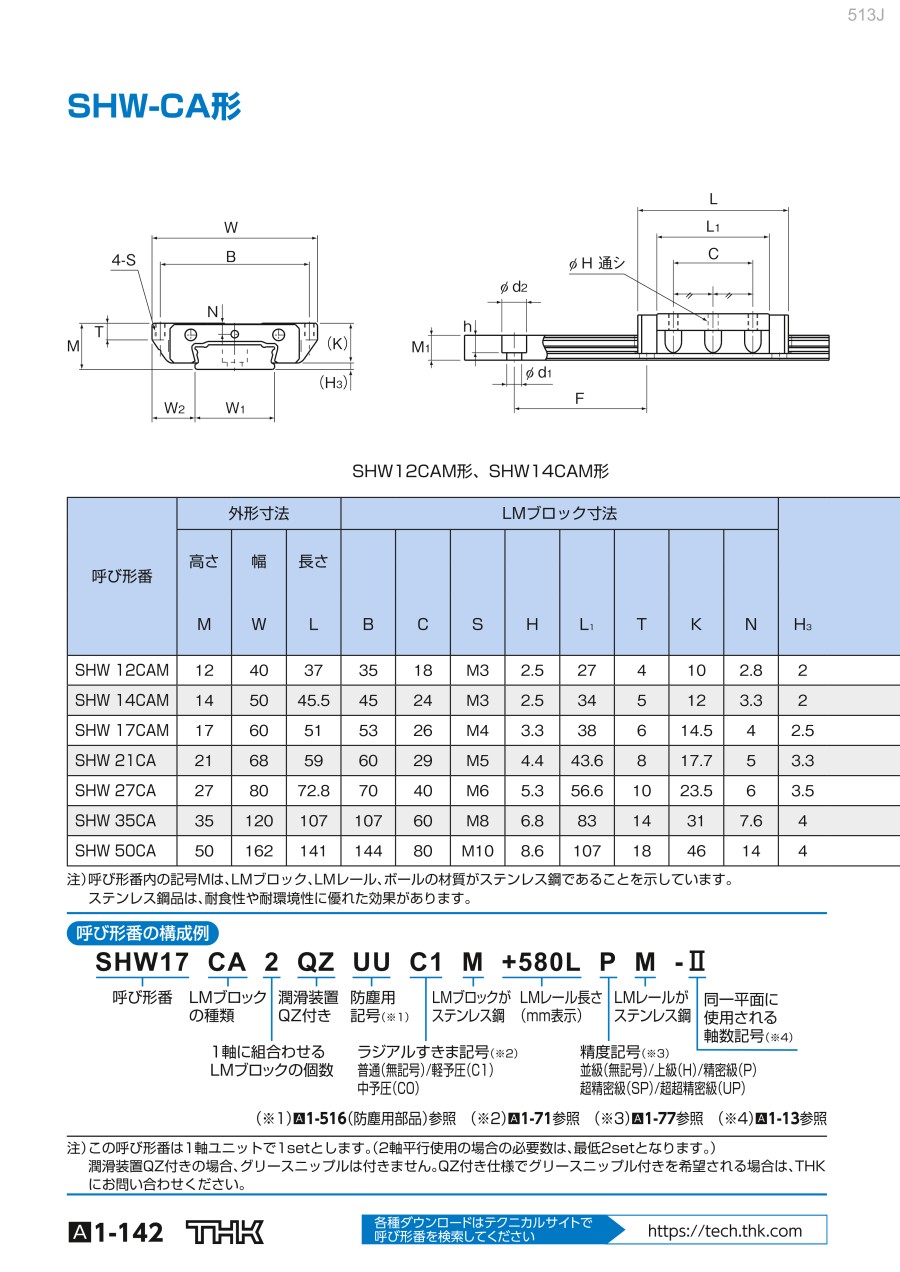

外形図

SHW-CA形

SHW-CR形、SHW-HR形

[ ! ]SHW形【レール単品】は>>こちら、SHW形【ブロック単品】は>>こちら。

規格表

SHW-CA形

注1）呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。

注2）長さ^* 長さMaxは、LMレールの標準最大長さを示します。

静的許容モーメント^*
1個：LMブロック1個における静的許容モーメント
2個密着：LMブロックを2個密着した状態での静的許容モーメント
ブロック全長寸法L
規格表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。

SHW-CR形、SHW-HR形

注2）長さ^* 長さMaxは、LMレールの標準最大長さを示します。

静的許容モーメント^*
1個：LMブロック1個における静的許容モーメント
2個密着：LMブロックを2個密着した状態での静的許容モーメント
ブロック全長寸法L
規格表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。

LMレール標準長さと最大長さ

SHW形LMレール標準長さと最大長さ						単位：mm
呼び型番	SHW 12	SHW 14	SHW 17	SHW 21	SHW 27	SHW 35
LMレール標準長さ（L₀）	70	70	110	130	160	280
	110	110	190	230	280	440
	150	150	310	380	340	760
	190	190	470	480	460	1000
	230	230	550	580	640	1240
	270	270		780	820	1560
	310	310
	390	390
	470	470
		550
		670
標準ピッチＦ	40	40	40	50	60	80
G、g	15	15	15	15	20	20
最大長さ	1230	1430	1800	3000	3000	3000

[ ! ]G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
[ ! ]LMガイドのレール延長については、精度の関係から推奨いたしません。
[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
[ ! ]ミスミでは追加工・特注などには対応しておりません。

型番リスト

表示件数

型番

SHW12CR1[SS,UU]M+[53-270/1]LM

SHW12HR1[SS,UU]M+[53-270/1]LM

SHW14CR1[SS,UU]M+[53-270/1]LM

SHW17CA1[SS,UU]M+[53-270/1]LM

SHW21CA[1,2,3,4]+[60-2920/1]L

SHW21CA[1,2,3,4]+[781-2920/1]L

SHW21CR[1,2,3,4]+[60-2920/1]L

SHW21CR[1,2,3,4]+[781-2920/1]L

SHW27CA[1,2,3,4]+[74-2920/1]L

SHW27CA[1,2,3,4]+[821-2920/1]L

SHW27CR[1,2,3,4]+[74-2920/1]L

SHW27CR[1,2,3,4]+[821-2920/1]L

SHW35CA[1,2,3,4]+[108-1560/1]L

SHW35CA[1,2,3,4]+[1561-3000/1]L

SHW35CR[1,2,3,4]+[108-1560/1]L

SHW35CR[1,2,3,4]+[1561-3000/1]L

1軸に組合わせるLMブロックの個数

レール幅 W1

(mm)

取付高さ M

(mm)

レール長さ L

(mm)

材質

基本定格荷重動定格 C

(N)

基本定格荷重静定格 Co

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

ブロック外形寸法W

(mm)

ブロック外形寸法L

(mm)

ブロック取付穴数

(個)

取付穴ねじ深さ

(mm)

ブロック寸法L1

(mm)

潤滑装置QZ（「あり」を選択するには、何れかの防塵用記号の指定が必要です）

防塵用記号

LMブロック表面処理（※レールとブロックで異なる表面処理や、レールのみ・ブロックのみの表面処理は製作不可）

LMレール表面処理（※レールとブロックで異なる表面処理や、レールのみ・ブロックのみの表面処理は製作不可）

キャップ

同一平面に使用される軸数記号

最小発注数量

1	18	12	53 ～ 270	ステンレス	4310	5660	22.8	22.8	40.5	12	21	12	3	40	4.5	30	37	4	3.5	27	-	-	-	-	-	-	1個
1	18	12	53 ～ 270	ステンレス	5560	8680	51.1	51.1	62.1	12	21	24	3	40	4.5	30	50.4	4	3.5	40.4	-	-	-	-	-	-	1個
1	24	14	53 ～ 270	ステンレス	7050	8980	46.6	46.6	90.4	14	28	15	3	40	4.5	40	45.5	4	4	34	-	-	-	-	-	-	1個
1	33	17	53 ～ 270	ステンレス	7650	10180	59.1	59.1	164	17	53	26	4	40	4.5	60	51	6	貫通	38	-	-	-	-	-	-	1個
1 ～ 4	37	21	60 ～ 2920	炭素鋼	8240	12800	80.6	80.6	229	21	60	29	4.4	50	4.5	68	59	6	貫通	43.6	-	-	-	-	-	-	1個
1 ～ 4	37	21	781 ～ 2920	炭素鋼	8240	12800	80.6	80.6	229	21	60	29	4.4	50	4.5	68	59	6	貫通	43.6	-	-	-	-	-	-	1個
1 ～ 4	37	21	60 ～ 2920	炭素鋼	8240	12800	80.6	80.6	229	21	31	19	5	50	4.5	54	59	4	6	43.6	-	-	-	-	-	-	1個
1 ～ 4	37	21	781 ～ 2920	炭素鋼	8240	12800	80.6	80.6	229	21	31	19	5	50	4.5	54	59	4	6	43.6	-	-	-	-	-	-	1個
1 ～ 4	42	27	74 ～ 2920	炭素鋼	16000	22700	187	187	455	27	70	40	5.3	60	4.5	80	72.8	6	貫通	56.6	-	-	-	-	-	-	1個
1 ～ 4	42	27	821 ～ 2920	炭素鋼	16000	22700	187	187	455	27	70	40	5.3	60	4.5	80	72.8	6	貫通	56.6	-	-	-	-	-	-	1個
1 ～ 4	42	27	74 ～ 2920	炭素鋼	16000	22700	187	187	455	27	46	32	6	60	4.5	62	72.8	6	6	56.6	-	-	-	-	-	-	1個
1 ～ 4	42	27	821 ～ 2920	炭素鋼	16000	22700	187	187	455	27	46	32	6	60	4.5	62	72.8	6	6	56.6	-	-	-	-	-	-	1個
1 ～ 4	69	35	108 ～ 1560	炭素鋼	35500	49200	603	603	1630	35	107	60	6.8	80	7	120	107	6	貫通	83	-	-	-	-	-	-	1個
1 ～ 4	69	35	1561 ～ 3000	炭素鋼	35500	49200	603	603	1630	35	107	60	6.8	80	7	120	107	6	貫通	83	-	-	-	-	-	-	1個
1 ～ 4	69	35	108 ～ 1560	炭素鋼	35500	49200	603	603	1630	35	76	50	8	80	7	100	107	6	8	83	-	-	-	-	-	-	1個
1 ～ 4	69	35	1561 ～ 3000	炭素鋼	35500	49200	603	603	1630	35	76	50	8	80	7	100	107	6	8	83	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	21日目
- ( - )	21日目
- ( - )	21日目
- ( - )	21日目

詳細情報

基本情報

基本情報

レールの幅が広く、低重心構造。SHSに比べて薄型で、Mcモーメント剛性が要求される設計に適しています。

【特長】
・ボールリテーナの採用により、低騒音で長期にわたるメンテナンスフリー、優れた高速性を可能とした幅広形で、高剛性なLMガイドです。
・LMレール幅の広い低重心構造のSHW形は、省スペースが要求される箇所、Mcモーメント剛性が要求される箇所などに最適です。
・LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45°で配列されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
・独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
・ボールリテーナにより、ボール同士の相互摩擦がなくなり、潤滑油（剤）が保持されるため発塵が発生しにくい構造です。

ご注意

G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
複数軸タイプをご注文いただく場合、ご注文数は必要軸数の倍数でご入力ください。
（例）必要軸数2（-II）⇒ご注文数は「2本、4本、6本…」
必要軸数3（-III）⇒ご注文数は「3本、6本、9本…」
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【短納期サイズ】ボールリテーナ入りLMガイド低床ワイドレール SHW形のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具搬送のスライド

満足度：4.02022/02/03

低床幅広のリニアガイドが必要で選定したメーカー欠品中で困っていました。ミスミさんで在庫があり助かりました。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【短納期サイズ】ボールリテーナ入りLMガイド低床ワイドレール SHW形	【ブロック単品】ボールリテーナ入りLMガイド低床ワイドレール SHW形	【短納期サイズ】総ボールLMガイド低床ワイドレール HRW形	【ブロック単品】総ボールLMガイド低床ワイドレール HRW形	中荷重・重荷重用リニアガイドノック穴付	ミニチュアリニアガイドノック穴付ショートブロック
メーカー	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ	ミスミ	ミスミ
通常価格	-	16,185円 -	-	14,235円 -	-	-
通常出荷日	3日目〜	在庫品1日目	3日目〜	在庫品1日目	5日目	5日目
セット品/単品	セット品	ブロック単品	セット品	-	セット品	-
ブロック形状	ワイド	ワイド	ワイド	-	ノック穴付標準ブロック	-
レール種類	ワイドレール	ワイドレール	ワイドレール	-	標準レール	-
精度等級	並級	並級	並級	-	並級	-
ラジアルすきま	普通	普通	普通	-	普通すきま	-
