制御弁（プッシュロック式） PTLシリーズ
- 通常単価(税別)
- 314円～911円
- 税込単価
- 345円～1,002円
【特長】・小型、軽量のため省スペース化を図ることができるので、用途が広がりあます・空気圧装置の動作スピ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PTLミニシリーズ
PTLシリーズ
製品仕様
| 使用圧力範囲 | 負圧 | 保証耐圧力 | 動作温度範囲（℃） | 適用ホース | 色 |
|---|---|---|---|---|---|
| 0～10kgf/cm2（0～1.0MPa） | -750mmHg（10Torr） | 1.5MPa | -20～70 | ナイロンホースまたはPUパイプ | グレー/ブラック |
内部構造
部品リスト
| 番号 | 名称 | 材質 | 番号 | 名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ハンドル | POM | 9 | ホルダー | PBT |
| 2 | プラスチックボディ | PBT | 10 | 異形O型リング | NBR |
| 3 | ニードルガイド | アルミ合金 | 11 | 異形O型リング | NBR |
| 4 | スロットル柱 | アルミ合金 | 12 | 定位ベース | POM |
| 5 | O型リング | NBR | 13 | 定位リング | アルミ合金 |
| 6 | O型リング | NBR | 14 | プラスチックプラグ | POM |
| 7 | 節流体 | 黄銅 | 15 | スプリングワッシャー | ステンレス |
| 8 | 節流スリーブ | アルミ合金 | - | - | - |
規格表
PTLミニシリーズ
［注］:「□」はAまたはBを表します。Aはメータアウトを指し、Bはメータインを指します。この2仕様の外形サイズは同じです。
PTLシリーズ
［注］:「□」はAまたはBを表します。Aはメータアウトを指し、Bはメータインを指します。この2仕様の外形サイズは同じです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 4日目 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 9日目 |
339円 ( 373円 ) | 4日目 |
482円 ( 530円 ) | 4日目 |
505円 ( 556円 ) | 4日目 |
387円 ( 426円 ) | 4日目 |
619円 ( 681円 ) | 4日目 |
563円 ( 619円 ) | 4日目 |
756円 ( 832円 ) | 12日目 |
563円 ( 619円 ) | 4日目 |
911円 ( 1,002円 ) | 4日目 |
828円 ( 911円 ) | 4日目 |
719円 ( 791円 ) | 4日目 |
585円 ( 644円 ) | 4日目 |
585円 ( 644円 ) | 4日目 |
585円 ( 644円 ) | 4日目 |
776円 ( 854円 ) | 4日目 |
776円 ( 854円 ) | 4日目 |
853円 ( 938円 ) | 4日目 |
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 4日目 |
494円 ( 543円 ) | 4日目 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 4日目 |
358円 ( 394円 ) | 12日目 |
392円 ( 431円 ) | 4日目 |
314円 ( 345円 ) | 4日目 |
516円 ( 568円 ) | 4日目 |
453円 ( 498円 ) | 4日目 |
391円 ( 430円 ) | 12日目 |
569円 ( 626円 ) | 4日目 |
638円 ( 702円 ) | 4日目 |
608円 ( 669円 ) | 4日目 |
554円 ( 609円 ) | 4日目 |
415円 ( 457円 ) | 4日目 |
347円 ( 382円 ) | 4日目 |
314円 ( 345円 ) | 4日目 |
473円 ( 520円 ) | 4日目 |
453円 ( 498円 ) | 4日目 |
489円 ( 538円 ) | 4日目 |
580円 ( 638円 ) | 4日目 |
527円 ( 580円 ) | 4日目 |
808円 ( 889円 ) | 9日目 |
608円 ( 669円 ) | 4日目 |
817円 ( 899円 ) | 4日目 |
743円 ( 817円 ) | 4日目 |
743円 ( 817円 ) | 4日目 |
詳細情報
基本情報
【特長】
・小型、軽量のため省スペース化を図ることができるので、用途が広がりあます
・空気圧装置の動作スピード、及び気圧信号の伝送を効果的に制御することができます
・プッシュロックとアンロックの制御方法が簡単
・調節が早くて便利、精度も高い
・流量特徴が抜群、感度が高くて微調整可能
・排気節流型と進気節流型の二種類で、様々な作動部品に適用可能
・銅製ニッケル鍍金により、腐食や汚染に強い
・ネジ側にPTネジロック剤付属で、ネジ接続部位を完全にシーリング

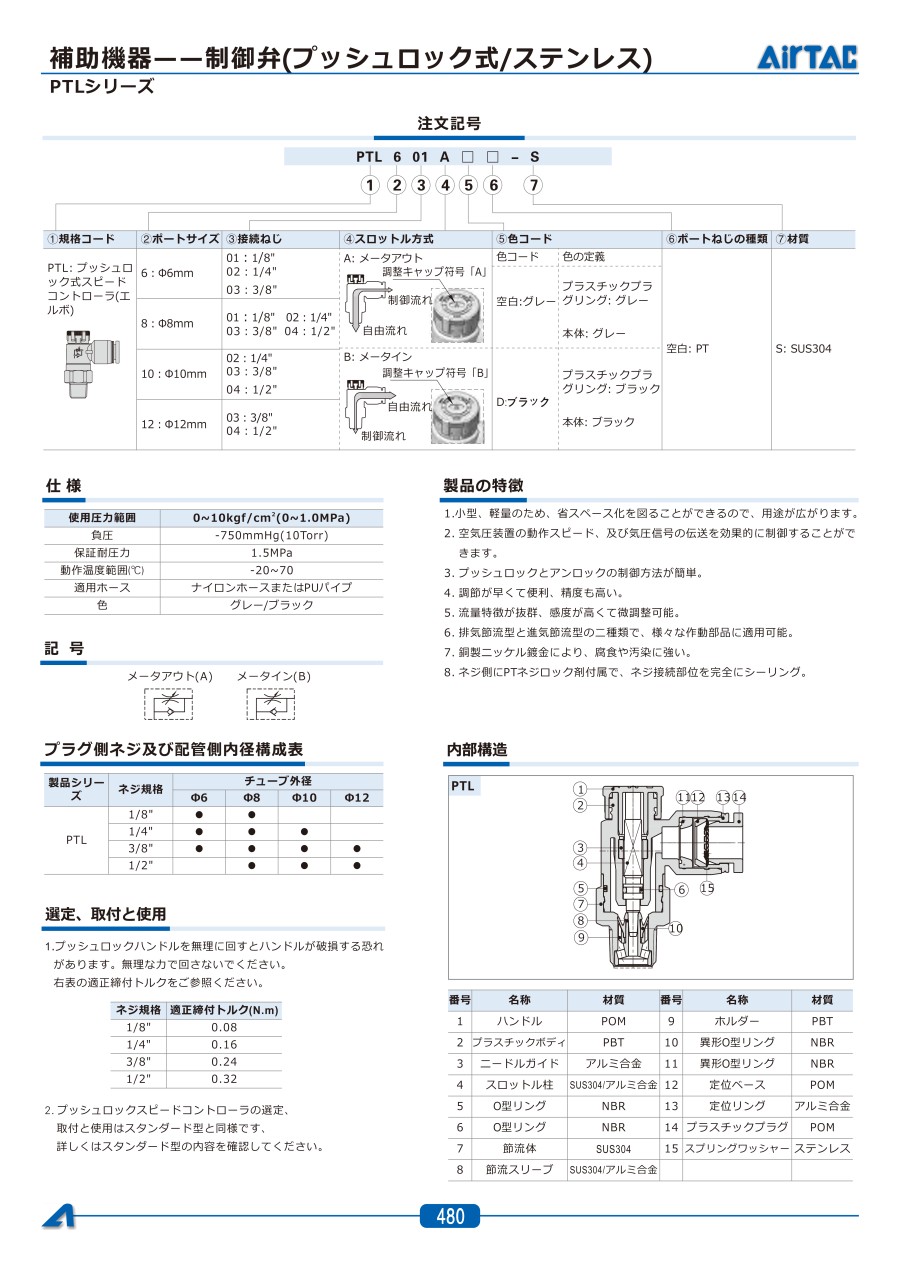

カタログ
