マグネット式ロッドレスシリンダスライダ形：ボールブッシュ軸受け RMTLシリーズ

カタログ

通常単価(税別): 15,444円～84,643円

税込単価: 16,988円～93,107円

通常出荷日：12日目

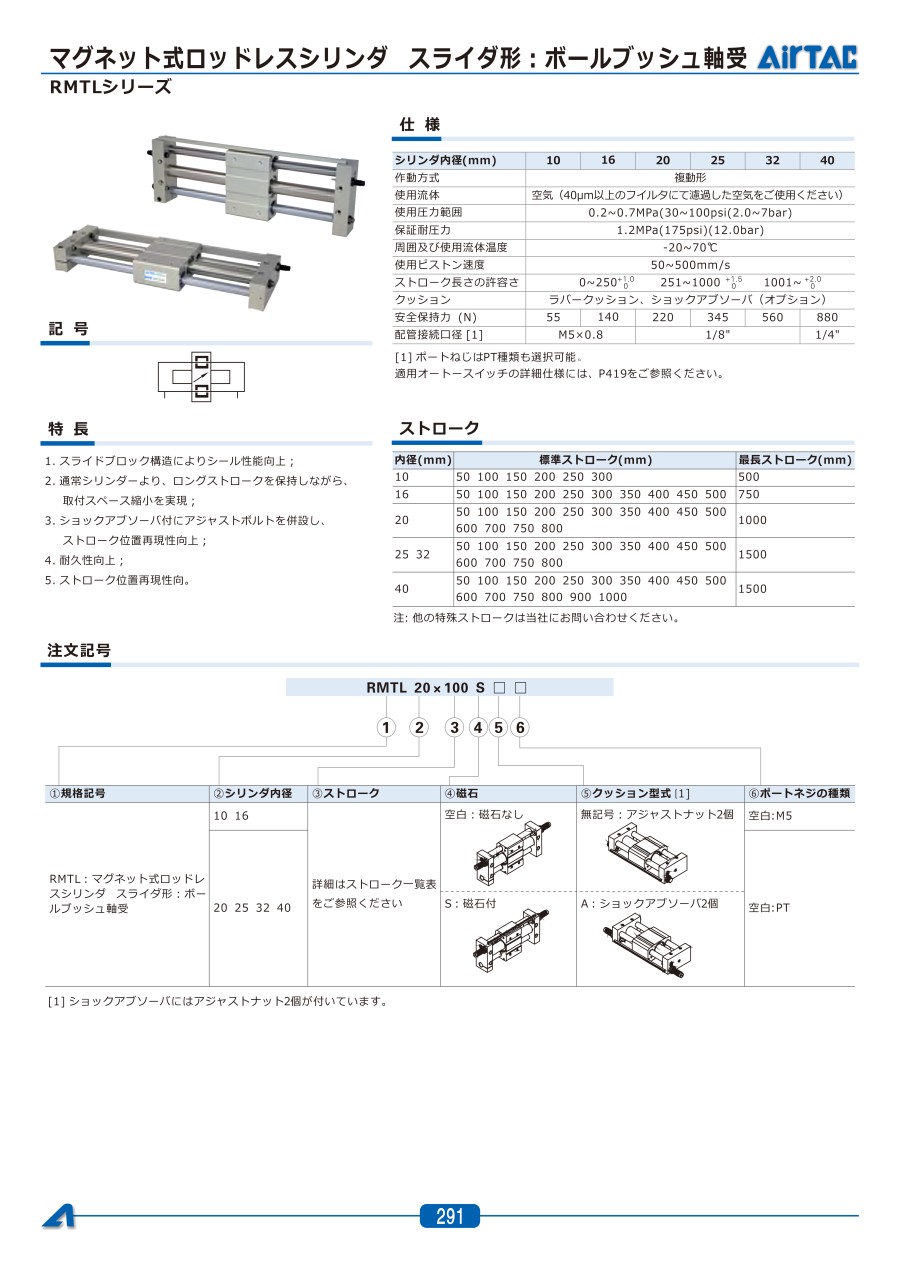

【特長】・スライドブロック構造によりシール性能向上。・通常シリンダーより、ロングストロークを保持しなが...

よく一緒に見られています

AirTAC（エアタック）

通常出荷日：3 日目～

よく一緒に見られています

AirTAC（エアタック）

通常出荷日：12 日目

未確定：候補が296型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

シリンダ内径（mm）	10	16	20	25	32	40
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.2～0.7MPa（30～100psi（2.0～7bar）
保証耐圧力	1.2MPa（175psi）（12.0bar）
周囲及び使用流体温度	-20～70℃
使用ピストン速度	50～500mm/s
ストローク長さの許容さ	0～250（0～+1.0） 251～1000（0～+1.5） 1001～（0～+2.0）
クッション	ラバークッション、ショックアブソーバ（オプション）
安全保持カ（N）	55	140	220	350	550	900
配管接続口径［1］	M5×0.8		1/8"			1/4"

［1］適用オートースイッチの詳細仕様には、デジタルカタログP388をご参照ください。

内部構造及び材質

番号	部品名	材質	番号	部品名	材質
1	左側プレート	アルミ合金	24	C形スナップリング	炭素鋼
2	プレート	アルミ合金	25	ステレンスチューブ	ステンレス鋼
3	Oリング	NBR	26	六角ナット	炭素鋼
4	Oリング	NBR	27	ブッシュ1	炭素鋼
5	六角ナット	炭素鋼	28	ウェアリング	TPU
6	シャフト	ステンレス鋼	29	アジャストナット	炭素鋼
7	Oリング	NBR	30	六角ナット	SS41
8	ウェアリング	NBR	31	右側プレート	アルミ合金
9	ピストンOリング	TPU	32	ショックアブソーバ	-
10	Oリング	NBR	33	スナップリング	炭素鋼
11	キャツプ	プラスチック	34	六角ナット	炭素鋼
12	ウェアリング	特殊樹脂	35	スイッチスペーサ	アルミ合金
13	ピストン	アルミ合金	36	クッションブロック	ステンレス鋼
14	Oリング	NBR	37	ボディー	アルミ合金
15	ピストンパッキン	アルミ合金	38	すべり軸	-
16	外部移動子側ヨーク	圧延鋼材	39	C形スナップリング	炭素鋼
17	磁石	レアアース	40	ブッシュ2	炭素鋼
18	外部移動子側ヨーク	圧延鋼材	41	六角ナット	炭素鋼
19	磁石	レアアース	42	Oリング	NBR
20	プレート	アルミ合金	43	磁石	レアアース
21	ウェアリング	特殊樹脂	44	クッションパッキン	NBR
22	シャフト	アルミ合金	45	鋼珠	ステンレス鋼
23	ダンパボルト	アルミ合金	-	-	-

規格表

選定サポート情報

注文例

［1］ショックアブソーバにはアジャストナット2個が付いています。

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

(mm)

磁石

クッション形式

最小発注数量

10	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	68	77	34	磁石なし	アジャストナット2個	1個
10	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	68	77	34	磁石なし	ショックアブソーバー2個	1個
10	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	68	77	34	磁石付	アジャストナット2個	1個
10	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	68	77	34	磁石付	ショックアブソーバー2個	1個
10	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	68	77	34	磁石なし	アジャストナット2個	1個
10	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	68	77	34	磁石なし	ショックアブソーバー2個	1個
10	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	68	77	34	磁石付	アジャストナット2個	1個
10	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	68	77	34	磁石付	ショックアブソーバー2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	68	77	34	磁石なし	アジャストナット2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	68	77	34	磁石なし	ショックアブソーバー2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	68	77	34	磁石付	アジャストナット2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	68	77	34	磁石付	ショックアブソーバー2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	68	77	34	磁石なし	アジャストナット2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	68	77	34	磁石なし	ショックアブソーバー2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	68	77	34	磁石付	アジャストナット2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	68	77	34	磁石付	ショックアブソーバー2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	68	77	34	磁石なし	アジャストナット2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	68	77	34	磁石なし	ショックアブソーバー2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	68	77	34	磁石付	アジャストナット2個	1個
10	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	68	77	34	磁石付	ショックアブソーバー2個	1個
10	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	68	77	34	磁石なし	アジャストナット2個	1個
10	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	68	77	34	磁石なし	ショックアブソーバー2個	1個
10	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	68	77	34	磁石付	アジャストナット2個	1個
10	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	68	77	34	磁石付	ショックアブソーバー2個	1個
16	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	75	92	40	磁石なし	アジャストナット2個	1個
16	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	75	92	40	磁石付	アジャストナット2個	1個
16	31～50	50.1～100.0	75.1～100.0	30.1～40.0	50	75	92	40	磁石付	ショックアブソーバー2個	1個
16	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	75	92	40	磁石なし	アジャストナット2個	1個
16	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	75	92	40	磁石付	アジャストナット2個	1個
16	51～100	50.1～100.0	75.1～100.0	30.1～40.0	100	75	92	40	磁石付	ショックアブソーバー2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	75	92	40	磁石なし	アジャストナット2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	75	92	40	磁石付	アジャストナット2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	150	75	92	40	磁石付	ショックアブソーバー2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	75	92	40	磁石なし	アジャストナット2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	75	92	40	磁石付	アジャストナット2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	200	75	92	40	磁石付	ショックアブソーバー2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	75	92	40	磁石なし	アジャストナット2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	75	92	40	磁石付	アジャストナット2個	1個
16	101～250	50.1～100.0	75.1～100.0	30.1～40.0	250	75	92	40	磁石付	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	75	92	40	磁石なし	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	75	92	40	磁石付	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	300	75	92	40	磁石付	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	350	75	92	40	磁石なし	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	350	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	350	75	92	40	磁石付	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	350	75	92	40	磁石付	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	400	75	92	40	磁石なし	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	400	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	400	75	92	40	磁石付	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	400	75	92	40	磁石付	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	450	75	92	40	磁石なし	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	450	75	92	40	磁石なし	ショックアブソーバー2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	450	75	92	40	磁石付	アジャストナット2個	1個
16	251～500	50.1～100.0	75.1～100.0	30.1～40.0	450	75	92	40	磁石付	ショックアブソーバー2個	1個

通常単価(税別) (税込単価)	通常出荷日

15,444円 ( 16,988円 )	12日目
18,593円 ( 20,452円 )	12日目
15,832円 ( 17,415円 )	12日目
18,983円 ( 20,881円 )	12日目
15,832円 ( 17,415円 )	12日目
18,983円 ( 20,881円 )	12日目
16,222円 ( 17,844円 )	12日目
19,371円 ( 21,308円 )	12日目
16,218円 ( 17,840円 )	12日目
19,367円 ( 21,304円 )	12日目
16,605円 ( 18,266円 )	12日目
19,754円 ( 21,729円 )	12日目
16,605円 ( 18,266円 )	12日目
19,754円 ( 21,729円 )	12日目
16,993円 ( 18,692円 )	12日目
21,150円 ( 23,265円 )	12日目
16,989円 ( 18,688円 )	12日目
20,138円 ( 22,152円 )	12日目
17,377円 ( 19,115円 )	12日目
20,528円 ( 22,581円 )	12日目
17,377円 ( 19,115円 )	12日目
20,528円 ( 22,581円 )	12日目
17,766円 ( 19,543円 )	12日目
20,916円 ( 23,008円 )	12日目
19,151円 ( 21,066円 )	12日目
22,643円 ( 24,907円 )	12日目
19,540円 ( 21,494円 )	12日目
23,030円 ( 25,333円 )	12日目
19,614円 ( 21,575円 )	12日目
23,106円 ( 25,417円 )	12日目
20,002円 ( 22,002円 )	12日目
23,494円 ( 25,843円 )	12日目
20,078円 ( 22,086円 )	12日目
23,570円 ( 25,927円 )	12日目
21,489円 ( 23,638円 )	12日目
23,958円 ( 26,354円 )	12日目
20,541円 ( 22,595円 )	12日目
24,033円 ( 26,436円 )	12日目
20,929円 ( 23,022円 )	12日目
24,421円 ( 26,863円 )	12日目
21,005円 ( 23,106円 )	12日目
24,495円 ( 26,945円 )	12日目
21,392円 ( 23,531円 )	12日目
24,885円 ( 27,374円 )	12日目
21,468円 ( 23,615円 )	12日目
24,958円 ( 27,454円 )	12日目
21,856円 ( 24,042円 )	12日目
25,348円 ( 27,883円 )	12日目
21,932円 ( 24,125円 )	12日目
25,422円 ( 27,964円 )	12日目
22,320円 ( 24,552円 )	12日目
25,812円 ( 28,393円 )	12日目
22,395円 ( 24,635円 )	12日目
25,885円 ( 28,474円 )	12日目
22,783円 ( 25,061円 )	12日目
26,273円 ( 28,900円 )	12日目
22,857円 ( 25,143円 )	12日目
26,349円 ( 28,984円 )	12日目
24,874円 ( 27,361円 )	12日目
26,737円 ( 29,411円 )	12日目

基本情報

基本情報

【特長】
・スライドブロック構造によりシール性能向上。
・通常シリンダーより、ロングストロークを保持しながら、取付スペース縮小を実現。
・ショックアブソーバ付にアジャストボルトを併設し、ストローク位置再現性向上。
・耐久性向上。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マグネット式ロッドレスシリンダスライダ形：ボールブッシュ軸受け RMTLシリーズのレビュー
