エアハンド（平行開閉形－－幅広タイプ） HFTシリーズ
- 通常単価(税別)
- 10,311円～29,990円
- 税込単価
- 11,342円～32,989円
通常出荷日：12日目
【特長】・ロングストローク、体積大きな工作物を挟みやすいです。・ダブルピストン構造により大きな保持力を...
詳細を確認- 把持力の詳細は、カタログP.336をご参照ください。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
HFT10
HFT16
HFT20
HFT25
HFT32

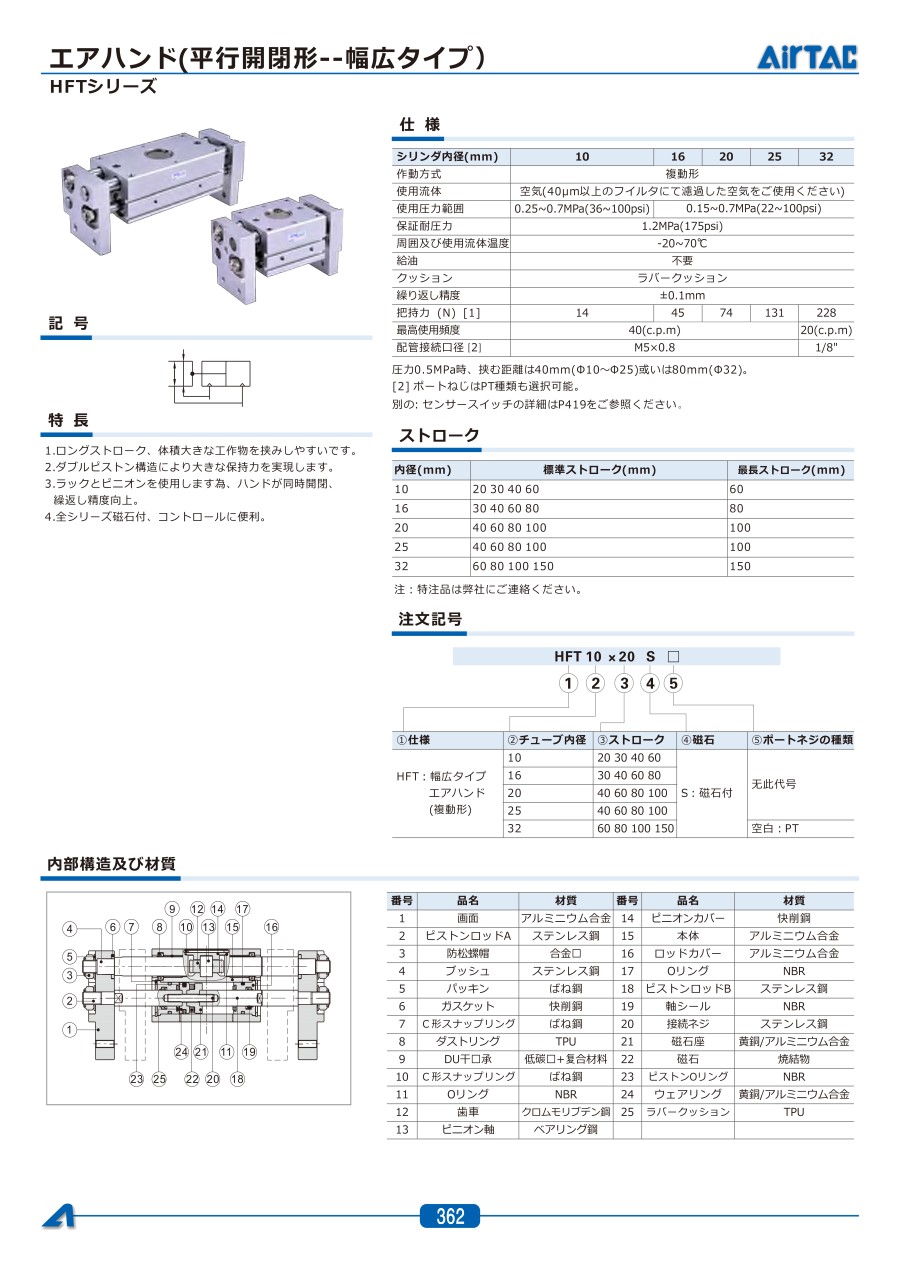

製品仕様
| シリンダ内径（mm） | 10 | 16 | 20 | 25 | 32 |
|---|---|---|---|---|---|
| 作動方式 | 複動形 | ||||
| 使用流体 | 空気（40μm以上のフィルタにて濾過した空気をご使用ください） | ||||
| 使用圧力範囲 | 0.25～0.7MPa （36～100psi） | 0.15～0.7MPa（22～100psi） | |||
| 保証耐圧力 | 1.2MPa（175psi） | ||||
| 周囲及び使用流体温度 | -20～70℃ | ||||
| 給油 | 不要 | ||||
| クッション | ラバークッション | ||||
| 繰り返し精度 | ±0.1mm | ||||
| 把持力（N）［1］ | 14 | 45 | 74 | 131 | 228 |
| 最高使用頻度 | 40（c.p.m） | 20（c.p.m） | |||
| 配管接続口径 | M5×0.8 | 1/8" | |||
［1］圧力0.5MPa時、挟む距離は40mm（φ10～φ25）或いは80mm（φ32）。
※センサースイッチの詳細はデジタルカタログP388をご参照ください。
内部構造及び材質
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | 画面 | アルミニウム合金 | 14 | ピニオンカバー | 快削鋼 |
| 2 | ピストンロッドA | ステンレス鋼 | 15 | 本体 | アルミニウム合金 |
| 3 | 防松螺帽 | 合金口 | 16 | ロッドカバー | アルミニウム合金 |
| 4 | ブッシュ | ステンレス鋼 | 17 | Oリング | NBR |
| 5 | パッキン | ばね鋼 | 18 | ピストンロッドB | ステンレス鋼 |
| 6 | ガスケット | 快削鋼 | 19 | 軸シール | NBR |
| 7 | C形スナップリング | ばね鋼 | 20 | 接続ネジ | ステンレス鋼 |
| 8 | ダストリング | TPU | 21 | 磁石座 | 黄銅/アルミニウム合金 |
| 9 | DU干口承 | 低碳口+複合材料 | 22 | 磁石 | 焼結物 |
| 10 | C形スナップリング | ばね鋼 | 23 | ピストンOリング | NBR |
| 11 | Oリング | NBR | 24 | ウェアリング | 黄銅/アルミニウム合金 |
| 12 | 歯車 | クロ厶モリブデン鋼 | 25 | ラバークッション | TPU |
| 13 | ピニオン軸 | ベアリング鋼 | - | - | - |
規格表
HFT10
HFT16
HFT20
HFT25
HFT32
選定サポート情報
注文例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,943円 ( 12,037円 ) | 12日目 |
10,952円 ( 12,047円 ) | 12日目 |
10,311円 ( 11,342円 ) | 12日目 |
12,300円 ( 13,530円 ) | 12日目 |
12,962円 ( 14,258円 ) | 12日目 |
12,973円 ( 14,270円 ) | 12日目 |
14,321円 ( 15,753円 ) | 12日目 |
15,434円 ( 16,977円 ) | 12日目 |
15,215円 ( 16,737円 ) | 12日目 |
16,945円 ( 18,640円 ) | 12日目 |
18,932円 ( 20,825円 ) | 12日目 |
19,545円 ( 21,500円 ) | 12日目 |
16,984円 ( 18,682円 ) | 12日目 |
17,860円 ( 19,646円 ) | 12日目 |
19,545円 ( 21,500円 ) | 12日目 |
21,230円 ( 23,353円 ) | 12日目 |
20,891円 ( 22,980円 ) | 12日目 |
22,914円 ( 25,205円 ) | 12日目 |
24,936円 ( 27,430円 ) | 12日目 |
29,990円 ( 32,989円 ) | 12日目 |
詳細情報
基本情報
【特長】
・ロングストローク、体積大きな工作物を挟みやすいです。
・ダブルピストン構造により大きな保持力を実現します。
・ラックとピニオンを使用します為、ハンドが同時開閉、繰返し精度向上。
・全シリーズ磁石付、コントロールに便利。
ご注意
- 把持力の詳細は、カタログP.336をご参照ください。
