メカニカル部品技術窓口
絞り込み条件
未確定：候補が75型番あります。
本体材質
ねじ取付 分岐
- ブランチワイ
- ワイ
- ダブルユニバーサルエルボ
- ブランチクロス
適用チューブ外径1(φ)
~mm- 4
- 6
- 8
- 10
- 12
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 4日以内
- 9日以内
- 12日以内
- 13日以内
- 30日以内
- 39日以内
- 60日以内
ワンタッチ継手（ステンレス） チューブーーネジ類
- 通常単価(税別)
- 331円～3,372円
- 税込単価
- 364円～3,709円
通常出荷日：在庫品1日目～60日目一部当日出荷可能
【特長】・本体材質はステンレス304のため、禁銅仕様に適用しています。・流通性能が優れていて、チューブ...
詳細を確認
未確定：候補が75型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PC
POC
PL
PZB
PKD
PHW
PLL
PED
PH
PHF
PEB
PYB
製品仕様
| 使用圧力範囲 | 0～10kgf/cm2（0～1.0MPa） |
|---|---|
| 負圧 | -750mmHg（10Torr） |
| 保証耐圧力 | 1.5MPa |
| 動作温度範囲 | -20～70℃ |
| 適用ホース | ナイロンチューブまたはPUチューブ |
| 色 | グレー/ブラック |
内部構造
PC
PL
部品リスト
PC
PL
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | プラスチックプラグ | POM |
| 2 | 定位リング | アルミニウム合金 |
| 3 | スプリングワッシャー | ステンレス |
| 4 | 定位ベース | POM |
| 5 | 異形O型リング | NBR |
| 6 | 本体 | SUS304 |
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | プラスチックプラグ | POM |
| 2 | 定位リング | アルミニウム合金 |
| 3 | ワッシャー | ステンレス |
| 4 | 定位ベース | POM |
| 5 | 異形O型リング | NBR |
| 6 | 本体 | PBT |
| 7 | O型リング | NBR |
| 8 | 変換プラグ | SUS304 |
規格表
PC
POC
PL
PZB
PKD
PHW
PLL
PED
PH
PHF
PEB
PYB
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
331円 ( 364円 ) | 3日目 |
770円 ( 847円 ) | 4日目 |
848円 ( 933円 ) | 9日目 |
1,040円 ( 1,144円 ) | 4日目 |
1,112円 ( 1,223円 ) | 3日目 |
1,092円 ( 1,201円 ) | 4日目 |
1,112円 ( 1,223円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 13日目 |
1,276円 ( 1,404円 ) | 9日目 |
3,372円 ( 3,709円 ) | 12日目 |
1,788円 ( 1,967円 ) | 3日目 |
1,992円 ( 2,191円 ) | 9日目 |
1,700円 ( 1,870円 ) | 9日目 |
2,092円 ( 2,301円 ) | 39日目 |
1,868円 ( 2,055円 ) | 9日目 |
2,250円 ( 2,475円 ) | 12日目 |
2,034円 ( 2,237円 ) | 9日目 |
778円 ( 856円 ) | 60日目 |
692円 ( 761円 ) | 3日目 |
926円 ( 1,019円 ) | 9日目 |
740円 ( 814円 ) | 9日目 |
926円 ( 1,019円 ) | 4日目 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
778円 ( 856円 ) | 39日目 |
1,048円 ( 1,153円 ) | 在庫品1日目当日出荷可能 |
1,060円 ( 1,166円 ) | 13日目 |
1,536円 ( 1,690円 ) | 13日目 |
956円 ( 1,052円 ) | 12日目 |
778円 ( 856円 ) | 9日目 |
922円 ( 1,014円 ) | 12日目 |
1,060円 ( 1,166円 ) | 9日目 |
1,888円 ( 2,077円 ) | 12日目 |
1,566円 ( 1,723円 ) | 9日目 |
910円 ( 1,001円 ) | 30日目 |
1,536円 ( 1,690円 ) | 9日目 |
2,022円 ( 2,224円 ) | 9日目 |
978円 ( 1,076円 ) | 9日目 |
1,676円 ( 1,844円 ) | 9日目 |
1,496円 ( 1,646円 ) | 9日目 |
946円 ( 1,041円 ) | 9日目 |
1,818円 ( 2,000円 ) | 9日目 |
1,296円 ( 1,426円 ) | 9日目 |
1,780円 ( 1,958円 ) | 9日目 |
1,332円 ( 1,465円 ) | 9日目 |
1,780円 ( 1,958円 ) | 9日目 |
1,980円 ( 2,178円 ) | 9日目 |
2,078円 ( 2,286円 ) | 9日目 |
331円 ( 364円 ) | 9日目 |
638円 ( 702円 ) | 4日目 |
331円 ( 364円 ) | 9日目 |
1,142円 ( 1,256円 ) | 4日目 |
878円 ( 966円 ) | 9日目 |
1,444円 ( 1,588円 ) | 9日目 |
842円 ( 926円 ) | 9日目 |
346円 ( 381円 ) | 9日目 |
828円 ( 911円 ) | 9日目 |
1,038円 ( 1,142円 ) | 9日目 |
878円 ( 966円 ) | 3日目 |
740円 ( 814円 ) | 9日目 |
740円 ( 814円 ) | 9日目 |
詳細情報
基本情報
【特長】
・本体材質はステンレス304のため、禁銅仕様に適用しています。
・流通性能が優れていて、チューブ内径と同容量の機体を通過させることができます。
・配管の装着・離脱が簡単で、チューブと接続する部分は安全で耐久性があります。
・ネジ部分は接合剤が塗布されており、M5ネジにパッキンを用いているので、漏れを防ぐことができます。

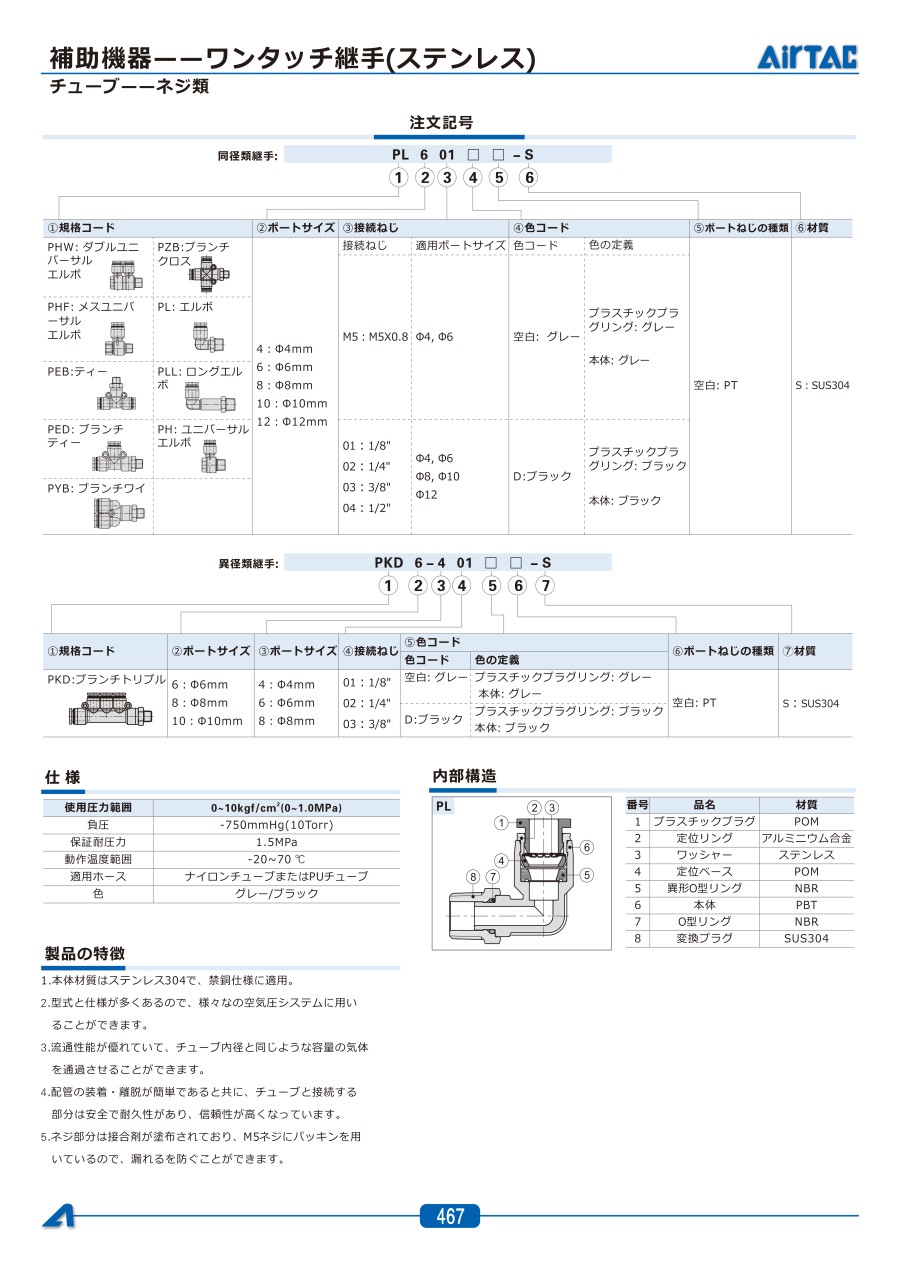

カタログ
