エアオペレイト式2ポート弁 単体 小形シリンダバルブ NAB・NAB□Vシリーズ
- 通常単価(税別)
- 4,773円～11,605円
- 税込単価
- 5,250円～12,766円
エアオペレイト式2ポート弁 単体 小形シリンダバルブ NAB・NAB□Vシリーズです。【特長】・NC（...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
●NAB※-8・10-02・B2・D2・E2／NAB※V-8・10-02・B2・D2・E2
●NAB※-8・10／NAB※V-8・10
● 取付板
NAB※-8・10-※※ B
NAB※V-8・10-※※ B
● ワンタッチ継手ストレート形
NAB※-8・10-02・B2・D2・E2
NAB※V-8・10-02・B2・D2・E2
● ワンタッチ継手L形
NAB※-8・10-02・B2・D2・E2
NAB※V-8・10-02・B2・D2・E2
材質：鋼、亜鉛めっき処理
※取付板の単品販売はございません。
規格表
ワンタッチ継手ストレート形
| パイロットポート接続口径 | A |
|---|---|
| C4 | 7 |
| C6 | 8.5 |
| C18 | 3.5 |
ワンタッチ継手L形
| パイロットポート接続口径 | B | C | D | E | F |
|---|---|---|---|---|---|
| CL4 | 6.5 | 11.5 | 14 | 17 | 22 |
| CL6 | 7.5 | 12.5 | 16 | 18 | 23 |
| CL18 | 4 | 7 | 8.5 | 11 | 14 |
製品仕様
JIS記号
●NAB※（※1）
NC（ノーマルクローズ）形
NO（ノーマルオープン）形
複動作動形
※1：常時加圧側をBポートに接続した場合は、Aポートに接続した場合より、耐久性が劣ります。
●NAB※V
NC（ノーマルクローズ）形
NO（ノーマルオープン）形
複動作動形
製品仕様
| 項目 | NAB※ | NAB※V | ||||
|---|---|---|---|---|---|---|
| NAB1 | NAB2 | NAB3 | NAB1V | NAB2V | NAB3V | |
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 | 複動 作動形 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 | 複動 作動形 |
| 使用流体 | 空気、水、ガス | 低真空（空気、水） | ||||
| 流体粘度 （mm2/s） | 500以下 | |||||
| 使用圧力 | 0～0.7MPa | 1.3×102～7×105Pa（abs） | ||||
| 耐圧力（水圧にて）（MPa） | 1.4 | |||||
| 流体温度 （℃） | -10～60（凍結のないこと）（※2） | |||||
| 周囲温度 （℃） | -10～60 | |||||
| 弁座漏れ | 0.12cm3/min以下（空気圧にて） | 1.33×10-3Pa・m3/sHe以下 | ||||
| 接続口径 | Rc1/4、Rc3/8 | |||||
| オリフィス径 （mm） | 7 | |||||
| Cv値 | 1.2 | |||||
| C ［dm3/（s・bar）］ | 5.2（※3） | |||||
| b | 0.3 | |||||
| 質量 （kg） | 0.28（ただしタイプにより異なります。） | |||||
| 取付姿勢 | 自在 | |||||
| パイロット流体 | 空気 | |||||
| パイロット圧力（MPa） | 0.25～0.7 | （※4） | 0.25～0.7 | （※4） | ||
| パイロット接続口径 | Rc1/8（ただしタイプにより異なります。） | |||||
※2：シール材質ニトリルゴム、フッ素ゴムも同じです。
※3：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。
※4：NO形、複動作動形のパイロット圧力については下記を参照ください。
■ パイロット圧力
パイロット圧力は仕様範囲内でご使用ください。特に、NABシリーズのNO形および複動作動形のパイロット圧力は、次のグラフのように設定してください。
グラフの設定範囲以下でご使用されますと、シール不良が発生し、設定範囲以上で使用されますと、耐久性が低下します。
パイロット圧力が管理できない場合は、NC形での形番選定をお奨めします。
NAB2/2Vシリーズ
NAB3/3Vシリーズ

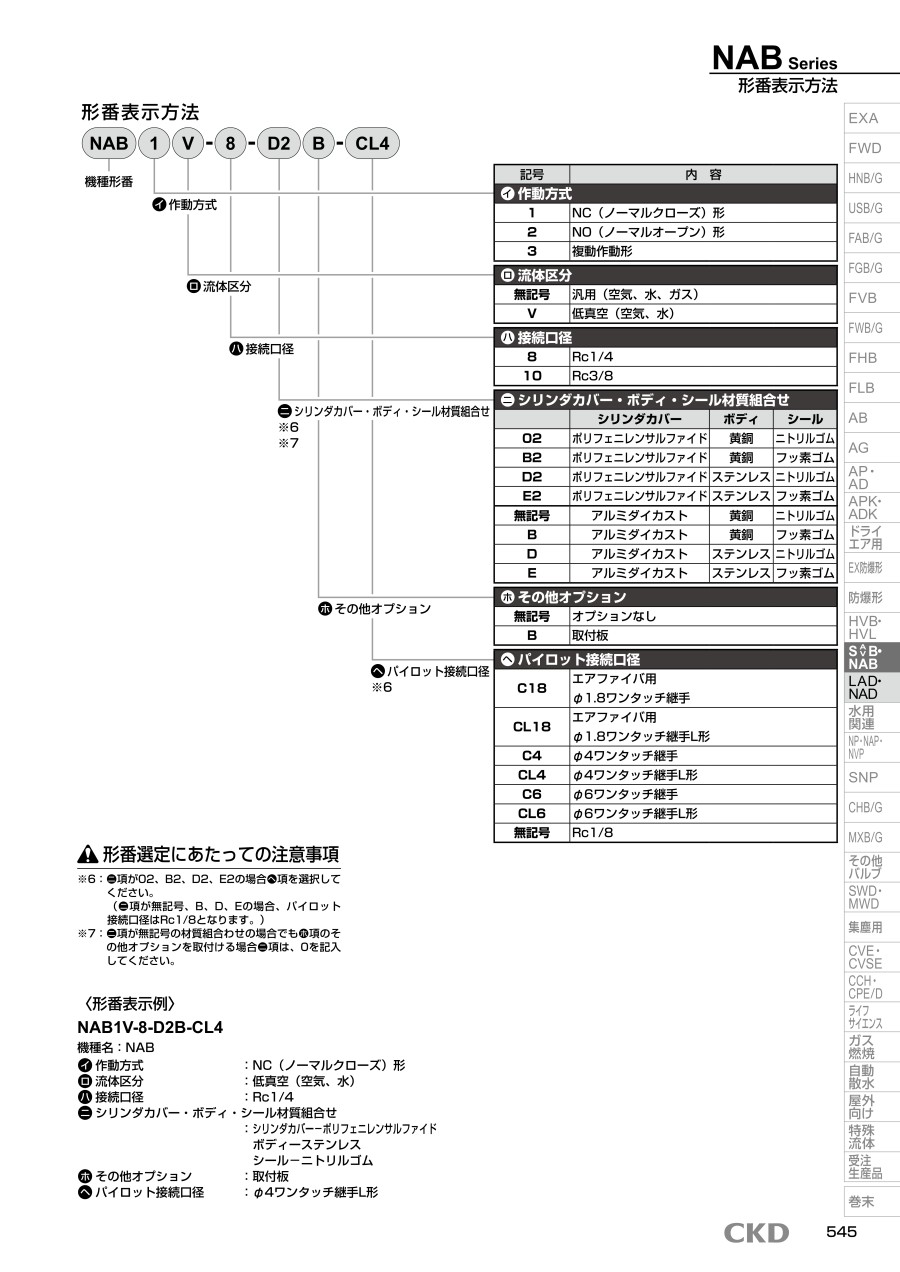

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,853円 ( 6,438円 ) | 68日目 |
5,575円 ( 6,133円 ) | 68日目 |
5,459円 ( 6,005円 ) | 68日目 |
5,459円 ( 6,005円 ) | 68日目 |
5,459円 ( 6,005円 ) | 68日目 |
5,779円 ( 6,357円 ) | 68日目 |
5,139円 ( 5,653円 ) | 68日目 |
5,139円 ( 5,653円 ) | 68日目 |
5,620円 ( 6,182円 ) | 68日目 |
5,620円 ( 6,182円 ) | 68日目 |
5,620円 ( 6,182円 ) | 68日目 |
5,940円 ( 6,534円 ) | 68日目 |
6,237円 ( 6,861円 ) | 68日目 |
5,940円 ( 6,534円 ) | 68日目 |
5,940円 ( 6,534円 ) | 68日目 |
6,419円 ( 7,061円 ) | 68日目 |
6,419円 ( 7,061円 ) | 68日目 |
6,419円 ( 7,061円 ) | 68日目 |
6,740円 ( 7,414円 ) | 68日目 |
6,099円 ( 6,709円 ) | 68日目 |
6,099円 ( 6,709円 ) | 68日目 |
6,580円 ( 7,238円 ) | 68日目 |
6,580円 ( 7,238円 ) | 68日目 |
6,580円 ( 7,238円 ) | 68日目 |
6,900円 ( 7,590円 ) | 68日目 |
6,118円 ( 6,730円 ) | 68日目 |
9,566円 ( 10,523円 ) | 68日目 |
9,566円 ( 10,523円 ) | 68日目 |
9,566円 ( 10,523円 ) | 68日目 |
10,044円 ( 11,048円 ) | 68日目 |
10,044円 ( 11,048円 ) | 68日目 |
10,044円 ( 11,048円 ) | 68日目 |
10,363円 ( 11,399円 ) | 68日目 |
10,407円 ( 11,448円 ) | 68日目 |
9,726円 ( 10,699円 ) | 68日目 |
10,203円 ( 11,223円 ) | 68日目 |
10,203円 ( 11,223円 ) | 68日目 |
10,203円 ( 11,223円 ) | 68日目 |
10,521円 ( 11,573円 ) | 68日目 |
9,726円 ( 10,699円 ) | 68日目 |
10,713円 ( 11,784円 ) | 68日目 |
10,203円 ( 11,223円 ) | 68日目 |
10,203円 ( 11,223円 ) | 68日目 |
10,681円 ( 11,749円 ) | 68日目 |
10,681円 ( 11,749円 ) | 68日目 |
10,681円 ( 11,749円 ) | 68日目 |
10,999円 ( 12,099円 ) | 68日目 |
10,363円 ( 11,399円 ) | 68日目 |
10,363円 ( 11,399円 ) | 68日目 |
10,840円 ( 11,924円 ) | 68日目 |
10,840円 ( 11,924円 ) | 68日目 |
10,840円 ( 11,924円 ) | 68日目 |
11,158円 ( 12,274円 ) | 68日目 |
10,407円 ( 11,448円 ) | 68日目 |
4,978円 ( 5,476円 ) | 68日目 |
4,978円 ( 5,476円 ) | 68日目 |
5,459円 ( 6,005円 ) | 68日目 |
5,459円 ( 6,005円 ) | 68日目 |
5,459円 ( 6,005円 ) | 68日目 |
5,779円 ( 6,357円 ) | 68日目 |
詳細情報
基本情報
エアオペレイト式2ポート弁 単体 小形シリンダバルブ NAB・NAB□Vシリーズです。
【特長】
・NC（ノーマルクローズ）形、NO（ノーマルオープン）形、複動作動形
・接続口径：Rc1/4、Rc3/8
・使用流体：空気、水、ガス、低真空
