5ポートクリーン 10-SY3000・5000 ベース配管形DINレール取付形個別配線タイプ

カタログ

通常単価(税別): 7,634円～41,898円

税込単価: 8,397円～46,088円

通常出荷日：19日目

【10-シリーズクリーンシリーズ】・クリーン環境に対応。・クリーンルーム内への発塵を防止。

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

5ポートソレノイドバルブ SY3000・5000 ベース配管形DINレール取付形個別配線タイプ

通常価格(税別)： 6,589円 (税込価格：7,248円)

通常出荷日：4 日目～

よく一緒に見られています

SMC

5ポートソレノイドバルブ SY3000・5000 ベース配管形DINレール取付形プラグインタイプ

通常価格(税別)： 10,996円 (税込価格：12,096円)

通常出荷日：19 日目

未確定：候補が199型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注）［］はACの場合。

10-SY3000シリーズ

■10-SS5Y3-45-［連数］D／U-C4／C6／N3／N7

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000シリーズベース配管形マニホールド分割形ベース DINレール取付形個別配線タイプ外形図01

■10-SS5Y3-45-［連数］B-C4／C6／N3／N7

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000シリーズベース配管形マニホールド分割形ベース DINレール取付形個別配線タイプ外形図03

製品仕様

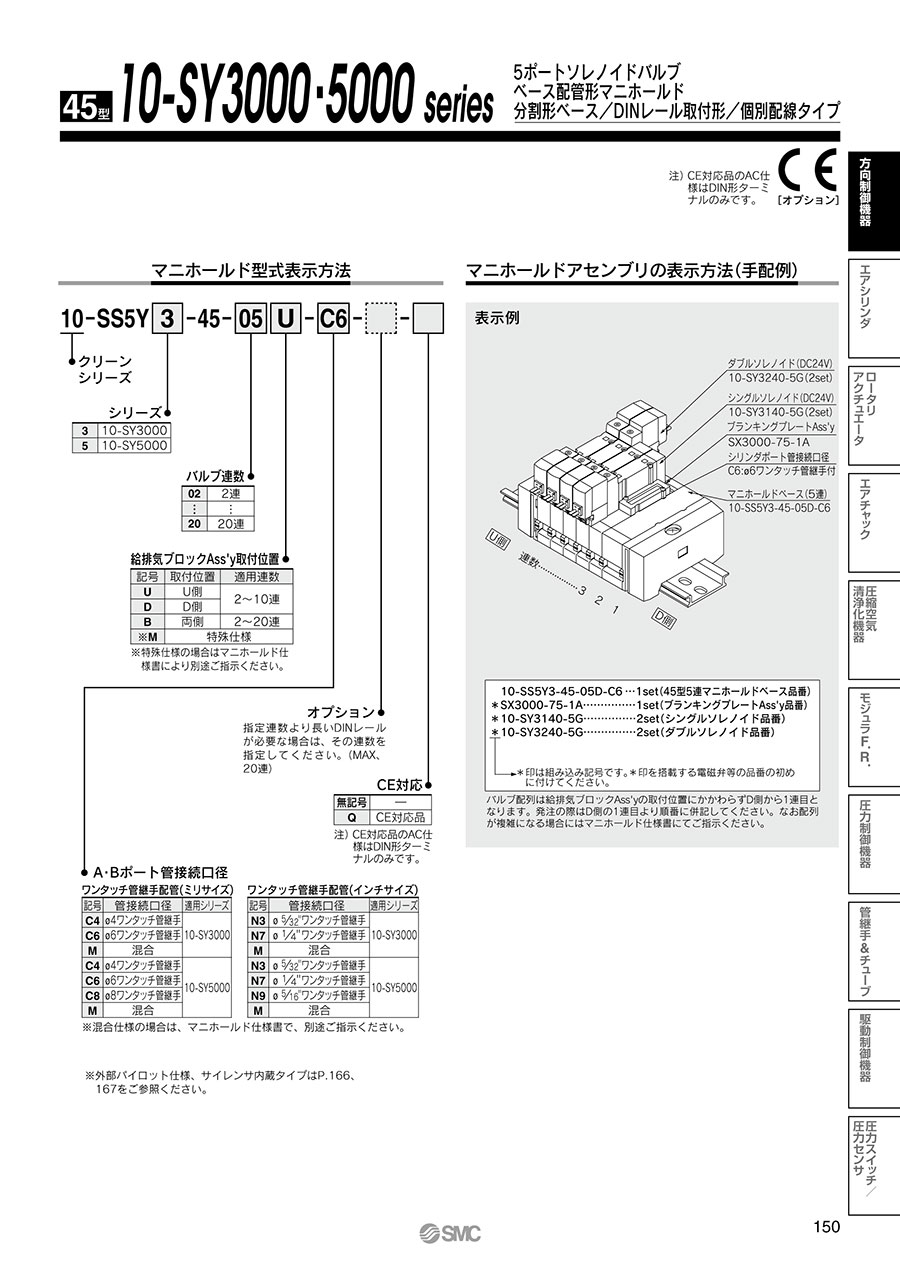

型式表示方法

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000シリーズベース配管形マニホールド分割形ベース DINレール取付形個別配線タイプ型番表示方法

仕様

型番		10-SS5Y3-45	10-SS5Y5-45
適用バルブ		10-SY3□40	10-SY5□40
マニホールド形式		分割形DINレールタイプ
P（SUP）・R（EXH）方式		共通SUP・EXH
バルブ連数		2～20連^注1）
A・Bポート配管仕様	場所	ベース
A・Bポート配管仕様	方向	横
管接続口径	P、Rポート	C8（φ8ワンタッチ管継手）	C10（φ10ワンタッチ管継手）
管接続口径	A、Bポート	C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手）	C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手）
マニホールドベース質量W（g） n：連数		2～10連の場合：W=22n+118 11～20連の場合：W=22n+140	2～10連の場合：W=47n+156 11～20連の場合：W=47n+190

注）11連以上の場合は、両側のPポートに加圧し、両側のRポートより排気してください。

寸法

■10-SS5Y3-45-［連数］D／U-C4／C6／N3／N7

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000シリーズベース配管形マニホールド分割形ベース DINレール取付形個別配線タイプ連数表01

■10-SS5Y3-45-［連数］B-C4／C6／N3／N7

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000シリーズベース配管形マニホールド分割形ベース DINレール取付形個別配線タイプ連数表02

流量特性表

型番	管接続口径		流量特性
	1、5、3 （P、EA、EB）	4、2 （A、B）	1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
	1、5、3 （P、EA、EB）	4、2 （A、B）	C［dm³/（s・bar）］	b	Cv	C［dm³/（s・bar）］	b	Cv
10-SS5Y3-45	C8	C6	0.88	0.21	0.22	0.95	0.18	0.22
10-SS5Y5-45	C10	C8	2.2	0.24	0.53	2.5	0.18	0.58

注）マニホールドベース（5連）取付け時の値。2位置タイプ単独作動の場合。

型番リスト

表示件数

型番

10-SS5Y3-45-10D-C4-12

適用バルブ	ポート管接続口径	P、Eポート取出位置	DINレール長さ指定	バルブ連数	最小発注数量

10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	2	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	2	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	2	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	2	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	2	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	2	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	4連用長さ	2	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	3	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	3	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	3	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	3	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	3	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	3	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	4	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	4	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	4	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	4	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	4	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	4	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	5	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	5	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	5	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	5	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	5	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	5	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	6	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	6	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	6	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	6	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	6	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	6	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	7	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	7	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	7	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	7	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	7	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	7	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	8	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	8	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	8	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	8	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	8	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	8	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	9	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	9	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	9	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	9	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	9	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	9	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	10	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	10	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	標準長さ	10	1個
10-SY3000	Φ4ワンタッチ管継手	D側（2～10連）	12連用長さ	10	1個
10-SY3000	Φ6ワンタッチ管継手	D側（2～10連）	標準長さ	10	1個
10-SY3000	Φ4ワンタッチ管継手	U側（2～10連）	標準長さ	10	1個
10-SY3000	Φ6ワンタッチ管継手	U側（2～10連）	標準長さ	10	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	11	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	11	1個
10-SY3000	Φ4ワンタッチ管継手	両側（2～20連）	標準長さ	12	1個
10-SY3000	Φ6ワンタッチ管継手	両側（2～20連）	標準長さ	12	1個

通常単価(税別) (税込単価)	通常出荷日

8,523円 ( 9,375円 )	19日目
8,523円 ( 9,375円 )	19日目
7,634円 ( 8,397円 )	19日目
7,634円 ( 8,397円 )	19日目
7,634円 ( 8,397円 )	19日目
7,634円 ( 8,397円 )	19日目
7,814円 ( 8,595円 )	19日目
10,308円 ( 11,339円 )	19日目
10,308円 ( 11,339円 )	19日目
9,420円 ( 10,362円 )	19日目
9,420円 ( 10,362円 )	19日目
9,420円 ( 10,362円 )	19日目
9,420円 ( 10,362円 )	19日目
12,093円 ( 13,302円 )	19日目
12,093円 ( 13,302円 )	19日目
11,205円 ( 12,326円 )	19日目
11,205円 ( 12,326円 )	19日目
11,205円 ( 12,326円 )	19日目
11,205円 ( 12,326円 )	19日目
13,879円 ( 15,267円 )	19日目
13,879円 ( 15,267円 )	19日目
12,989円 ( 14,288円 )	19日目
12,989円 ( 14,288円 )	19日目
12,989円 ( 14,288円 )	19日目
12,989円 ( 14,288円 )	19日目
15,664円 ( 17,230円 )	19日目
15,664円 ( 17,230円 )	19日目
14,774円 ( 16,251円 )	19日目
14,774円 ( 16,251円 )	19日目
14,774円 ( 16,251円 )	19日目
14,774円 ( 16,251円 )	19日目
17,449円 ( 19,194円 )	19日目
17,449円 ( 19,194円 )	19日目
16,559円 ( 18,215円 )	19日目
16,559円 ( 18,215円 )	19日目
16,559円 ( 18,215円 )	19日目
16,559円 ( 18,215円 )	19日目
19,233円 ( 21,156円 )	19日目
19,233円 ( 21,156円 )	19日目
18,344円 ( 20,178円 )	19日目
18,344円 ( 20,178円 )	19日目
18,344円 ( 20,178円 )	19日目
18,344円 ( 20,178円 )	19日目
21,018円 ( 23,120円 )	19日目
21,018円 ( 23,120円 )	19日目
20,129円 ( 22,142円 )	19日目
20,129円 ( 22,142円 )	19日目
20,129円 ( 22,142円 )	19日目
20,129円 ( 22,142円 )	19日目
22,803円 ( 25,083円 )	19日目
22,803円 ( 25,083円 )	19日目
21,914円 ( 24,105円 )	19日目
22,093円 ( 24,302円 )	19日目
21,914円 ( 24,105円 )	19日目
21,914円 ( 24,105円 )	19日目
21,914円 ( 24,105円 )	19日目
24,588円 ( 27,047円 )	19日目
24,588円 ( 27,047円 )	19日目
26,373円 ( 29,010円 )	19日目
26,373円 ( 29,010円 )	19日目

基本情報

基本情報

【10-シリーズクリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
