5ポートクリーン 10-SY3000・5000・7000 ベース配管形個別配線タイプ

カタログ

通常単価(税別): 4,149円～25,796円

税込単価: 4,564円～28,376円

通常出荷日：18日目～19日目

【10-シリーズクリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

5ポートソレノイドバルブ SY3000・5000・7000 直接配管形個別配線タイプ

通常価格(税別)： 3,106円 (税込価格：3,417円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

5ポートソレノイドバルブ SY3000・5000・7000 ベース配管形個別配線タイプ

通常価格(税別)： 3,244円 (税込価格：3,568円)

通常出荷日：在庫品1日目

未確定：候補が274型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

10-SY3000：10-SS5Y3-41-［連数］-M5、C4／C6／N3／N7□

注）［］はACの場合。

10-SY3000：10-SS5Y3-42-［連数］-C4／C6／N3／N7□

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000・7000シリーズベース配管形マニホールド一体形ベース個別配線タイプ外形図02

注）［］はACの場合。

製品仕様

型式表示方法

■41型／コンパクトタイプ

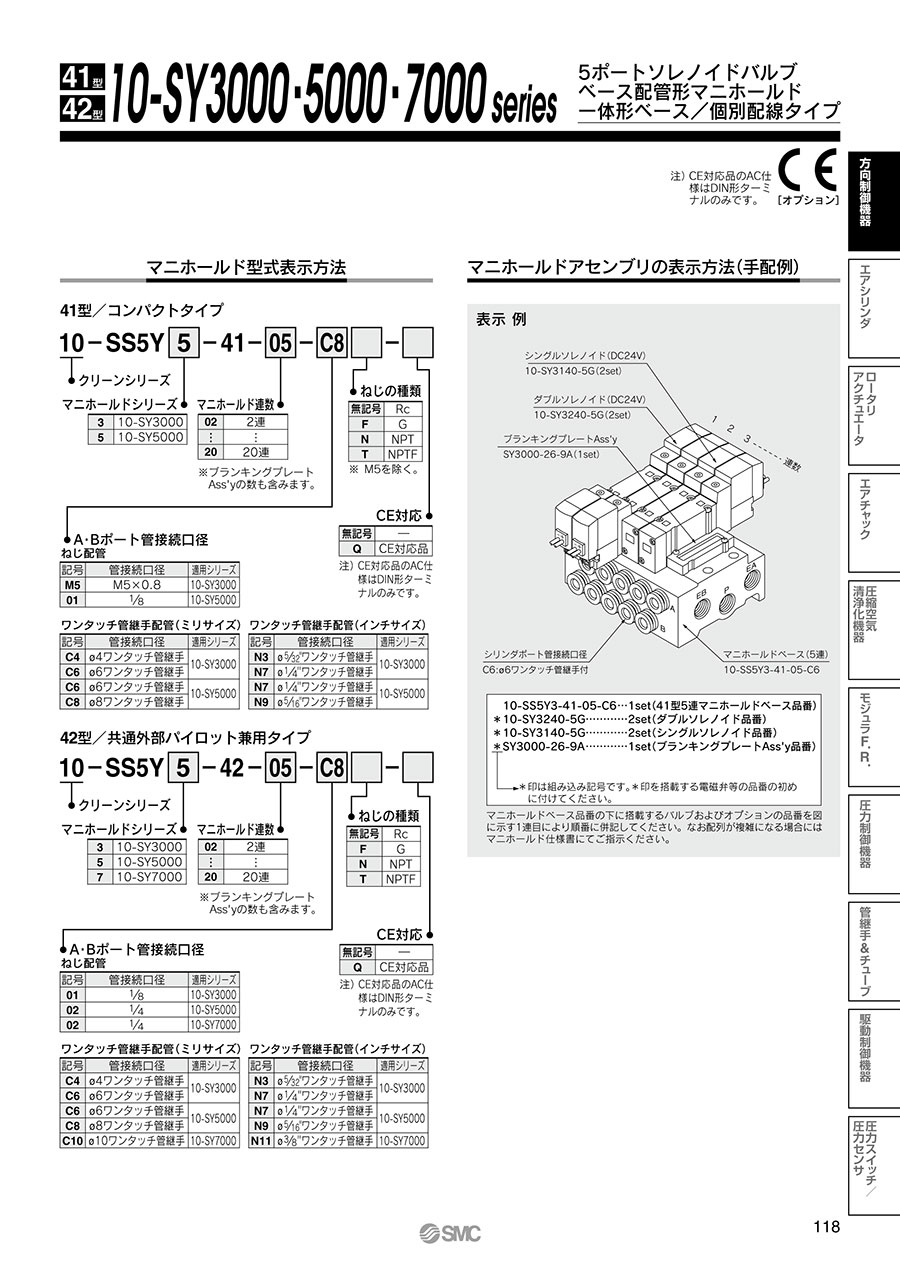

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000・7000シリーズベース配管形マニホールド一体形ベース個別配線タイプ型番表示方法01

■42型／共通外部パイロット兼用タイプ

5ポートソレノイドバルブクリーンシリーズ 10-SY3000・5000・7000シリーズベース配管形マニホールド一体形ベース個別配線タイプ型番表示方法02

仕様

型番		10-SS5Y3-41	10-SS5Y3-42	10-SS5Y5-41	10-SS5Y5-42
適用バルブ		10-SY3□40		10-SY5□40
マニホールド形式		単一ベース形Bマウント
P（SUP）・R（EXH）方式		共通SUP・EXH
バルブ連数		2～20連^注1）
A・Bポート配管仕様	場所	ベース
A・Bポート配管仕様	方向	横
管接続口径	P、EA、EBポート	1/8		1/4
管接続口径	A、Bポート	M5×0.8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手）	1/8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手）	1/8 C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手）	1/4 C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手）
マニホールドベース質量 W（g） n：連数		W=30n+50	W=37n+63	W=61n+101	W=79n+127

注1）10連以上の場合は、両側のPポートに加圧し、両側のEA、EBポートより排気してください。

寸法

連数n	2連	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20連
L1	38.5	49	59.5	70	80.5	91	101.5	112	122.5	133	143.5	154	164.5	175	185.5	196	206.5	217	227.5
L2	30.5	41	51.5	62	72.5	83	93.5	104	114.5	125	135.5	146	156.5	167	177.5	188	198.5	209	219.5

流量特性表

型番	管接続口径		流量特性
	1、5、3 （P、EA、EB）	4、2 （A、B）	1→4/2（P→A/B）			4/2→5/3（A/B→EA/EB）
	1、5、3 （P、EA、EB）	4、2 （A、B）	C［dm³/（s・bar）］	b	Cv	C［dm³/（s・bar）］	b	Cv
10-SS5Y3-41	1/8	C6	0.75	0.19	0.18	0.81	0.23	0.20
10-SS5Y3-42	1/8	C6	0.75	0.20	0.18	0.82	0.20	0.20
10-SS5Y5-41	1/4	C8	1.8	0.23	0.44	1.9	0.16	0.45
10-SS5Y5-42	1/4	C8	1.9	0.20	0.46	1.9	0.12	0.43

注）マニホールドベース（5連）取付け時の値。2位置タイプ単独作動の場合。

型番リスト

表示件数

型番

適用バルブ	種別	連数	ポート管接続口径	ねじ規格	最小発注数量

10-SY3000	41型コンパクトタイプ	2	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	2	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	2	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	3	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	3	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	3	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	3	Φ1/4"ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	4	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	4	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	4	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	5	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	5	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	5	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	6	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	6	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	6	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	7	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	7	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	7	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	7	Φ5/32"ワンタッチ管継手	NPTF	1個
10-SY3000	41型コンパクトタイプ	8	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	8	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	8	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	9	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	9	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	9	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	10	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	10	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	10	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	10	Φ5/32"ワンタッチ管継手	NPTF	1個
10-SY3000	41型コンパクトタイプ	11	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	11	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	12	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	12	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	12	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	13	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	13	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	14	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	14	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	14	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	15	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	15	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	15	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	16	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	16	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	16	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	17	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	17	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	17	M5×0.8	Rc	1個
10-SY3000	41型コンパクトタイプ	18	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	19	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	19	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	20	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	41型コンパクトタイプ	20	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	42型共通外部パイロット兼用タイプ	2	1/8	Rc	1個
10-SY3000	42型共通外部パイロット兼用タイプ	2	1/8	NPT	1個
10-SY3000	42型共通外部パイロット兼用タイプ	2	Φ4ワンタッチ管継手	Rc	1個
10-SY3000	42型共通外部パイロット兼用タイプ	2	Φ6ワンタッチ管継手	Rc	1個
10-SY3000	42型共通外部パイロット兼用タイプ	3	1/8	Rc	1個
10-SY3000	42型共通外部パイロット兼用タイプ	3	1/8	NPT	1個
