メカニカル部品技術窓口
絞り込み条件
未確定：候補が78型番あります。
揺動角度 A
- 90°
- 90°
- 100°
- 180°
- 180°
- 190°
許容運動エネルギー(J)
許容運動エネルギー2(J)
~mm- 0.01
- 0.05
- 0.12
- 0.98
サイズ
~mm- 30
- 50
リード線(m)
~mm- 0.5
- 1
- 3
- 5
- なし
クッション
出荷日
- すべて
- 19日以内
ロータリアクチュエータ ラックピニオンタイプ クリーンシリーズ 11-CRA1-Zシリーズ
- 通常単価(税別)
- 31,910円～52,263円
- 税込単価
- 35,101円～57,489円
通常出荷日：19日目
【11-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が78型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形：11-C□RA1□S30
※（ ）内寸法は揺動角度180°の場合
基本形：11-C□RA1□S50
※（ ）内寸法は揺動角度180°、190°の場合
- 本図は、Bポート加圧状態を示しています。
- 本図はオートスイッチを取付けた状態を示しています。（*印部の寸法はオートスイッチなしの場合は不要です）
注）平行キーは同梱出荷（未組付）となります。
製品仕様

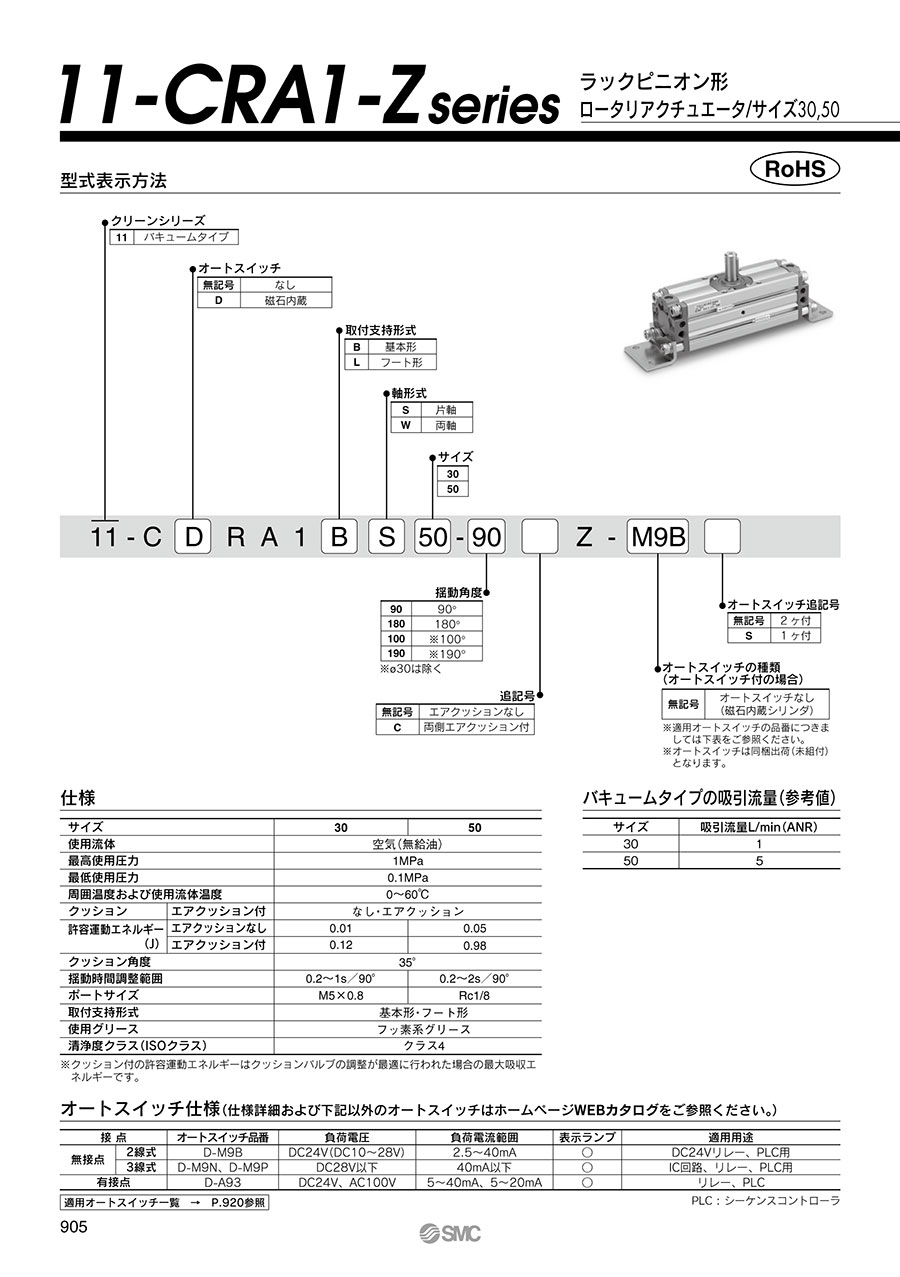

型式表示方法
仕様
| サイズ | 30 | 50 | |
|---|---|---|---|
| 使用流体 | 空気（無給油） | ||
| 最高使用圧力 | 1MPa | ||
| 最低使用圧力 | 0.1MPa | ||
| 周囲温度および使用流体温度 | 0～60℃ | ||
| クッション | エアクッション付 | なし・エアクッション | |
| 許容運動エネルギー（J） | エアクッションなし | 0.01 | 0.05 |
| エアクッション付 | 0.12 | 0.98 | |
| クッション角度 | 35° | ||
| 揺動時間調整範囲 | 0.2～1s／90° | 0.2～2s／90° | |
| ポートサイズ | M5×0.8 | Rc1/8 | |
| 取付支持形式 | 基本形・フート形 | ||
| 使用グリース | ふっ素系グリース | ||
| 清浄度クラス（ISOクラス） | クラス4 | ||
※クッション付の許容運動エネルギーはクッションバルブの調整が最適に行われた場合の最大吸収エネルギーです。
バキュームタイプの吸引流量（参考値）
| サイズ | 吸引流量L／min（ANR） |
|---|---|
| 30 | 1 |
| 50 | 5 |
オートスイッチ仕様
| 接点 | オートスイッチ型番 | 負荷電圧 | 負荷電流範囲 | 表示ランプ | 適用用途 | |
|---|---|---|---|---|---|---|
| 無接点 | 2線式 | D-M9B | DC24V（DC10～28V） | 2.5～40mA | ○ | DC24Vリレー、PLC用 |
| 3線式 | D-M9N、D-M9P | DC28V以下 | 40mA以下 | ○ | IC回路、リレー、PLC用 | |
| 有接点 | D-A93 | DC24V、AC100V | 5～40mA、5～20mA | ○ | リレー、PLC | |
※PLC：シーケンスコントローラ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
43,425円 ( 47,768円 ) | 19日目 |
47,082円 ( 51,790円 ) | 19日目 |
43,733円 ( 48,106円 ) | 19日目 |
35,793円 ( 39,372円 ) | 19日目 |
42,744円 ( 47,018円 ) | 19日目 |
40,345円 ( 44,380円 ) | 19日目 |
44,050円 ( 48,455円 ) | 19日目 |
38,065円 ( 41,872円 ) | 19日目 |
46,591円 ( 51,250円 ) | 19日目 |
40,074円 ( 44,081円 ) | 19日目 |
38,559円 ( 42,415円 ) | 19日目 |
39,096円 ( 43,006円 ) | 19日目 |
40,345円 ( 44,380円 ) | 19日目 |
39,627円 ( 43,590円 ) | 19日目 |
42,394円 ( 46,633円 ) | 19日目 |
42,929円 ( 47,222円 ) | 19日目 |
44,178円 ( 48,596円 ) | 19日目 |
49,521円 ( 54,473円 ) | 19日目 |
47,470円 ( 52,217円 ) | 19日目 |
48,056円 ( 52,862円 ) | 19日目 |
44,357円 ( 48,793円 ) | 19日目 |
48,265円 ( 53,092円 ) | 19日目 |
45,161円 ( 49,677円 ) | 19日目 |
49,525円 ( 54,478円 ) | 19日目 |
45,161円 ( 49,677円 ) | 19日目 |
36,239円 ( 39,863円 ) | 19日目 |
39,006円 ( 42,907円 ) | 19日目 |
39,542円 ( 43,496円 ) | 19日目 |
45,600円 ( 50,160円 ) | 19日目 |
41,813円 ( 45,994円 ) | 19日目 |
47,470円 ( 52,217円 ) | 19日目 |
46,902円 ( 51,592円 ) | 19日目 |
50,041円 ( 55,045円 ) | 19日目 |
51,925円 ( 57,118円 ) | 19日目 |
38,426円 ( 42,269円 ) | 19日目 |
43,157円 ( 47,473円 ) | 19日目 |
51,079円 ( 56,187円 ) | 19日目 |
47,426円 ( 52,169円 ) | 19日目 |
46,418円 ( 51,060円 ) | 19日目 |
46,097円 ( 50,707円 ) | 19日目 |
32,979円 ( 36,277円 ) | 19日目 |
35,744円 ( 39,318円 ) | 19日目 |
36,279円 ( 39,907円 ) | 19日目 |
37,529円 ( 41,282円 ) | 19日目 |
38,065円 ( 41,872円 ) | 19日目 |
41,421円 ( 45,563円 ) | 19日目 |
42,022円 ( 46,224円 ) | 19日目 |
37,707円 ( 41,478円 ) | 19日目 |
38,243円 ( 42,067円 ) | 19日目 |
39,160円 ( 43,076円 ) | 19日目 |
38,778円 ( 42,656円 ) | 19日目 |
41,455円 ( 45,601円 ) | 19日目 |
39,164円 ( 43,080円 ) | 19日目 |
36,916円 ( 40,608円 ) | 19日目 |
40,419円 ( 44,461円 ) | 19日目 |
44,120円 ( 48,532円 ) | 19日目 |
49,006円 ( 53,907円 ) | 19日目 |
45,696円 ( 50,266円 ) | 19日目 |
37,578円 ( 41,336円 ) | 19日目 |
42,130円 ( 46,343円 ) | 19日目 |
詳細情報
基本情報
【11-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
