真空レギュレータ クリーンシリーズ 銅系・フッ素系不可仕様 10-/20-IRV10・20シリーズ
- 通常単価(税別)
- 7,479円～20,658円
- 税込単価
- 8,227円～22,724円
【10-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止【20-シリー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
標準配管仕様
10-IRV10-□□□G：圧力計付
10-IRV20-□□□G：圧力計付
一面配管仕様
10-IRV10A-□□□G：圧力計付
10-IRV20A-□□□G：圧力計付
製品仕様

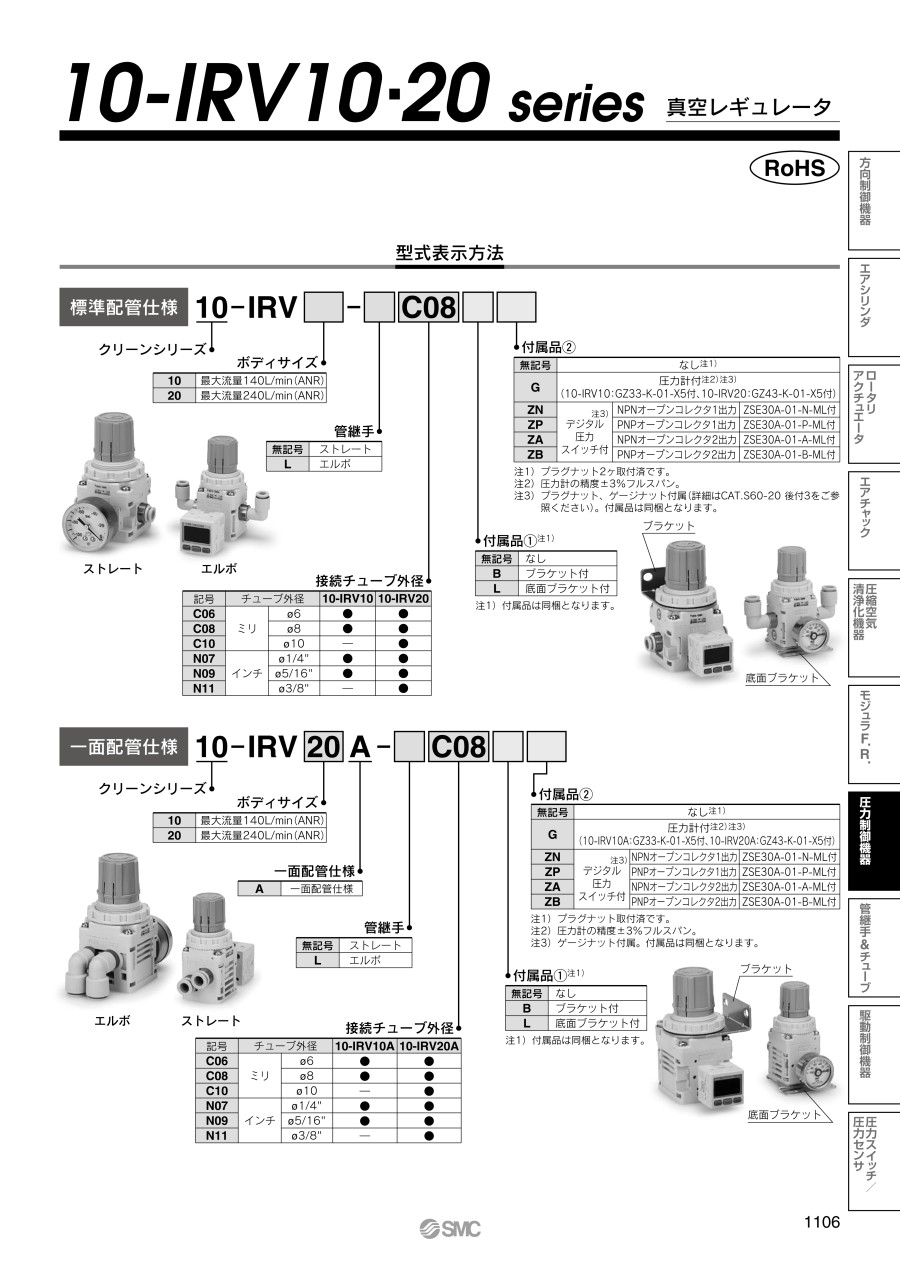

型式表示方法
標準仕様
| 型番 | 10-IRV10 | 10-IRV20 | |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 設定圧力範囲注1） | -100～-1.3kPa | ||
| 大気吸込消費量注2） | 0.6L/min（ANR）以下 | ||
| ハンドル分解能 | 0.13kPa以下 | ||
| 周囲温度および使用流体温度 | 5～60℃ | ||
| VAC.側チューブ外径 | φ6、φ8、φ1/4”、φ5/16” | φ6、φ8、φ10、φ1/4”、φ5/16”、φ3/8” | |
| SET.側チューブ外径 | |||
| 質量（付属品なし） | 標準配管仕様 | 135g（10-IRV10-C08） | 250g（10-IRV20-C10） |
| 一面配管仕様 | 125g（10-IRV10A-C08） | 125g（10-IRV20A-C10） | |
注1）真空ポンプの圧力により変化しますのでご注意ください。
注2）常時大気から空気を取込んでいます。
流量特性（代表値）
- 条件：真空ポンプ排気速度2,500L/min、VAC.側圧力-101kPa（初期設定時）
10-IRV10-C08（ワンタッチ管継手φ8）
10-IRV10-C20（ワンタッチ管継手φ10）
圧力特性（代表値）
10-IRV10
10-IRV20
構造
作動原理
ハンドルを右回転させると設定スプリングの力によって、ダイヤフラムとバルブが押し下げられVAC.側とSET.側が通じ、SET.側の真空度が高くなります（絶対真空寄りに変化する）。
さらにSET.側の真空圧力はエア通路を通り、真空室に導かれ、ダイヤフラムの上面に作用し、設定スプリングの圧縮力と対抗し、SET.側圧力が設定されます。SET.側が所定の設定値より真空度が高くなった場合（絶対真空寄りに変化する）は、設定スプリングと真空室のSET.側圧力との平衡が崩れ、ダイヤフラムが上に押し上げられます。よって、バルブが閉じて、大気吸い込み弁が開き、大気がSET.側に流入して、設定スプリングの圧縮力とSET.側圧力が平衡したところで、SET.側圧力となります。また、SET.側圧力が所定の設定値より真空度が低くなった場合（大気圧寄りに変化する）は、設定スプリングと真空室との平衡が崩れ、ダイヤフラムが下へ押し下げられます。
よって、大気吸込み弁が閉じて、バルブがhば開き、VAC.側に吸入され、設定スプリング圧縮力とSET.側圧力が平衡したところで、SET.側圧力となります。
継手部寸法
■圧力計付
■デジタル圧力スイッチ付
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,479円 ( 8,227円 ) | 19日目 |
7,719円 ( 8,491円 ) | 19日目 |
10,056円 ( 11,062円 ) | 19日目 |
7,721円 ( 8,493円 ) | 19日目 |
15,007円 ( 16,508円 ) | 19日目 |
16,585円 ( 18,244円 ) | 19日目 |
16,131円 ( 17,744円 ) | 19日目 |
9,827円 ( 10,810円 ) | 19日目 |
7,860円 ( 8,646円 ) | 19日目 |
10,194円 ( 11,213円 ) | 19日目 |
14,778円 ( 16,256円 ) | 19日目 |
7,479円 ( 8,227円 ) | 19日目 |
7,719円 ( 8,491円 ) | 19日目 |
10,056円 ( 11,062円 ) | 19日目 |
15,006円 ( 16,507円 ) | 19日目 |
16,602円 ( 18,262円 ) | 19日目 |
9,827円 ( 10,810円 ) | 19日目 |
10,194円 ( 11,213円 ) | 19日目 |
14,778円 ( 16,256円 ) | 19日目 |
7,760円 ( 8,536円 ) | 19日目 |
8,001円 ( 8,801円 ) | 19日目 |
10,334円 ( 11,367円 ) | 6日目 |
8,002円 ( 8,802円 ) | 19日目 |
15,288円 ( 16,817円 ) | 19日目 |
16,441円 ( 18,085円 ) | 19日目 |
10,108円 ( 11,119円 ) | 19日目 |
8,771円 ( 9,648円 ) | 19日目 |
10,476円 ( 11,524円 ) | 19日目 |
17,081円 ( 18,789円 ) | 19日目 |
7,760円 ( 8,536円 ) | 19日目 |
8,001円 ( 8,801円 ) | 19日目 |
10,334円 ( 11,367円 ) | 19日目 |
8,002円 ( 8,802円 ) | 19日目 |
15,287円 ( 16,816円 ) | 19日目 |
10,110円 ( 11,121円 ) | 19日目 |
8,140円 ( 8,954円 ) | 19日目 |
10,476円 ( 11,524円 ) | 19日目 |
16,689円 ( 18,358円 ) | 19日目 |
7,760円 ( 8,536円 ) | 19日目 |
10,335円 ( 11,369円 ) | 19日目 |
7,479円 ( 8,227円 ) | 19日目 |
10,056円 ( 11,062円 ) | 19日目 |
16,585円 ( 18,244円 ) | 19日目 |
10,056円 ( 11,062円 ) | 19日目 |
7,947円 ( 8,742円 ) | 19日目 |
17,081円 ( 18,789円 ) | 19日目 |
10,294円 ( 11,323円 ) | 19日目 |
7,947円 ( 8,742円 ) | 19日目 |
8,328円 ( 9,161円 ) | 19日目 |
11,436円 ( 12,580円 ) | 19日目 |
9,187円 ( 10,106円 ) | 19日目 |
15,614円 ( 17,175円 ) | 19日目 |
15,247円 ( 16,772円 ) | 19日目 |
8,532円 ( 9,385円 ) | 19日目 |
10,522円 ( 11,574円 ) | 19日目 |
8,227円 ( 9,050円 ) | 19日目 |
10,805円 ( 11,886円 ) | 19日目 |
18,015円 ( 19,817円 ) | 19日目 |
16,908円 ( 18,599円 ) | 19日目 |
10,944円 ( 12,038円 ) | 19日目 |
詳細情報
基本情報
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
