SMC

耐水性向上 JIS規格準拠薄形油圧シリンダ CH□KDシリーズ

カタログ

通常単価(税別): 9,518円～83,459円

税込単価: 10,470円～91,805円

通常出荷日：16日目～19日目

【特長】・工作機械でのクーラント液雰囲気中での使用に適します・食品機械、洗車機等の水滴飛散環境での使用...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

薄形油圧シリンダ複動：片ロッド CH□QBシリーズ

通常価格(税別)： 5,288円 (税込価格：5,817円)

通常出荷日：6 日目～

よく一緒に見られています

SMC

JIS規格準拠薄形油圧シリンダ CH□KDシリーズ

通常価格(税別)： 6,971円 (税込価格：7,668円)

通常出荷日：3 日目～

未確定：候補が688型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式表示方法

耐水性向上タイプ

仕様

チューブ内径（mm）	20	25	32	40	50	63	80	100
作動方式	複動／片ロッド形
使用流体	油圧作動油
呼び圧力	10MPa
耐圧力	15MPa
最高許容圧力	13MPa
最低作動圧力	0.3MPa
周囲温度および使用流体温度	オートスイッチなしの場合：-10～+80℃
周囲温度および使用流体温度	オートスイッチ付きの場合：-10～+60℃
ピストン速度	8～100mm/s
クッション	なし
ロッド先端ねじ	めねじ、おねじ
ストローク長さの許容差	0～+0.8mm
取付支持形式	基本形（通し穴）、フート形

規格表

単位：mm

※オートスイッチ付とスイッチなしの場合の本体は同一寸法です。

ロッド先端おねじの場合

耐水性向上タイプ

型番リスト

表示件数

...

型番

CHDKDB20R-15-M9BAVSBPC

CHDKDB20R-15M

CHDKDB20R-15M-M9BAL

CHDKDB20R-15M-M9BASDPC

CHDKDB20V-20-M9BASDPC

CHDKDB20V-20-M9BAVL

シリンダ呼びサイズ

(φ)

ストローク

(mm)

使用温度範囲

(℃)

ポートねじの種類

スイッチ

リード線

(m)

スイッチ数

コネクタの種類

ロッド先端ねじの種類

耐水性向上シリンダ

最小発注数量

20	5	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	5	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	10	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	10	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	10	-10～60	Rc	M9BA	3	1ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	10	-10～60	Rc	M9NA	3	1ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～60	Rc	M9BAV	0.5	2ヶ付	M8-4ピン	めねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～60	Rc	M9BA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～60	Rc	M9BA	0.5	2ヶ付	M12-4ピン	おねじ	パッキンNBR（ニトリルゴム）	1個
20	15	-10～60	Rc	M9NA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～60	Rc	M9BA	0.5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～60	Rc	M9BA	5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～60	Rc	M9NA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～60	Rc	M9BA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	20	-10～60	Rc	M9BA	5	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～60	Rc	M9BA	0.5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～60	Rc	M9BA	5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～60	Rc	M9BA	0.5	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～60	Rc	M9BA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	25	-10～60	Rc	M9BA	5	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～60	Rc	M9BA	3	3ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～60	Rc	M9BAV	3	1ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～60	Rc	M9BA	5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	30	-10～60	Rc	M9BA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	35	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	35	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	35	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	35	-10～60	Rc	M9BA	5	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	40	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	40	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	40	-10～60	Rc	M9BA	5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	40	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	40	-10～60	Rc	M9BA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	45	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	45	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	45	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	50	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	50	-10～60	Rc	M9BA	3	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	50	-10～60	Rc	M9BA	5	2ヶ付	なし	めねじ	パッキンNBR（ニトリルゴム）	1個
20	50	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	50	-10～60	Rc	M9BA	3	2ヶ付	なし	おねじ	パッキンNBR（ニトリルゴム）	1個
20	5	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンFKM（フッ素ゴム）	1個
20	10	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンFKM（フッ素ゴム）	1個
20	10	-10～60	Rc	M9BA	3	1ヶ付	なし	めねじ	パッキンFKM（フッ素ゴム）	1個
20	20	-10～80	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	めねじ	パッキンFKM（フッ素ゴム）	1個
20	20	-10～60	Rc	M9BA	0.5	2ヶ付	なし	めねじ	パッキンFKM（フッ素ゴム）	1個
20	20	-10～60	Rc	M9BA	0.5	2ヶ付	M12-4ピン	めねじ	パッキンFKM（フッ素ゴム）	1個
20	20	-10～60	Rc	M9BAV	3	2ヶ付	なし	めねじ	パッキンFKM（フッ素ゴム）	1個

通常単価(税別) (税込単価)	通常出荷日

10,442円 ( 11,486円 )	19日目
10,627円 ( 11,690円 )	19日目
10,627円 ( 11,690円 )	19日目
10,812円 ( 11,893円 )	19日目
15,425円 ( 16,968円 )	19日目
15,425円 ( 16,968円 )	19日目
10,812円 ( 11,893円 )	19日目
20,044円 ( 22,048円 )	19日目
21,479円 ( 23,627円 )	19日目
10,995円 ( 12,095円 )	19日目
20,227円 ( 22,250円 )	19日目
24,288円 ( 26,717円 )	19日目
20,227円 ( 22,250円 )	19日目
10,995円 ( 12,095円 )	19日目
19,490円 ( 21,439円 )	19日目
20,227円 ( 22,250円 )	19日目
20,967円 ( 23,064円 )	19日目
20,227円 ( 22,250円 )	19日目
11,181円 ( 12,299円 )	19日目
20,413円 ( 22,454円 )	19日目
21,151円 ( 23,266円 )	19日目
11,181円 ( 12,299円 )	19日目
19,674円 ( 21,641円 )	19日目
20,413円 ( 22,454円 )	19日目
21,151円 ( 23,266円 )	19日目
11,364円 ( 12,500円 )	19日目
19,858円 ( 21,844円 )	19日目
20,596円 ( 22,656円 )	19日目
21,336円 ( 23,470円 )	19日目
11,364円 ( 12,500円 )	19日目
20,596円 ( 22,656円 )	19日目
25,213円 ( 27,734円 )	19日目
16,350円 ( 17,985円 )	19日目
21,336円 ( 23,470円 )	19日目
11,550円 ( 12,705円 )	19日目
20,782円 ( 22,860円 )	19日目
11,550円 ( 12,705円 )	19日目
20,782円 ( 22,860円 )	19日目
11,735円 ( 12,909円 )	19日目
21,704円 ( 23,874円 )	19日目
11,735円 ( 12,909円 )	19日目
20,967円 ( 23,064円 )	19日目
21,704円 ( 23,874円 )	19日目
11,919円 ( 13,111円 )	19日目
21,151円 ( 23,266円 )	19日目
11,919円 ( 13,111円 )	19日目
21,151円 ( 23,266円 )	19日目
12,104円 ( 13,314円 )	19日目
12,104円 ( 13,314円 )	19日目
21,336円 ( 23,470円 )	19日目
22,075円 ( 24,283円 )	19日目
12,288円 ( 13,517円 )	19日目
21,521円 ( 23,673円 )	19日目
11,078円 ( 12,186円 )	19日目
11,265円 ( 12,392円 )	19日目
15,880円 ( 17,468円 )	19日目
11,635円 ( 12,799円 )	19日目
20,129円 ( 22,142円 )	19日目
24,929円 ( 27,422円 )	19日目
21,604円 ( 23,764円 )	19日目

...

基本情報

基本情報

【特長】
・工作機械でのクーラント液雰囲気中での使用に適します
・食品機械、洗車機等の水滴飛散環境での使用に対応

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

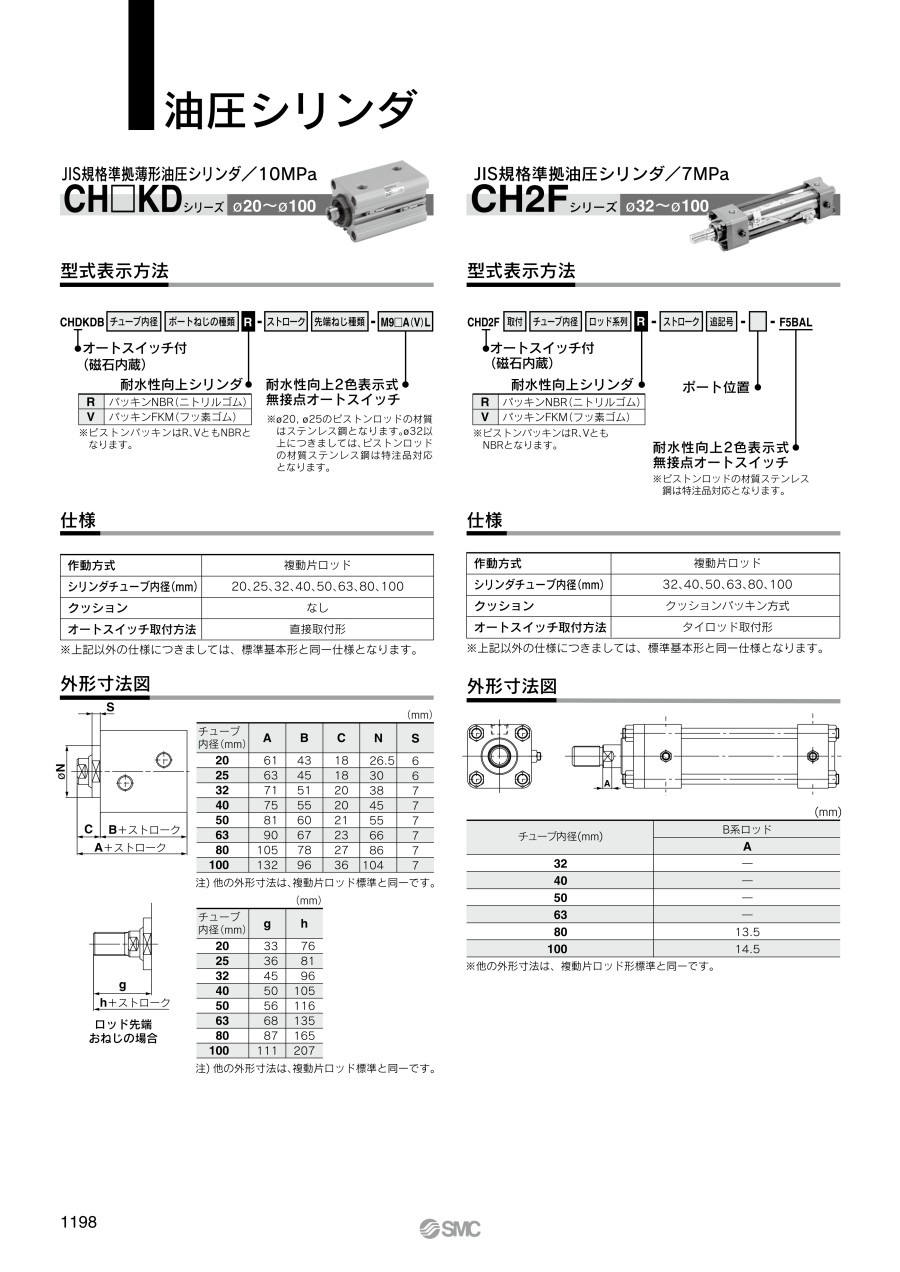

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
