デジタル表示付電子式圧力センサ PPG-Dシリーズ

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 7,861円～9,288円

税込単価: 8,647円～10,217円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

パレクトプレッシャスイッチ・センサ電子式小形圧力スイッチ・圧力センサ PPE（-A）シリーズ

通常価格(税別)： 6,207円 (税込価格：6,828円)

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

デジタル圧力センサ PPXシリーズ

4.3

通常価格(税別)： 7,347円 (税込価格：8,082円)

通常出荷日：在庫品1日目

【特長】・緑・赤の表示色の設定が可能となり、圧力状態が一目でわかります。・圧力...

詳細情報を確認する

種類
圧力センサ
配管ねじの呼び
1/8
本体材質
樹脂
センサ・モニタ構造
一体形
入力点数
1

未確定：候補が74型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

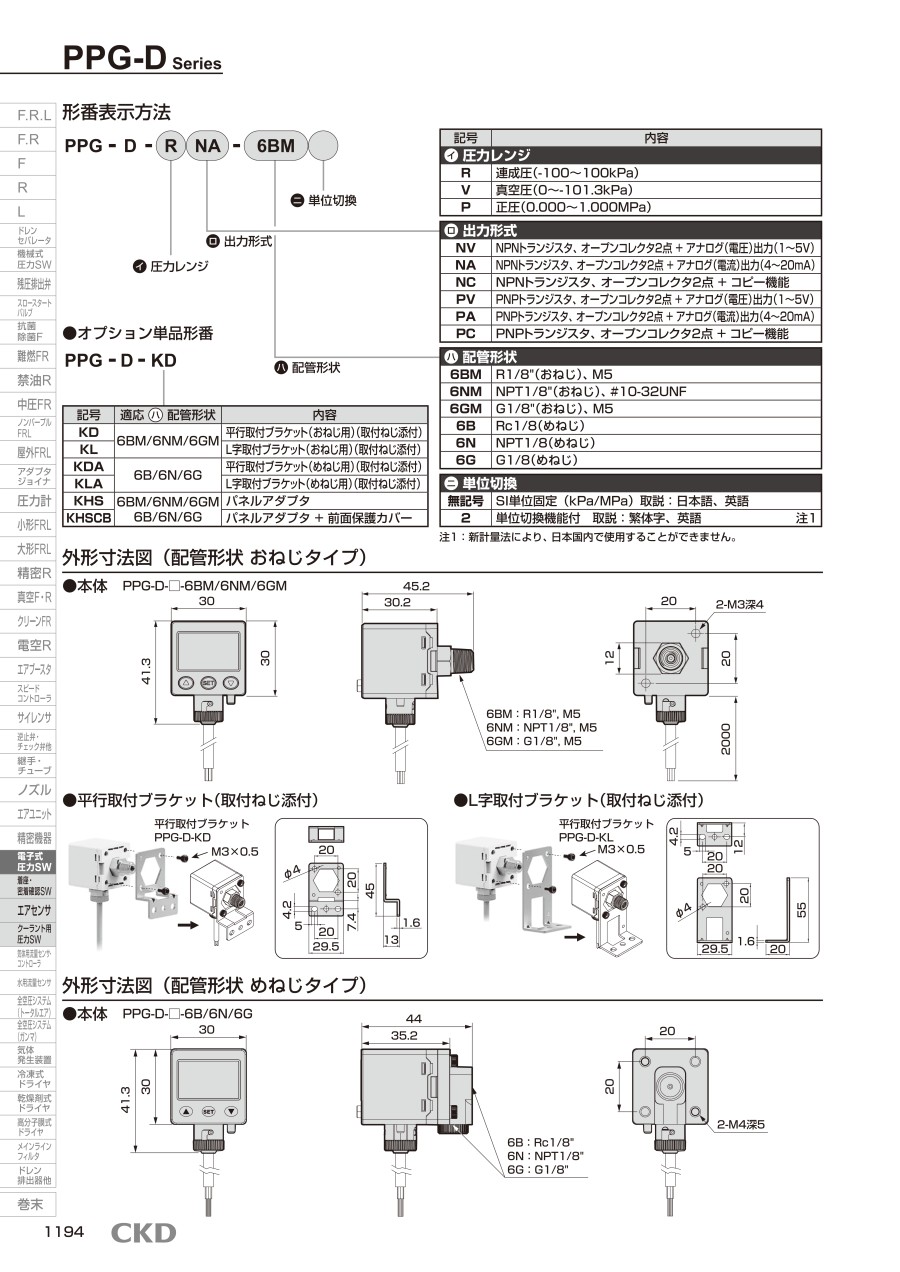

外形図

製品仕様

項目			PPG-D-P-□-□ （正圧）	PPG-D-V-□-□ （真空圧）	PPG-D-R-□-□ （連成圧）
定格圧力			0.000～1.000MPa	0.0～ -101.3kPa	-100.0～100.0kPa
設定圧力			-0.100～1.000MPa	10.0～ -101.3kPa	-101.0～101.0kPa
耐圧力			1.5MPa	300kPa
適用流体			清浄空気, 非腐食性・不燃性気体
表示単位		kPa	-	0.1
		MPa	0.001	-
		kgf/cm²	0.01	0.001
		bar	0.01	0.001
		psi	0.1	0.01
		inHg	-	0.1
電源電圧			DC12V～DC24V±10%、リップル（P-P）10%以下又はクラス2
消費電流			40mA以下（無負荷）
スイッチ出力	出力形式		NPN 又は PNP トランジスタ、オープンコレクタ2点
	最大負荷電流		125mA
	最大電源電圧		NPN出力：DC30V PNP出力：DC24V
	内部降下電圧		1.5V以下
	応答時間		2.5ms以下（チャタリング防止機能：25ms、100ms、250ms、500ms、1,000ms、1,500ms選択可能）
	スイッチ出力負荷短絡保護		有
アナログ出力注2 注3	電圧出力	電圧	1～5V（±2.5%）
	電圧出力	インピーダンス	約1kΩ
	電流出力	電圧	4～20mA（±2.5%）
	電流出力	インピーダンス	最大負荷インピーダンス：250Ω（DC12V） 600Ω（DC24V）最小負荷インピーダンス：50Ω
	直線性		±1% F.S.
表示	LCD表示		3 1/2桁, 7セグメント（赤／緑）
	スイッチON表示灯		橙（1、2 表示灯） OUT1 OUT2
	更新時間		約0.2秒
	表示精度		±2% F.S. ±1 digit（基準温度：25±3℃）
繰返し性（スイッチ出力）			±0.2% F.S. ±1 digit
耐環境性	保護構造		IP65
	使用周囲温度		0℃ ～ +50℃
	保存周囲温度		-10 ～ +60℃（ただし、結露および氷結しないこと）
	周囲湿度		35 ～ 85% RH（結露なきこと）
	耐電圧		AC1,000V、1分間（ケースとリード線間）
	絶縁抵抗		50MΩ（DC500V、ケースとリード線間）
	耐振動		複振幅1.5mm、10G、10Hz-55Hz-10Hz 1分間、 X、Y、Z各方向2時間
	耐衝撃		100m/s²（10G）、X、Y、Z各方向3回
温度特性			±2% F.S.（25℃基準）温度範囲0℃～50℃
接続口径			6BM：R1/8"、M5 6NM：NPT1/8"、#10-32UNF 6GM：G1/8"、M5 6B：Rc1/8（めねじ）、6N：NPN1/8（めねじ）、6G：G1/8（めねじ）
リード線			耐油ケーブル（0.15mm²）
質量			おねじタイプ：約86g（リード線2m含む）／めねじタイプ：約115g（リード線2m含む）

注1：ワンポイントセットモードとウインドウコンパレータモードのヒステリシスの値は1～8桁の間で調整可能です。
注2：アナログ電圧出力を選択したときはアナログ電流出力を同時に選択できません。
注3：アナログ電流出力を選択したときはアナログ電圧出力を同時に選択できません。

表示部説明

使用例

内部回路および接続方法

PPG-D-□NV
2NPN+アナログ出力（1～5V）

PPG-D-□NA
2NPN+アナログ出力（4～20mA）

PPG-D-□NC
2NPN+コピー機能

PPG-D-□PV
2PNP+アナログ出力（1～5V）

PPG-D-□PA
2PNP+アナログ出力（4～20mA）

PPG-D-□PC
2PNP+コピー機能

商品特長詳細

2色表示
コピー機能
ヒステリシス設定可能

注意・禁止事項

プロテクター（IP65）

保護構造IP65として使用する為、必ずこの部品を組付けて使用してください。

型番リスト

表示件数

型番

出力方式	配管口の種類	配管ねじの種類	出力点数	アナログ出力仕様	圧力レンジ	コピー機能	最小発注数量

NPNオープンコレクタ / アナログ	めねじ	Rc(R)	3	電流	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	Rc(R)	3	電流	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	G	3	電流	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	NPT	3	電流	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ	めねじ	Rc(R)	2	-	正圧(0.000～1.000MPa)	あり	1個
NPNオープンコレクタ	おねじ	Rc(R)	2	-	正圧(0.000～1.000MPa)	あり	1個
NPNオープンコレクタ	おねじ	G	2	-	正圧(0.000～1.000MPa)	あり	1個
NPNオープンコレクタ	おねじ	NPT	2	-	正圧(0.000～1.000MPa)	あり	1個
NPNオープンコレクタ / アナログ	めねじ	Rc(R)	3	電圧	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	Rc(R)	3	電圧	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	G	3	電圧	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	NPT	3	電圧	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	めねじ	Rc(R)	3	電流	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	Rc(R)	3	電流	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	めねじ	G	3	電流	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	G	3	電流	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	NPT	3	電流	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ	めねじ	Rc(R)	2	-	正圧(0.000～1.000MPa)	あり	1個
PNPオープンコレクタ	おねじ	Rc(R)	2	-	正圧(0.000～1.000MPa)	あり	1個
PNPオープンコレクタ	めねじ	G	2	-	正圧(0.000～1.000MPa)	あり	1個
PNPオープンコレクタ	おねじ	G	2	-	正圧(0.000～1.000MPa)	あり	1個
PNPオープンコレクタ	おねじ	NPT	2	-	正圧(0.000～1.000MPa)	あり	1個
PNPオープンコレクタ / アナログ	めねじ	Rc(R)	3	電圧	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	Rc(R)	3	電圧	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	めねじ	G	3	電圧	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	G	3	電圧	正圧(0.000～1.000MPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	NPT	3	電圧	正圧(0.000～1.000MPa)	なし	1個
NPNオープンコレクタ / アナログ	めねじ	Rc(R)	3	電流	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	Rc(R)	3	電流	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	G	3	電流	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	NPT	3	電流	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ	めねじ	Rc(R)	2	-	連成圧(-100～100kPa)	あり	1個
NPNオープンコレクタ	おねじ	Rc(R)	2	-	連成圧(-100～100kPa)	あり	1個
NPNオープンコレクタ	おねじ	G	2	-	連成圧(-100～100kPa)	あり	1個
NPNオープンコレクタ	おねじ	NPT	2	-	連成圧(-100～100kPa)	あり	1個
NPNオープンコレクタ / アナログ	めねじ	Rc(R)	3	電圧	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	Rc(R)	3	電圧	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	めねじ	G	3	電圧	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	G	3	電圧	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	NPT	3	電圧	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	めねじ	Rc(R)	3	電流	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	Rc(R)	3	電流	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	G	3	電流	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	NPT	3	電流	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ	めねじ	Rc(R)	2	-	連成圧(-100～100kPa)	あり	1個
PNPオープンコレクタ	おねじ	Rc(R)	2	-	連成圧(-100～100kPa)	あり	1個
PNPオープンコレクタ	おねじ	G	2	-	連成圧(-100～100kPa)	あり	1個
PNPオープンコレクタ	おねじ	NPT	2	-	連成圧(-100～100kPa)	あり	1個
PNPオープンコレクタ / アナログ	めねじ	Rc(R)	3	電圧	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	Rc(R)	3	電圧	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	G	3	電圧	連成圧(-100～100kPa)	なし	1個
PNPオープンコレクタ / アナログ	おねじ	NPT	3	電圧	連成圧(-100～100kPa)	なし	1個
NPNオープンコレクタ / アナログ	めねじ	Rc(R)	3	電流	真空圧(0～-101.3kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	Rc(R)	3	電流	真空圧(0～-101.3kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	G	3	電流	真空圧(0～-101.3kPa)	なし	1個
NPNオープンコレクタ / アナログ	おねじ	NPT	3	電流	真空圧(0～-101.3kPa)	なし	1個
NPNオープンコレクタ	めねじ	Rc(R)	2	-	真空圧(0～-101.3kPa)	あり	1個
NPNオープンコレクタ	おねじ	Rc(R)	2	-	真空圧(0～-101.3kPa)	あり	1個
NPNオープンコレクタ	おねじ	G	2	-	真空圧(0～-101.3kPa)	あり	1個
NPNオープンコレクタ	おねじ	NPT	2	-	真空圧(0～-101.3kPa)	あり	1個

通常単価(税別) (税込単価)	通常出荷日

8,874円 ( 9,761円 )	5日目
8,874円 ( 9,761円 )	5日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,411円 ( 9,252円 )	54日目
8,411円 ( 9,252円 )	5日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目
8,874円 ( 9,761円 )	5日目
8,759円 ( 9,635円 )	5日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	57日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
7,861円 ( 8,647円 )	5日目
8,411円 ( 9,252円 )	5日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目
8,293円 ( 9,122円 )	54日目
8,874円 ( 9,761円 )	5日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,874円 ( 9,761円 )	5日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	5日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	51日目
8,293円 ( 9,122円 )	54日目
8,874円 ( 9,761円 )	5日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目
8,293円 ( 9,122円 )	81日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
8,874円 ( 9,761円 )	54日目
8,293円 ( 9,122円 )	54日目
8,293円 ( 9,122円 )	54日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	5日目
7,861円 ( 8,647円 )	54日目
7,861円 ( 8,647円 )	54日目

基本情報

基本情報

【特長】
・緑・赤の表示色の設定が可能となり、圧力状態が一目でわかります。
・圧力単位切換が可能です。
・工数低減・ミス防止に最適です。
・保護構造：IP65。
・ケーブルがコネクタ接続のため、電気配線後の圧力スイッチ取付が可能です。
・めねじ、おねじから選択頂けます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

デジタル表示付電子式圧力センサ PPG-Dシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品デジタル表示付電子式圧力センサ PPG-Dシリーズ	デジタル表示付電子式圧力センサ PPG-Cシリーズ	電子式圧力スイッチ PS4シリーズ	1出力 3画面デジタル圧力スイッチ二次電池 25A-ZSE20（F）・ISE20	3画面高精度デジタル圧力スイッチ汎用流体用 ISE70G・75G・76G・77Gシリーズ	空気用フローコントローラ PFCQシリーズ
メーカー	ＣＫＤ	ＣＫＤ	コガネイ	SMC	SMC	SMC
通常価格	7,861円-	7,651円 -	11,832円 -	8,677円	23,595円 -	83,979円 -
通常出荷日	5日目〜	4日目〜	在庫品1日目〜	9日目	6日目〜	19日目
種類	圧力センサ	圧力センサ	圧力スイッチ	圧力スイッチ	圧力スイッチ	フローコントローラ
配管ねじの呼び	1/8	1/8	1/8	M5x0.8	1/4	1/2
本体材質	樹脂	樹脂	樹脂	樹脂+金属	アルミニウム	樹脂+金属
センサ・モニタ構造	一体形	一体形	一体形	一体形	一体形	分離型・モニタ部
入力点数	1	1	4	1	1	2
