オークラ輸送機

ジャブコンⅡ 小もの乗り移り搬送用ナイフエッジタイプ JBS

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オークラ輸送機

通常出荷日：9 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オークラ輸送機

通常出荷日：11 日目

【特長】・小物品をスムーズに乗り移り。・20mm程度の搬送物まで対応。【注意事...

ベルト種類
平ベルト
駆動種類
センタードライブ
最大搬送重量 (kg)
8
特徴
ナイフエッジ仕様
最大搬送速度 (m/min)
19.9
ベルト材質
ポリウレタン

ご注意

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報

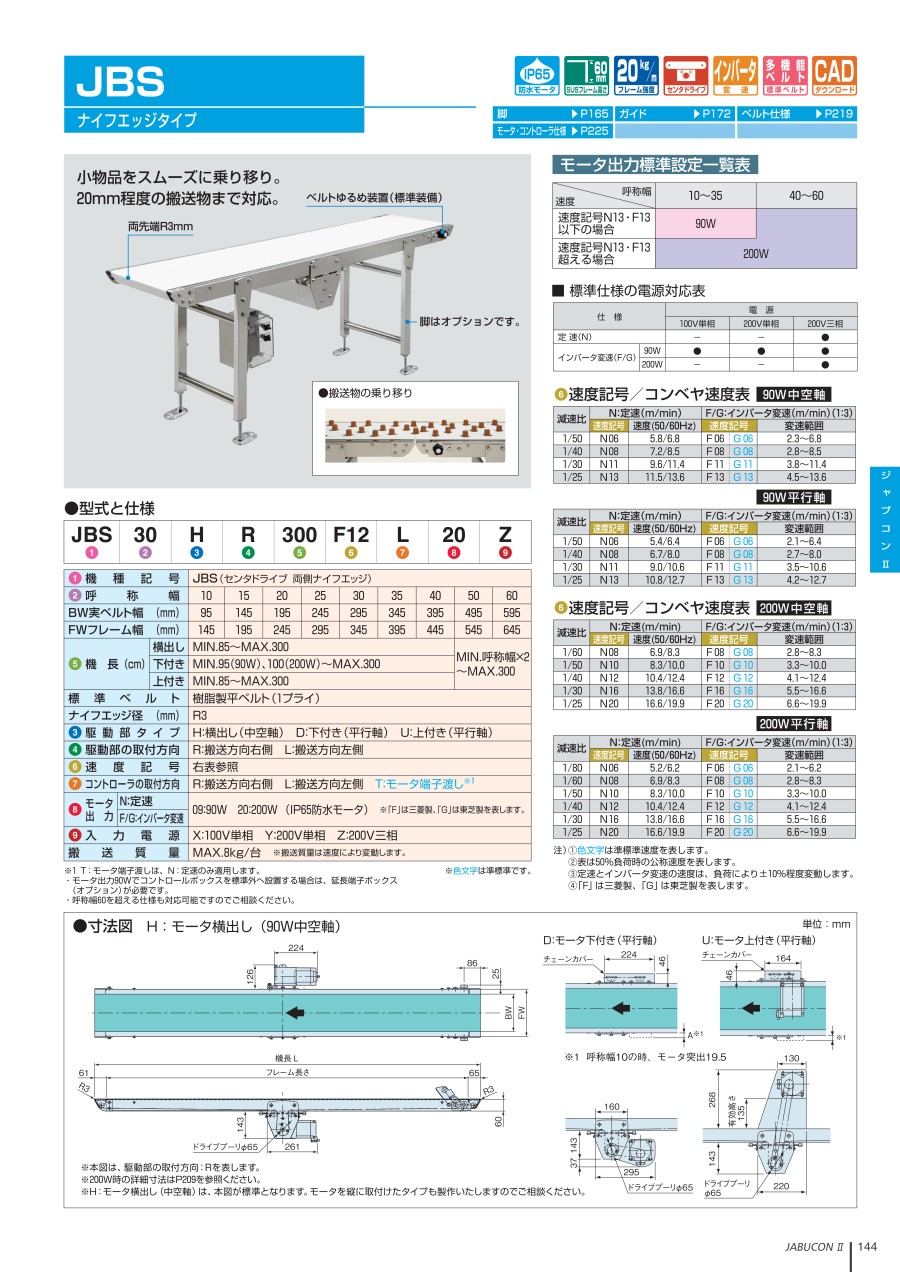

カタログ

商品仕様

外形図

H：モータ横出し（90W中空軸）

※本図は、駆動部の取付方向：Rを表します。
※H：モータ横出し（中空軸）は、本図が標準となります。

製品仕様

型番と仕様

コントローラは標準装備されていますが、万一不要の場合、モータ端子BOXでの端子渡しとなります。
コントローラボックスを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。

速度記号／コンベヤ速度表

注）
1. 表は50%負荷時の公称速度を表します。
2. 定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
3. 「G」は東芝製、「F」は三菱製を表します。

モータ出力標準設定一覧表

標準仕様の電源対応表

型番リスト

表示件数

型番

JBS[10,15,20,25,30,35,40,50,60][D,H,U][L,R][85-300/1]F[06,08,10,11,12,13,16,20][L,R][09,20][X,Y,Z]

JBS[10,15,20,25,30,35,40,50,60][D,H,U][L,R][85-300/1]N[06,08,10,11,12,13,16,20][L,R][09,20][X,Y,Z]

ベルト幅

(mm)

機長（cm）：注）この項目の単位はcmです。例）150を選択した場合は150cmとなります。（cm)←

速度制御方法

電源

駆動部の取付方向

コントローラの取付方向

モータ出力

インバータ変速（メーカ）

速度記号

駆動部タイプ

最小発注数量

95 ～ 595	85 ～ 300	インバータ変速	AC100V(単相) / AC200V(単相) / AC200V(三相)	L：搬送方向左側 / R：搬送方向右側	L：搬送方向左側 / R：搬送方向右側	90W / 200W		6 ～ 20	D：下付き（平行軸） / H：横出し（中空軸） / U：上付き（平行軸）	1個
95 ～ 595	85 ～ 300	定速	AC100V(単相) / AC200V(単相) / AC200V(三相)	L：搬送方向左側 / R：搬送方向右側	L：搬送方向左側 / R：搬送方向右側	90W / 200W	-	6 ～ 20	D：下付き（平行軸） / H：横出し（中空軸） / U：上付き（平行軸）	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

【特長】
・小物品をスムーズに乗り移り。
・20mm程度の搬送物まで対応。

【注意事項】
・選定の際は、メーカーカタログの仕様、注意点をご参照下さい。
・速度や搬送物質量など使用条件により、モータ出力をランクアップされる場合は、搬送能力グラフでモーター出力を選定して下さい。
・モータはパナソニック製。
・脚は付属しておりません。別売りの専用脚をご使用下さい。
・ベルト幅はmm、機長はcmです。単位が異なりますのでご注意下さい。
・機種により、機長が4000mmを超える場合は、フレームが分割して納品されます。
・本製品は電気用品安全法に対応していません。

ご注意

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
