SMC

ACサーボモータドライバアブソリュートタイプ LECYM・LECYUシリーズ

カタログ

通常単価(税別): 1,459円～97,326円

税込単価: 1,605円～107,059円

通常出荷日：6日目～19日目

【特長】・位置制御、速度制御、トルク制御が可能・制御エンコーダ：アブソリュート20bitエンコーダ（分...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

ACサーボモータドライバインクリメンタルタイプ LECSAシリーズ/アブソリュートタイプ

通常価格(税別)： 1,850円 (税込価格：2,035円)

通常出荷日：3 日目～

よく一緒に見られています

SMC

電動アクチュエータスライダタイプボールねじ駆動モータレス仕様 LEFSシリーズ

通常価格(税別)： 7,407円 (税込価格：8,148円)

通常出荷日：6 日目～

未確定：候補が57型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LECYM2-V□

LECYM2-U□

LE-CYM-□□A-□: モータケーブル

LE-CYB-□□A-□:ロック付用モータケーブル

LE-CYE-□□A:エンコーダケーブル

LEC-CSNA-1

LE-CYM-□

LE-CYU-□

LEC-JZ-CVUSB

LEC-JZ-CVSAF

製品仕様

LECYM2-V□

コネクタ名	名称
CN1	入出力信号用コネクタ
CN2	エンコーダ用コネクタ
CN3^注）	ディジタルオペレータ用コネクタ
CN6A	MECHATROLINK-II通信用コネクタ
CN6B	MECHATROLINK-II通信用コネクタ
CN7	パソコン用コネクタ
CN8	セーフティコネクタ

注）ディジタルオペレータは、（株）安川電機製JUSP-OP05A-1-Eになります。
ご使用の場合は、お客様にて準備願います。

LECYM2-U□

コネクタ名	名称
CN1	入出力信号用コネクタ
CN2	エンコーダ用コネクタ
CN3^注）	ディジタルオペレータ用コネクタ
CN6A	MECHATROLINK-III通信用コネクタ
CN6B	MECHATROLINK-III通信用コネクタ
CN7	パソコン用コネクタ
CN8	セーフティコネクタ

注）ディジタルオペレータは、（株）安川電機製JUSP-OP05A-1-Eになります。
ご使用の場合は、お客様にて準備願います。

MECHATROLINK-IIタイプ

型番			LECYM2-V5	LECYM2-V7	LECYM2-V8
制御対象モータ容量［W］			100	200	400
制御対象エンコーダ			アブソリュート20bitエンコーダ（分解能 1,048,576パルス/回転）
主回路電源	電圧［V］		三相AC200～230（50/60Hz）
主回路電源	許容電圧変動［V］		三相AC170～253
制御電源	電圧［V］		単相AC200～230（50/60Hz）
制御電源	許容電圧変動［V］		単相AC170～253
電源容量（定格出力時）［A］			0.91	1.6	2.8
入力回路			NPN（シンク回路）/PNP（ソース回路）
パラレル入力（7点）	任意割付点数	7点	【初期割付】・原点復帰減速スイッチ信号（/DEC）・外部ラッチ信号（/EXT 1～3）・正転駆動禁止（P-OT）、逆転駆動禁止（N-OT）【パラメータにて割付可能】・正転側外部トルク制限（/P-CL）、逆転側外部トルク制限（/N-CL）信号の割り付けおよび正論理、負論理の変更が可能
パラレル出力（4点）	固定割付点数	1点	・サーボアラーム（ALM）
パラレル出力（4点）	任意割付点数	3点	【初期割付】・ロック（/BK）【パラメータにて割付可能】・位置決め完了（/COIN）・速度制限検出（/VLT）・速度一致検出（/V-CMP）・回転検出（/TGON）・ワーニング（/WARN）・サーボレディ（/S-RDY）・位置決め近傍（/NEAR）・トルク制限検出（/CLT）信号の割り付けおよび正論理、負論理の変更が可能
MECHATROLINK通信	通信プロトコル		MECHATROLINK-II
	局アドレス設定		41H～5FH
	伝送速度		10Mbps
	伝送周期		250μs, 0.5ms～4ms（0.5msの倍数）
	伝送バイト数		17バイト、32バイト
	最大接続スレーブ数		30局
	ケーブル長		ケーブル総延長が50m以内で、局間は0.5m以上であること
指令方式	動作仕様		MECHATROLINK-II通信による位置制御、速度制御、トルク制御
指令方式	指令入力		MECHATROLINK-IIコマンド（モーション、データ設定、モニタ、調整など）
機能	ゲイン調整		調整レス/アドバンストオートチューニング/ワンパラメータチューニング
	設定通信		USB通信、RS-422通信
	トルク制限		内部トルク制限、外部トルク制限、アナログ指令によるトルク制限
	エンコーダ出力		A相、B相、Z相：ラインドライバ出力
	非常停止		CN8 セーフティ機能
	オーバートラベル		P-OT、N-OT入力動作時にダイナミックブレーキ（DB）、減速停止またはフリーラン停止
	アラーム		アラーム信号、MECHATROLINK-IIコマンド
使用温度範囲［℃］			0～55（凍結なきこと）
使用湿度範囲［%RH］			90以下（結露なきこと）
保存温度範囲［℃］			-20～85（凍結なきこと）
保存湿度範囲［%RH］			90以下（結露なきこと）
絶縁抵抗［MΩ］			10MΩ（DC500V）
質量［g］			900		1,000

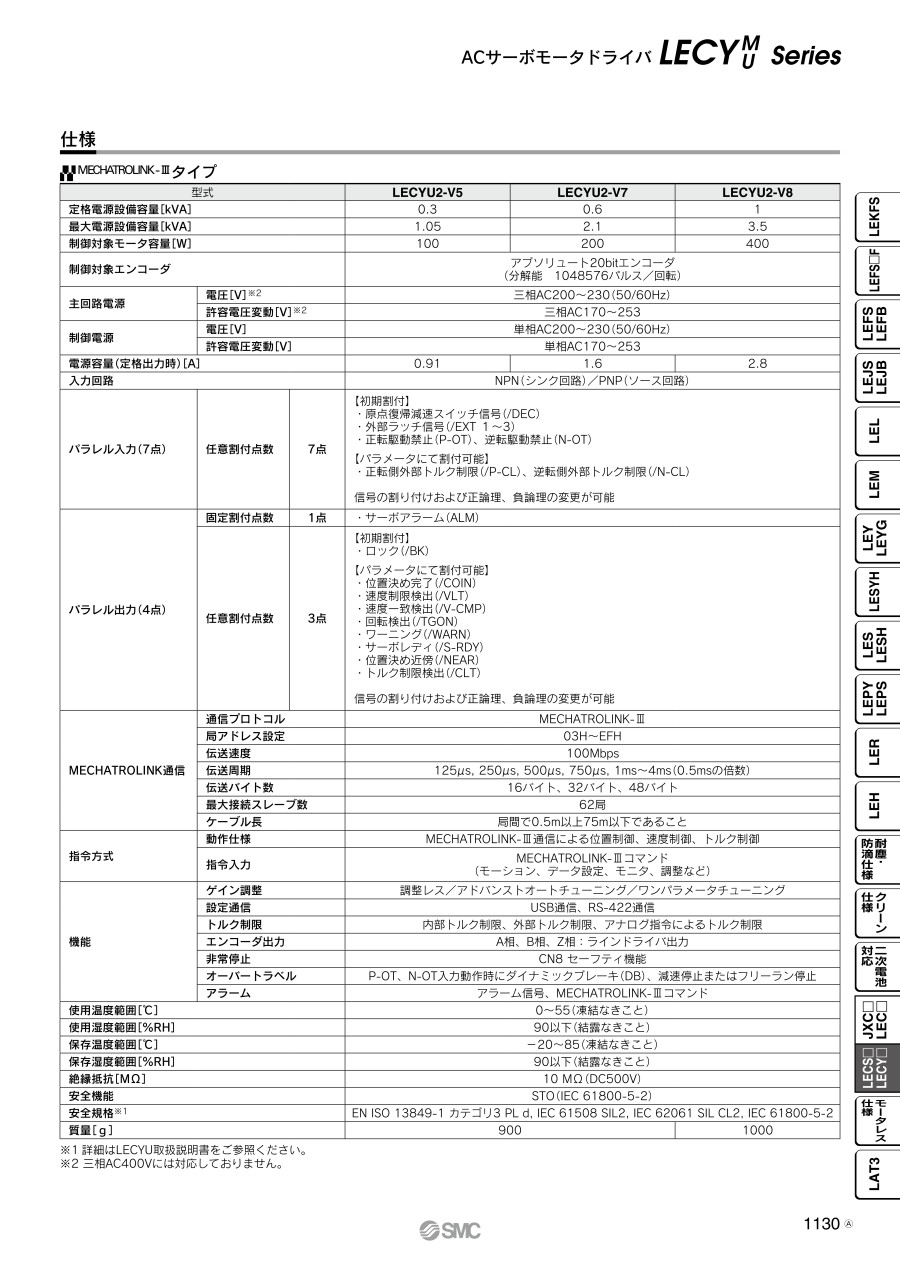

MECHATROLINK-IIIタイプ

型番			LECYU2-V5	LECYU2-V7	LECYU2-V8
制御対象モータ容量［W］			100	200	400
制御対象エンコーダ			アブソリュート20bitエンコーダ（分解能 1,048,576パルス/回転）
主回路電源	電圧［V］		三相AC200～230（50/60Hz）
主回路電源	許容電圧変動［V］		三相AC170～253
制御電源	電圧［V］		単相AC200～230（50/60Hz）
制御電源	許容電圧変動［V］		単相AC170～253
電源容量（定格出力時）［A］			0.91	1.6	2.8
入力回路			NPN（シンク回路）/PNP（ソース回路）
パラレル入力（7点）	任意割付点数	7点	【初期割付】・原点復帰減速スイッチ信号（/DEC）・外部ラッチ信号（/EXT 1～3）・正転駆動禁止（P-OT）、逆転駆動禁止（N-OT）【パラメータにて割付可能】・正転側外部トルク制限（/P-CL）、逆転側外部トルク制限（/N-CL）信号の割り付けおよび正論理、負論理の変更が可能
パラレル出力（4点）	固定割付点数	1点	・サーボアラーム（ALM）
パラレル出力（4点）	任意割付点数	3点	【初期割付】・ロック（/BK）【パラメータにて割付可能】・位置決め完了（/COIN）・速度制限検出（/VLT）・速度一致検出（/V-CMP）・回転検出（/TGON）・ワーニング（/WARN）・サーボレディ（/S-RDY）・位置決め近傍（/NEAR）・トルク制限検出（/CLT）信号の割り付けおよび正論理、負論理の変更が可能
MECHATROLINK通信	通信プロトコル		MECHATROLINK-III
	局アドレス設定		03H～EFH
	伝送速度		100Mbps
	伝送周期		125μs, 250μs, 500μs, 750μs, 1ms～4ms（0.5msの倍数）
	伝送バイト数		16バイト、32バイト、48バイト
	最大接続スレーブ数		62局
	ケーブル長		局間で0.5m以上75m以下であること
指令方式	動作仕様		MECHATROLINK-III通信による位置制御、速度制御、トルク制御
指令方式	指令入力		MECHATROLINK-IIIコマンド（モーション、データ設定、モニタ、調整など）
機能	ゲイン調整		調整レス/アドバンストオートチューニング/ワンパラメータチューニング
	設定通信		USB通信、RS-422通信
	トルク制限		内部トルク制限、外部トルク制限、アナログ指令によるトルク制限
	エンコーダ出力		A相、B相、Z相：ラインドライバ出力
	非常停止		CN8 セーフティ機能
	オーバートラベル		P-OT、N-OT入力動作時にダイナミックブレーキ（DB）、減速停止またはフリーラン停止
	アラーム		アラーム信号、MECHATROLINK-IIIコマンド
使用温度範囲［℃］			0～55（凍結なきこと）
使用湿度範囲［%RH］			90以下（結露なきこと）
保存温度範囲［℃］			-20～85（凍結なきこと）
保存湿度範囲［%RH］			90以下（結露なきこと）
絶縁抵抗［MΩ］			10 MΩ（DC500V）
質量［g］			900		1,000

規格表

LECYM2-V□

※ モータ容量によって取付穴の位置が異なります。

LECYM2-U□

※ モータ容量によって取付穴の位置が異なります。

LE-CYM-□□A-□: モータケーブル

LE-CYB-□□A-□:ロック付用モータケーブル

LE-CYE-□□A:エンコーダケーブル

LEC-CSNA-1

寸法表／ピンNo.

LE-CYM-□

LE-CYU-□

型番リスト

表示件数

型番

入力電源

モータ種類

アクチュエータ・ケーブル種類

アクチュエータケーブル長さ

(m)

コントローラ/ドライバ種類

周辺部品種類

モータ容量

最小発注数量

-	ACサーボモータ	ロボットケーブル	3	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	3	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	5	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	5	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	10	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	10	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	20	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	20	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	3	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	3	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	5	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	5	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	10	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	10	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	20	-	ロック付用モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	20	-	ロック付用モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	3	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	ロボットケーブル	5	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	ロボットケーブル	10	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	ロボットケーブル	20	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	標準ケーブル	3	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	標準ケーブル	5	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	標準ケーブル	10	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	標準ケーブル	20	-	エンコーダケーブル（バッテリュット付）	-	1個
-	ACサーボモータ	ロボットケーブル	3	-	モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	3	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	5	-	モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	5	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	10	-	モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	10	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	ロボットケーブル	20	-	モータケーブル	100W	1個
-	ACサーボモータ	ロボットケーブル	20	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	3	-	モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	3	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	5	-	モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	5	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	10	-	モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	10	-	モータケーブル	200W/400W	1個
-	ACサーボモータ	標準ケーブル	20	-	モータケーブル	100W	1個
-	ACサーボモータ	標準ケーブル	20	-	モータケーブル	200W/400W	1個
-	-	-	-	LECYM2用、LECYU2用	I/Oコネクタ	-	1個
-	ACサーボモータ	-	1	-	MECHATROLINK-IIケーブル	-	1個
-	ACサーボモータ	-	3	-	MECHATROLINK-IIケーブル	-	1個
-	ACサーボモータ	-	0.5	-	MECHATROLINK-IIケーブル	-	1個
-	-	-	-	-	MECHATROLINK-II用終端コネクタ	-	1個
-	ACサーボモータ	-	1	-	MECHATROLINK-IIIケーブル	-	1個
-	ACサーボモータ	-	3	-	MECHATROLINK-IIIケーブル	-	1個
-	ACサーボモータ	-	0.5	-	MECHATROLINK-IIIケーブル	-	1個
-	ACサーボモータ	-	0.2	-	MECHATROLINK-IIIケーブル	-	1個
-	-	-	-	-	セーフティ接続ケーブル（3m）	-	1個
-	-	-	-	-	USBケーブル（2.5m）	-	1個
AC三相200-230V	ACサーボモータ（V6）	-	-	MECHATROLINK-II対応/アブソリュートエンコーダ用	ドライバ	100W	1個
AC三相200-230V	ACサーボモータ（V7）	-	-	MECHATROLINK-II対応/アブソリュートエンコーダ用	ドライバ	200W	1個
AC三相200-230V	ACサーボモータ（V8）	-	-	MECHATROLINK-II対応/アブソリュートエンコーダ用	ドライバ	400W	1個
AC三相200-230V	ACサーボモータ（V6）	-	-	MECHATROLINK-III対応/アブソリュートエンコーダ用	ドライバ	100W	1個
AC三相200-230V	ACサーボモータ（V7）	-	-	MECHATROLINK-III対応/アブソリュートエンコーダ用	ドライバ	200W	1個
AC三相200-230V	ACサーボモータ（V8）	-	-	MECHATROLINK-III対応/アブソリュートエンコーダ用	ドライバ	400W	1個

通常単価(税別) (税込単価)	通常出荷日

11,423円 ( 12,565円 )	19日目
11,423円 ( 12,565円 )	19日目
15,261円 ( 16,787円 )	19日目
15,261円 ( 16,787円 )	19日目
22,268円 ( 24,495円 )	19日目
22,268円 ( 24,495円 )	19日目
35,699円 ( 39,269円 )	19日目
35,699円 ( 39,269円 )	19日目
7,005円 ( 7,706円 )	19日目
7,005円 ( 7,706円 )	19日目
8,523円 ( 9,375円 )	19日目
8,523円 ( 9,375円 )	19日目
10,977円 ( 12,075円 )	19日目
10,977円 ( 12,075円 )	9日目
16,600円 ( 18,260円 )	19日目
16,600円 ( 18,260円 )	19日目
16,064円 ( 17,670円 )	9日目
16,064円 ( 17,670円 )	19日目
19,902円 ( 21,892円 )	19日目
29,230円 ( 32,153円 )	19日目
11,959円 ( 13,155円 )	19日目
12,226円 ( 13,449円 )	19日目
14,680円 ( 16,148円 )	19日目
19,902円 ( 21,892円 )	19日目
8,657円 ( 9,523円 )	19日目
8,657円 ( 9,523円 )	19日目
11,110円 ( 12,221円 )	19日目
11,110円 ( 12,221円 )	19日目
17,179円 ( 18,897円 )	19日目
17,179円 ( 18,897円 )	19日目
27,756円 ( 30,532円 )	19日目
27,756円 ( 30,532円 )	19日目
5,489円 ( 6,038円 )	19日目
5,489円 ( 6,038円 )	19日目
6,709円 ( 7,380円 )	9日目
6,336円 ( 6,970円 )	19日目
8,179円 ( 8,997円 )	9日目
7,719円 ( 8,491円 )	19日目
11,825円 ( 13,008円 )	19日目
11,825円 ( 13,008円 )	19日目
1,459円 ( 1,605円 )	11日目
4,231円 ( 4,654円 )	19日目
4,935円 ( 5,429円 )	19日目
3,526円 ( 3,879円 )	19日目
2,293円 ( 2,522円 )	19日目
5,288円 ( 5,817円 )	9日目
8,285円 ( 9,114円 )	19日目
4,408円 ( 4,849円 )	9日目
4,231円 ( 4,654円 )	19日目
7,052円 ( 7,757円 )	9日目
9,166円 ( 10,083円 )	9日目
82,377円 ( 90,615円 )	6日目
87,732円 ( 96,505円 )	6日目
97,326円 ( 107,059円 )	6日目
82,377円 ( 90,615円 )	6日目
87,732円 ( 96,505円 )	6日目
97,326円 ( 107,059円 )	16日目

詳細情報

基本情報

基本情報

【特長】
・位置制御、速度制御、トルク制御が可能
・制御エンコーダ：アブソリュート20bitエンコーダ（分解能 1,048,576パルス/回転）
・適合フィールドバス：MECHATROLINK-II、MECHATROLINK-III

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
