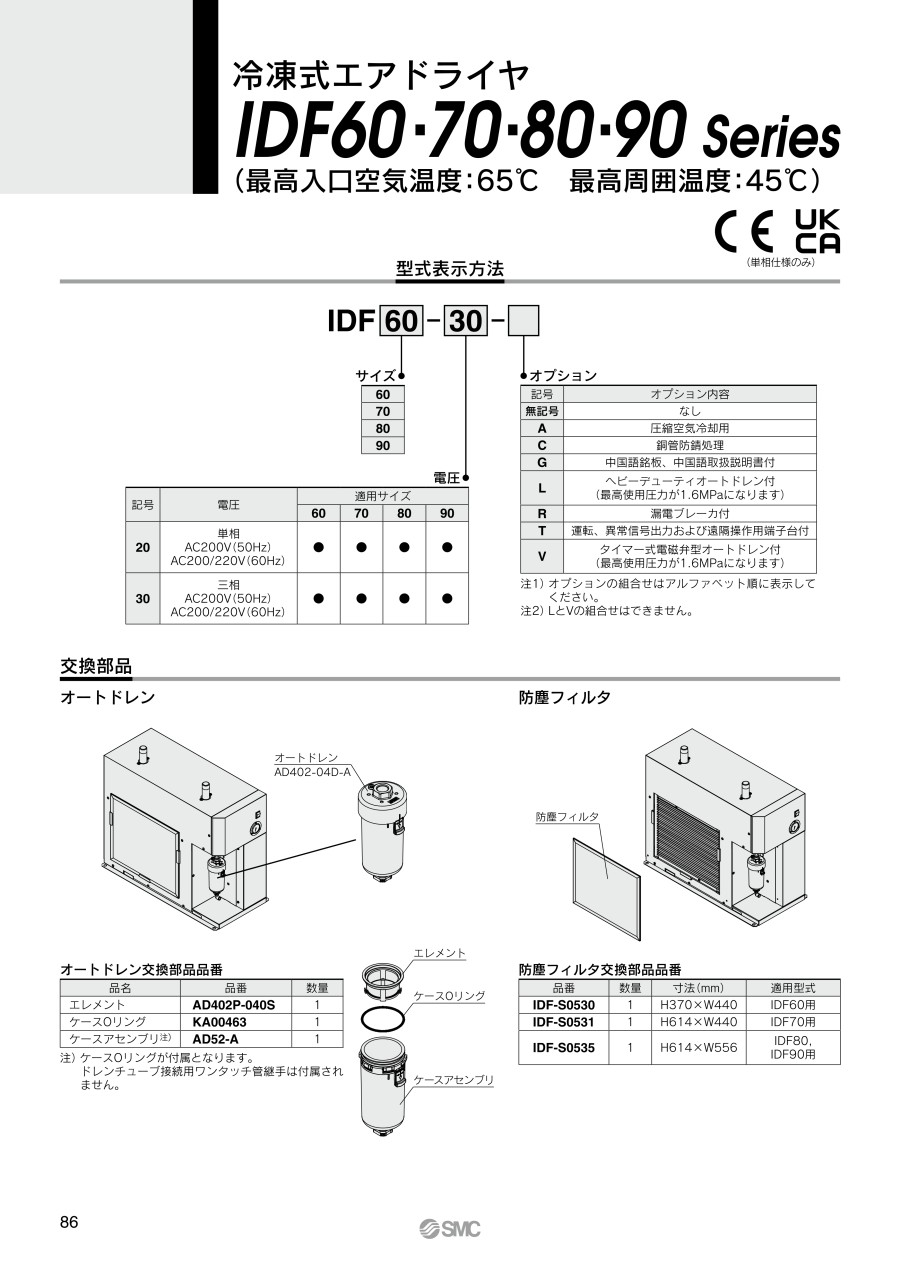

冷凍式エアドライヤ IDF60・70・80・90シリーズ

外形図

IDF60,70,80,90

製品仕様

製品仕様

注1） 使用範囲は、定格の処理空気量での使用を保証するものではありません。
注2） 標準状態（ANR）［20℃、大気圧、相対湿度65%］時の処理空気量を示します。
注3） 空気圧縮機吸込状態［32℃大気圧、相対湿度75%］に換算した時の処理空気量を示します。
注4） 使用条件が定格と異なる場合は、型式の選定方法によって型式を選定するか、お客様の使用条件で処理できる流量を、処理空気量の補正（本ページ）によって、算出してください。
注5） 継続した電圧変動状態では使用しないでください。
注6） 定格時の特性値で保証値ではありません。サーマルリレーの設定値等に使用しないでください。
注7） オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。感度電流は30mAをご使用ください。
注8） IPCC4 AR4の値です。フロン排出抑制法の値は、R410A GWP：2090となります。
注9） オプションLまたはオプションVを選択していただくことで、1.6MPaまで使用可能となります。

規格表
