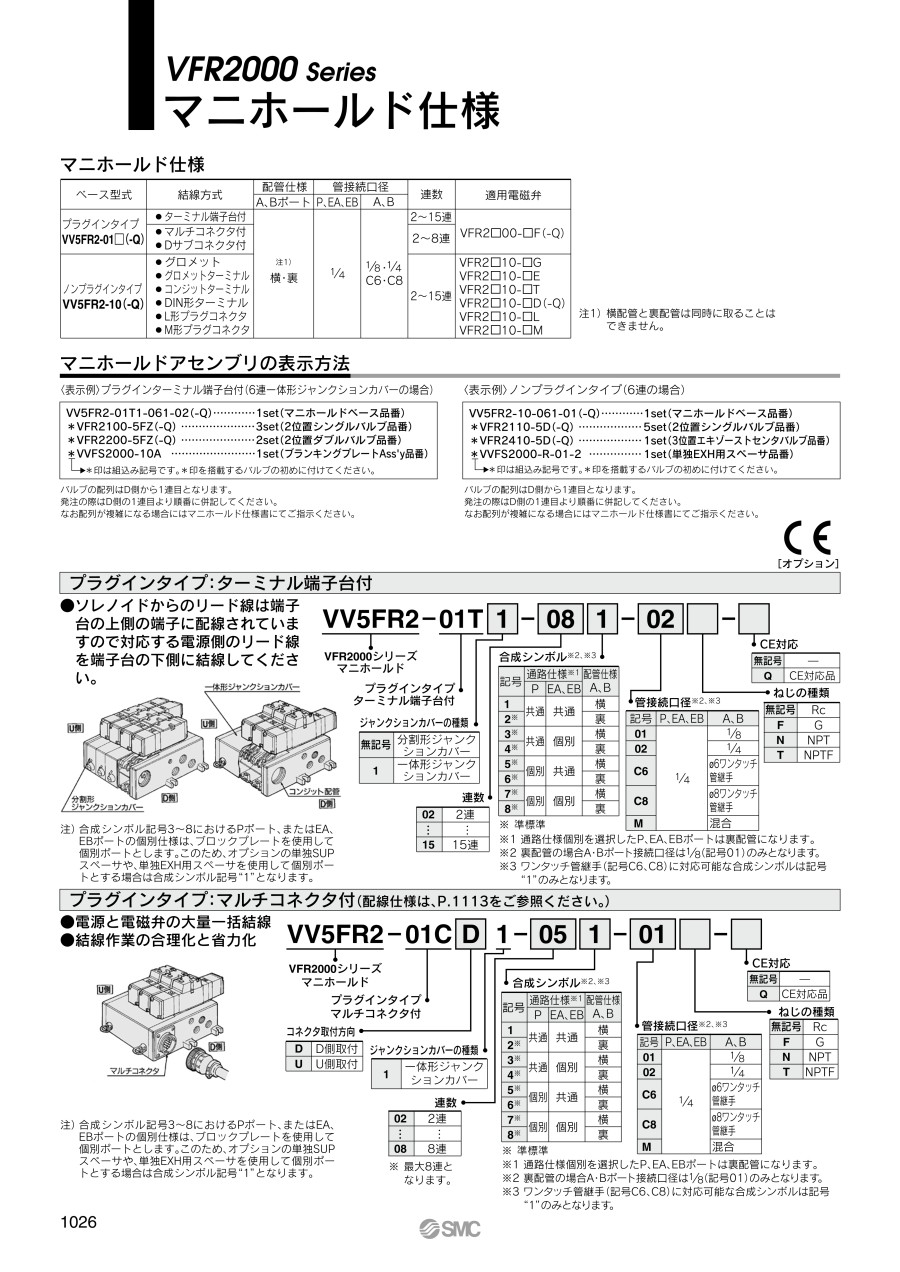

5ポートソレノイドバルブ パイロット形 プラグイン・ノンプラグインVFR2000 マニホールド
商品情報
外形図
プラグインタイプ:ターミナル端子台付（分割形ジャンクションカバー）
プラグインタイプ:ターミナル端子台付（一体形ジャンクションカバー）
プラグインタイプ:マルチコネクタ付
プラグインタイプ:Dサブコネクタ付
ノンプラグインタイプ:VV5FR2-10-連数1-口径
製品仕様
製品仕様
| ベース型式 | 結線方式 | 配管仕様 | 管接続口径 | 連数 | 適用電磁弁 | |
|---|---|---|---|---|---|---|
| A、Bポート | P、EA、EB | A、B | ||||
| プラグインタイプ VV5FR2-01口（-Q） | ・ ターミナル端子台付 | 注1） 横・裏 | 1/4 | 1/8・1/4 C6・C8 | 2～15連 | VFR2口00-口F（-Q） |
| ・ マルチコネクタ付 ・ Dサブコネクタ付 | 2～8連 | |||||
| ノンプラグインタイプ VV5FR2-10（-Q） | ・ グロメット ・ グロメットターミナル ・ コンジットターミナル ・ DIN形ターミナル ・ L形プラグコネクタ ・ M形プラグコネクタ | 2～15連 | VFR2口10-口G VFR2口10-口E VFR2口10-口T VFR2口10-口D（-Q） VFR2口10-口L VFR2口10-口M | |||
注1） 横配管と裏配管は同時に取ることはできません。
規格表
プラグインタイプ:ターミナル端子台付
n：連数
プラグインタイプ:マルチコネクタ付/Dサブコネクタ付
n：連数
ノンプラグインタイプ:VV5FR2-10-連数1-口径
n：連数
