5ポートソレノイドバルブ パイロット形 プラグイン・ノンプラグインVFR3000 マニホールド
- 通常単価(税別)
- 9,817円～55,539円
- 税込単価
- 10,799円～61,093円
通常出荷日：19日目
5ポートソレノイドバルブ パイロット形 VFR3000シリーズのマニホールドです。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が248型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
プラグインタイプ:ターミナル端子台付
プラグインタイプ:マルチコネクタ付
プラグインタイプ:Dサブコネクタ付
ノンプラグインタイプ:リード線集中取出し形
プラグインタイプ:リード線個別取出し形

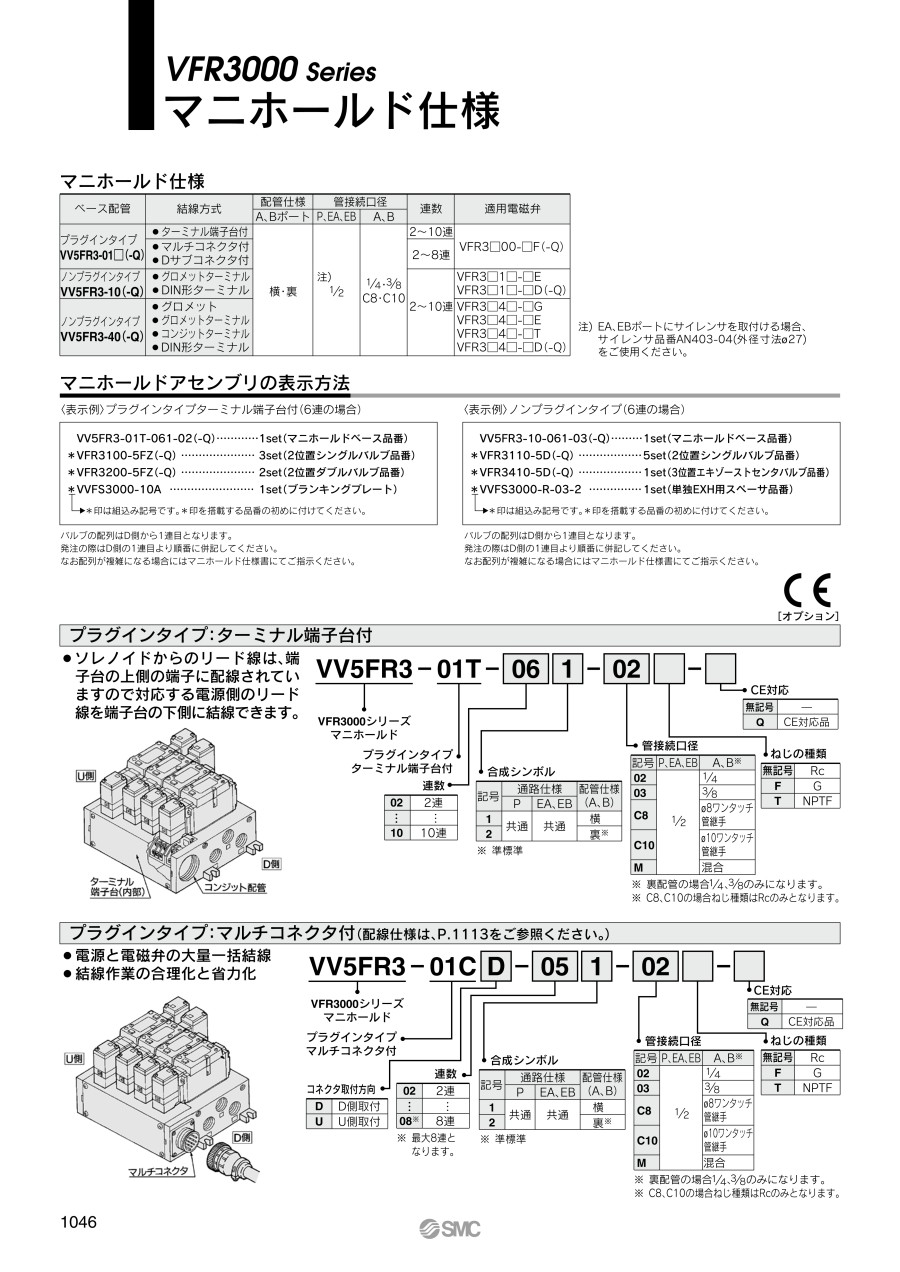

製品仕様
製品仕様
| ベース配管 | 結線方式 | 配管仕様 | 管接続口径 | 連数 | 適用電磁弁 | |
|---|---|---|---|---|---|---|
| A、Bポート | P、EA、EB | A、B | ||||
| プラグインタイプ VV5FR3-01□（-Q） | ・ ターミナル端子台付 | 横・裏 | 注） 1/2 | 1/4・3/8 C8・C10 | 2～10連 | VFR3□00-□F（-Q） |
| ・ マルチコネクタ付 ・ Dサブコネクタ付 | 2～8連 | |||||
| ノンプラグインタイプ VV5FR3-10（-Q） | ・ グロメットターミナル ・ DIN形ターミナル | 2～10連 | VFR3□1□-□E VFR3□1□-□D（-Q） | |||
| ノンプラグインタイプ VV5FR3-40（-Q） | ・ グロメット ・ グロメットターミナル ・ コンジットターミナル ・ DIN形ターミナル | VFR3□4□-□G VFR3□4□-□E VFR3□4□-□T VFR3□4□-□D（-Q） | ||||
注）EA、EBポートにサイレンサを取付ける場合、サイレンサ品番AN403-04（外径寸法φ27）をご使用ください。
規格表
プラグインタイプ:ターミナル端子台付
n：連数
プラグインタイプ:マルチコネクタ付
n：連数
プラグインタイプ:Dサブコネクタ付
n：連数
ノンプラグインタイプ:リード線集中取出し形
n：連数
プラグインタイプ:リード線個別取出し形
n：連数
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,790円 ( 22,869円 ) | 19日目 |
23,265円 ( 25,592円 ) | 19日目 |
21,879円 ( 24,067円 ) | 19日目 |
25,759円 ( 28,335円 ) | 19日目 |
25,759円 ( 28,335円 ) | 19日目 |
31,087円 ( 34,196円 ) | 19日目 |
31,087円 ( 34,196円 ) | 19日目 |
30,808円 ( 33,889円 ) | 19日目 |
33,356円 ( 36,692円 ) | 19日目 |
31,790円 ( 34,969円 ) | 19日目 |
36,137円 ( 39,751円 ) | 19日目 |
36,137円 ( 39,751円 ) | 19日目 |
38,709円 ( 42,580円 ) | 19日目 |
36,189円 ( 39,808円 ) | 19日目 |
35,857円 ( 39,443円 ) | 19日目 |
41,185円 ( 45,304円 ) | 19日目 |
41,185円 ( 45,304円 ) | 19日目 |
44,786円 ( 49,265円 ) | 19日目 |
44,318円 ( 48,750円 ) | 19日目 |
40,906円 ( 44,997円 ) | 19日目 |
40,906円 ( 44,997円 ) | 19日目 |
46,234円 ( 50,857円 ) | 19日目 |
46,386円 ( 51,025円 ) | 19日目 |
49,928円 ( 54,921円 ) | 19日目 |
45,955円 ( 50,551円 ) | 19日目 |
45,955円 ( 50,551円 ) | 19日目 |
51,283円 ( 56,411円 ) | 19日目 |
51,283円 ( 56,411円 ) | 19日目 |
55,539円 ( 61,093円 ) | 19日目 |
55,539円 ( 61,093円 ) | 19日目 |
51,005円 ( 56,106円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
26,289円 ( 28,918円 ) | 19日目 |
31,790円 ( 34,969円 ) | 19日目 |
31,790円 ( 34,969円 ) | 19日目 |
33,098円 ( 36,408円 ) | 19日目 |
36,189円 ( 39,808円 ) | 19日目 |
41,689円 ( 45,858円 ) | 19日目 |
41,587円 ( 45,746円 ) | 19日目 |
41,689円 ( 45,858円 ) | 19日目 |
49,928円 ( 54,921円 ) | 19日目 |
51,590円 ( 56,749円 ) | 19日目 |
20,202円 ( 22,222円 ) | 19日目 |
20,202円 ( 22,222円 ) | 19日目 |
26,422円 ( 29,064円 ) | 19日目 |
25,532円 ( 28,085円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
30,300円 ( 33,330円 ) | 19日目 |
28,056円 ( 30,862円 ) | 19日目 |
32,711円 ( 35,982円 ) | 19日目 |
32,896円 ( 36,186円 ) | 19日目 |
35,349円 ( 38,884円 ) | 19日目 |
35,629円 ( 39,192円 ) | 19日目 |
35,349円 ( 38,884円 ) | 19日目 |
35,629円 ( 39,192円 ) | 19日目 |
32,544円 ( 35,798円 ) | 19日目 |
40,397円 ( 44,437円 ) | 19日目 |
40,397円 ( 44,437円 ) | 19日目 |
37,032円 ( 40,735円 ) | 19日目 |
39,721円 ( 43,693円 ) | 19日目 |
