SMC

5ポートソレノイドバルブパイロット形 VFS2000 マニホールド

カタログ

通常単価(税別): 3,366円～42,742円

税込単価: 3,703円～47,016円

通常出荷日：9日目～19日目

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS2000シリーズ...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

5ポートソレノイドバルブパイロット形 VFS/VFR オプションパーツ

通常価格(税別)： 62円 (税込価格：68円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

5ポートソレノイドバルブ VQ1000・2000 マニホールド Fキット（Dサブコネクタキット）

通常価格(税別)： 8,227円 (税込価格：9,050円)

通常出荷日：9 日目～

未確定：候補が416型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プラグインタイプ差し込みプラグリード線付

マニホールド質量一般式M＝0.201n+0.299（kg） n：連数

ノンプラグインタイプ

マニホールド質量一般式M＝0.174n+0.218（kg）

プラグインタイプターミナル端子台付（分割形ジャンクションカバー）

マニホールド質量一般式M＝0.215n+0.35（kg） n：連数

プラグインタイプターミナル端子台付（一体形ジャンクションカバー）

マニホールド質量一般式M＝0.236n+0.354（kg）

プラグインタイプマルチコネクタ付

マニホールド質量一般式M＝0.211n+0.442（kg） n：連数

プラグインタイプDサブコネクタ付

マニホールド質量一般式M＝0.178n+0.378（kg）

製品仕様

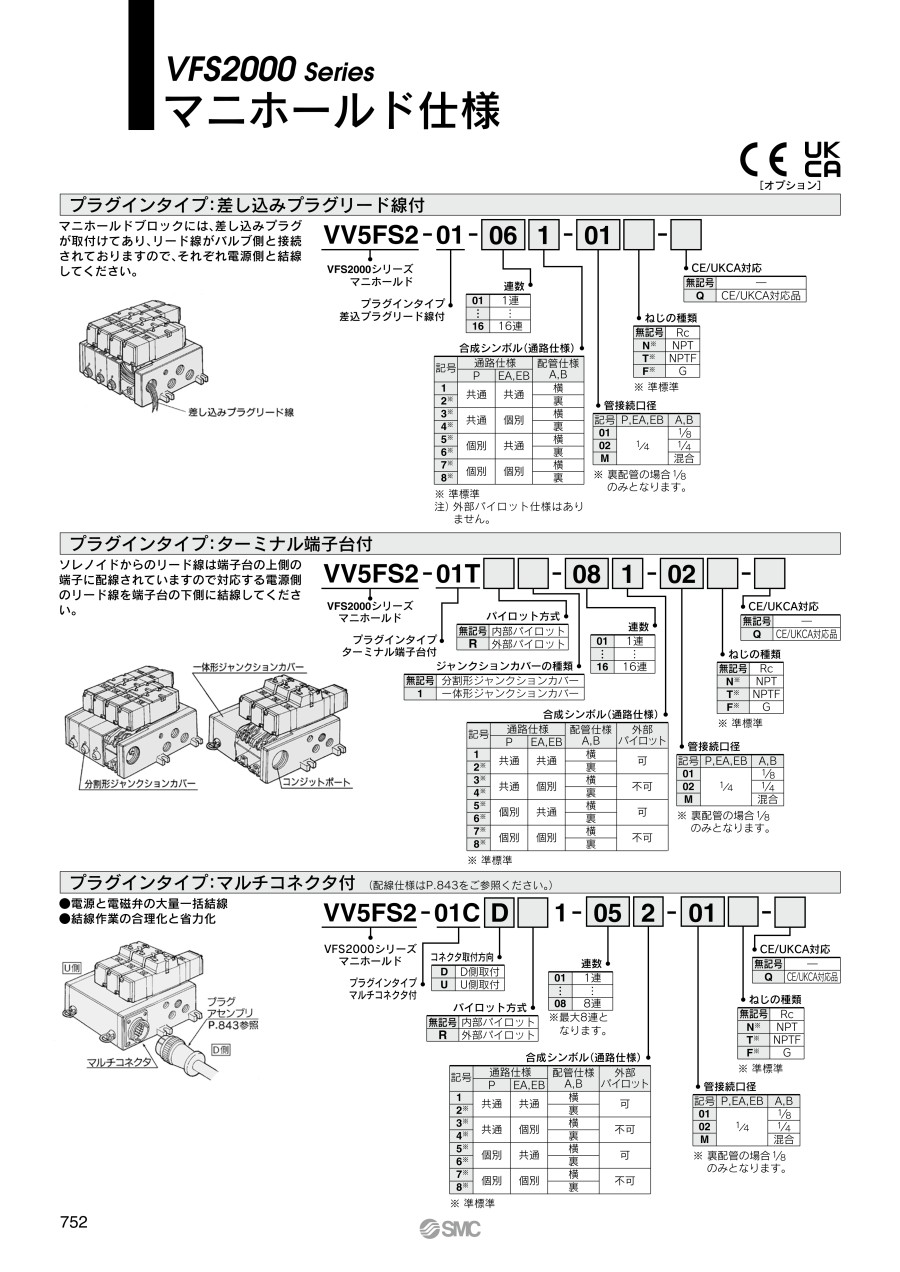

ベース型式	結線方式	配管仕様	管接続口径Rc		連数	適用電磁弁
ベース型式	結線方式	A.Bポート	P.EA.EB	A.B	連数	適用電磁弁
プラグインタイプ VV5FS2-01□	・差し込みプラグリード線付・ターミナル端子台付・マルチコネクタ付・ Dサブコネクタ付	横・裏	1/4	1/8、1/4	※2～15連	VFS2□00-□F
ノンプラグインタイプ VV5FS2-10	・グロメット・グロメットターミナル・コンジットターミナル・ DIN形ターミナル	横・裏	1/4	1/8、1/4	※2～15連	VFS2□10-□G VFS2□10-□E VFS2□10-□T VFS2□10-□D

※ マルチコネクタ付、Dサブコネクタ付は、最大8連となります。

規格表

プラグインタイプ差し込みプラグリード線付/ノンプラグインタイプ

n：連数

プラグインタイプターミナル端子台付（分割形ジャンクションカバー）/プラグインタイプターミナル端子台付（一体形ジャンクションカバー）

n：連数

プラグインタイプマルチコネクタ付/Dサブコネクタ付

n：連数

型番リスト

表示件数

...

型番

種別	連数	ポート管接続口径	ねじ規格	CE対応	配管型式	通路仕様	ジャンクションカバーの種類	コネクタ取付方向	パイロット排気	最小発注数量

プラグインタイプ：差し込みプラグリード線付	1	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	1	1/4（P、EA、EB）/1/8（A、B）	NPT	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	1	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	1	1/4（P、EA、EB）/1/4（A、B）	Rc	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	Rc	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/8（A、B）	G	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	Rc	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	2	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	Rc	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/8（A、B）	NPT	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	3	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	Rc	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/8（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	NPT	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	4	1/4（P、EA、EB）/1/4（A、B）	NPT	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	5	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	6	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	6	1/4（P、EA、EB）/1/8（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	6	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	6	1/4（P、EA、EB）/1/4（A、B）	NPT	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	6	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	6	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	7	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	7	1/4（P、EA、EB）/1/4（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	7	1/4（P、EA、EB）/1/4（A、B）	NPT	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	7	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	8	1/4（P、EA、EB）/1/8（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	8	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	8	1/4（P、EA、EB）/1/4（A、B）	NPT	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	8	1/4（P、EA、EB）/1/4（A、B）	NPT	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	8	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	8	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P）、個別（EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	9	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	9	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	9	1/4（P、EA、EB）/1/4（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	10	1/4（P、EA、EB）/1/8（A、B）	NPTF	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	10	1/4（P、EA、EB）/1/8（A、B）	NPTF	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	10	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	12	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	12	1/4（P、EA、EB）/1/4（A、B）	NPT	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	13	1/4（P、EA、EB）/1/4（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	15	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	16	1/4（P、EA、EB）/1/8（A、B）	Rc	非対応	横配管	共通（P、EA、EB）	-	-	-	1個
プラグインタイプ：差し込みプラグリード線付	16	1/4（P、EA、EB）/1/8（A、B）	G	CE対応品	横配管	共通（P、EA、EB）	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,487円 ( 4,936円 )	19日目
4,948円 ( 5,443円 )	19日目
4,487円 ( 4,936円 )	19日目
4,767円 ( 5,244円 )	19日目
6,588円 ( 7,247円 )	19日目
6,778円 ( 7,456円 )	19日目
6,498円 ( 7,148円 )	19日目
6,588円 ( 7,247円 )	19日目
6,589円 ( 7,248円 )	19日目
6,498円 ( 7,148円 )	19日目
6,588円 ( 7,247円 )	19日目
8,568円 ( 9,425円 )	19日目
8,789円 ( 9,668円 )	19日目
9,738円 ( 10,712円 )	19日目
8,568円 ( 9,425円 )	19日目
8,983円 ( 9,881円 )	19日目
10,840円 ( 11,924円 )	19日目
8,507円 ( 9,358円 )	19日目
8,568円 ( 9,425円 )	19日目
10,547円 ( 11,602円 )	19日目
10,799円 ( 11,879円 )	19日目
12,703円 ( 13,973円 )	19日目
10,547円 ( 11,602円 )	19日目
10,799円 ( 11,879円 )	19日目
10,517円 ( 11,569円 )	19日目
11,795円 ( 12,975円 )	19日目
10,517円 ( 11,569円 )	19日目
10,517円 ( 11,569円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
12,529円 ( 13,782円 )	19日目
12,529円 ( 13,782円 )	19日目
15,290円 ( 16,819円 )	19日目
14,819円 ( 16,301円 )	19日目
15,290円 ( 16,819円 )	19日目
14,540円 ( 15,994円 )	19日目
14,540円 ( 15,994円 )	19日目
15,290円 ( 16,819円 )	19日目
17,490円 ( 19,239円 )	19日目
16,829円 ( 18,512円 )	19日目
18,676円 ( 20,544円 )	19日目
16,549円 ( 18,204円 )	19日目
18,840円 ( 20,724円 )	19日目
18,589円 ( 20,448円 )	19日目
18,559円 ( 20,415円 )	19日目
18,840円 ( 20,724円 )	19日目
18,559円 ( 20,415円 )	19日目
18,559円 ( 20,415円 )	19日目
20,790円 ( 22,869円 )	19日目
20,790円 ( 22,869円 )	19日目
22,828円 ( 25,111円 )	19日目
25,367円 ( 27,904円 )	19日目
25,690円 ( 28,259円 )	19日目
22,581円 ( 24,839円 )	19日目
26,599円 ( 29,259円 )	19日目
26,599円 ( 29,259円 )	19日目
28,611円 ( 31,472円 )	19日目
32,631円 ( 35,894円 )	19日目
34,640円 ( 38,104円 )	19日目
39,261円 ( 43,187円 )	19日目

...

基本情報

基本情報

5ポートソレノイドバルブパイロット形プラグインタイプ・ノンプラグインタイプ VFS2000シリーズマニホールドです。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
