5ポートソレノイドバルブ パイロット形 プラグイン/ノンプラグインVFS3000 マニホールド
- 通常単価(税別)
- 6,470円～68,721円
- 税込単価
- 7,117円～75,593円
5ポートソレノイドバルブ パイロット形 VFS3000シリーズのマニホールドです。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
プラグインタイプ（ターミナル端子台付）
マニホールド質量一般式M＝0.405n+0.665（kg） n：連数
ノンプラグインタイプ
マニホールド質量一般式M＝0.309n+0.532（kg）
プラグインタイプマルチコネクタ付
マニホールド質量一般式M＝0.41n+0.753（kg） n：連数
プラグインタイプDサブコネクタ付
マニホールド質量一般式M＝0.41n+0.677（kg） n：連数

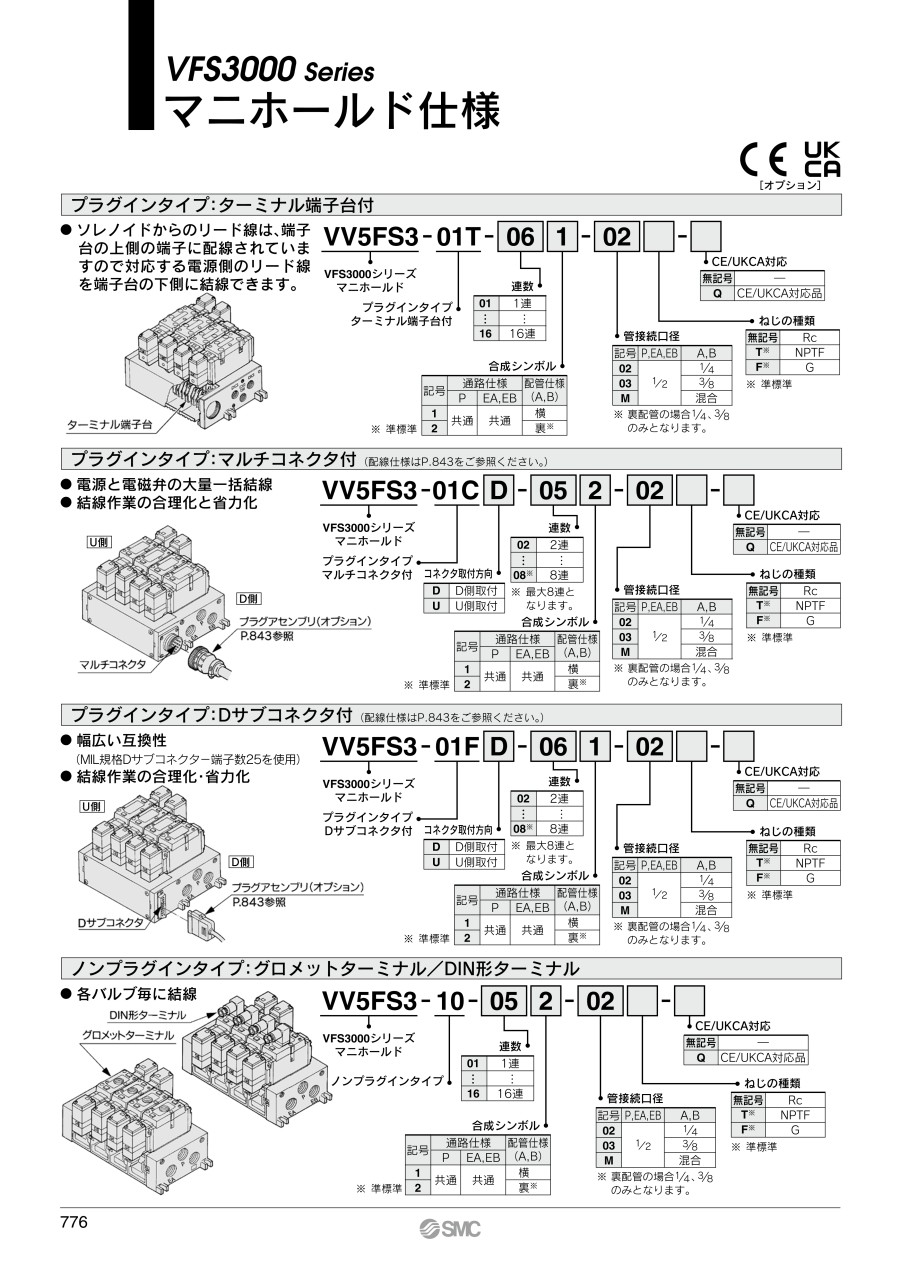

製品仕様
製品仕様
| ベース型式 | 結線方法 | 配管仕様 | 管接続口径 | 連数 | 外部 パイロット | 適用電磁弁注3） | |
|---|---|---|---|---|---|---|---|
| A、Bポート | P、EA、EB | A、B | |||||
| プラグインタイプ VV5FS3-01□ | ・ ターミナル端子台付 ・ マルチコネクタ付 ・ Dサブコネクタ付 | 横・裏 | 1/2注1） | 1/4、3/8 | 1～16連注2） | 対応可注3） | VFS3□0□（R）-□F（Z） |
| ノンプラグインタイプ VV5FS3-10 | ・ DIN形ターミナル ・ グロメットターミナル | VFS3□1□（R）-□D（Z） VFS3□1□（R）-□E（Z） | |||||
注1） EA、EBポートにサイレンサを取付ける場合、サイレンサ品番：AN40-04をご使用ください。
注2） マルチコネクタ付、Dサブコネクタ付は、最大8連になります。
注3） 標準バルブと外部パイロット仕様バルブの混載は、可能です。
規格表
プラグインタイプ（ターミナル端子台付）/ノンプラグインタイプ
n：連数
プラグインタイプマルチコネクタ付/プラグインタイプDサブコネクタ付
n：連数
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,844円 ( 21,828円 ) | 19日目 |
19,769円 ( 21,746円 ) | 19日目 |
19,844円 ( 21,828円 ) | 19日目 |
21,942円 ( 24,136円 ) | 19日目 |
24,588円 ( 27,047円 ) | 19日目 |
25,094円 ( 27,603円 ) | 19日目 |
28,238円 ( 31,062円 ) | 19日目 |
29,674円 ( 32,641円 ) | 19日目 |
32,608円 ( 35,869円 ) | 19日目 |
39,313円 ( 43,244円 ) | 19日目 |
43,866円 ( 48,253円 ) | 19日目 |
54,595円 ( 60,055円 ) | 19日目 |
48,686円 ( 53,555円 ) | 19日目 |
22,716円 ( 24,988円 ) | 19日目 |
32,918円 ( 36,210円 ) | 19日目 |
38,301円 ( 42,131円 ) | 19日目 |
39,313円 ( 43,244円 ) | 19日目 |
48,686円 ( 53,555円 ) | 19日目 |
20,906円 ( 22,997円 ) | 19日目 |
18,798円 ( 20,678円 ) | 19日目 |
18,477円 ( 20,325円 ) | 19日目 |
18,210円 ( 20,031円 ) | 19日目 |
22,493円 ( 24,742円 ) | 19日目 |
22,493円 ( 24,742円 ) | 19日目 |
27,198円 ( 29,918円 ) | 19日目 |
27,198円 ( 29,918円 ) | 19日目 |
30,309円 ( 33,340円 ) | 19日目 |
26,778円 ( 29,456円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
31,329円 ( 34,462円 ) | 19日目 |
31,062円 ( 34,168円 ) | 19日目 |
31,062円 ( 34,168円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
39,087円 ( 42,996円 ) | 19日目 |
35,598円 ( 39,158円 ) | 19日目 |
35,346円 ( 38,881円 ) | 19日目 |
49,123円 ( 54,035円 ) | 19日目 |
43,997円 ( 48,397円 ) | 19日目 |
43,913円 ( 48,304円 ) | 19日目 |
20,440円 ( 22,484円 ) | 19日目 |
25,218円 ( 27,740円 ) | 19日目 |
31,398円 ( 34,538円 ) | 19日目 |
39,562円 ( 43,518円 ) | 19日目 |
44,343円 ( 48,777円 ) | 19日目 |
48,534円 ( 53,387円 ) | 19日目 |
8,478円 ( 9,326円 ) | 19日目 |
8,478円 ( 9,326円 ) | 19日目 |
8,746円 ( 9,621円 ) | 19日目 |
9,563円 ( 10,519円 ) | 19日目 |
10,517円 ( 11,569円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
12,762円 ( 14,038円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
12,762円 ( 14,038円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
16,695円 ( 18,365円 ) | 19日目 |
16,511円 ( 18,162円 ) | 19日目 |
16,779円 ( 18,457円 ) | 19日目 |
16,695円 ( 18,365円 ) | 19日目 |
