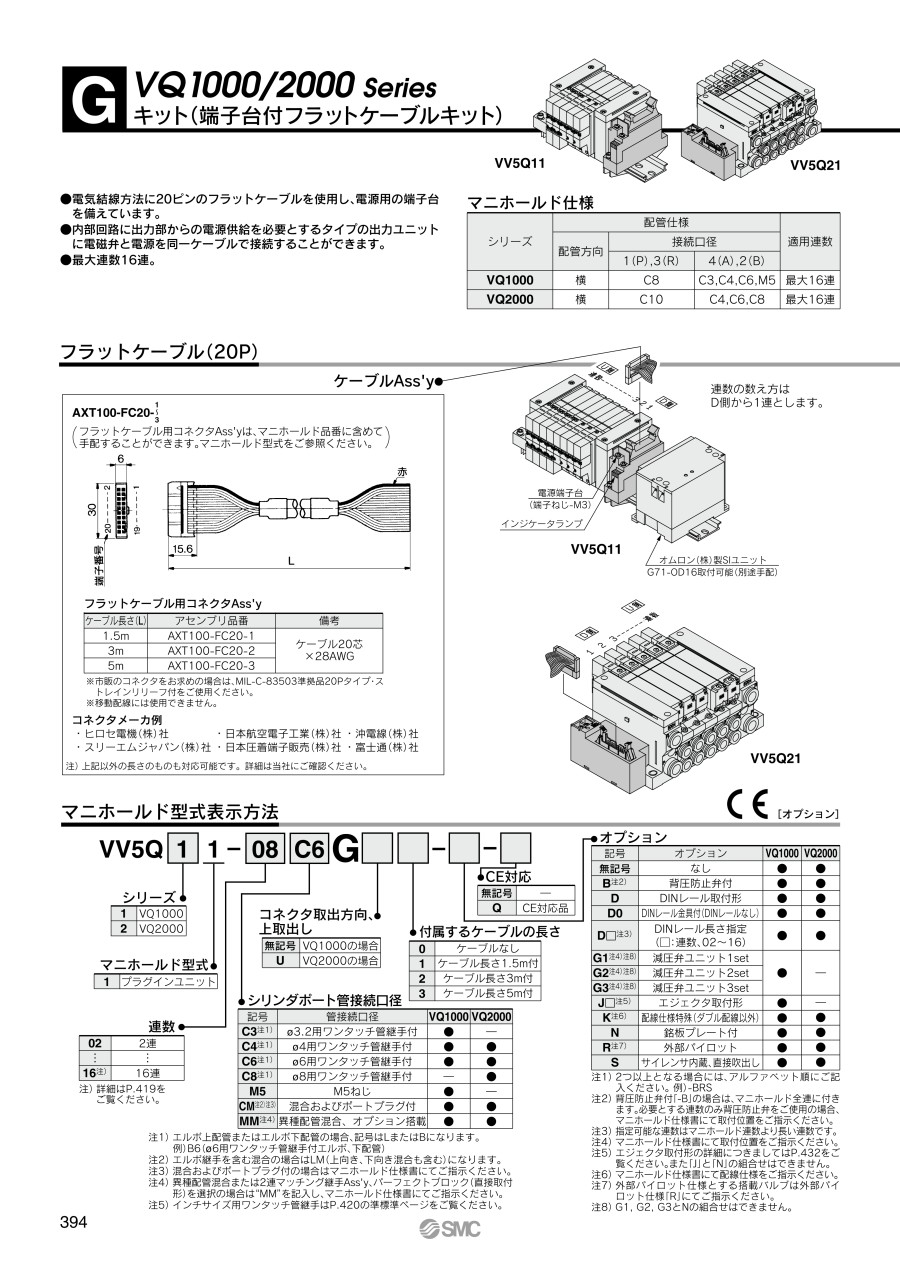

5ポートソレノイドバルブ VQ1000・2000 マニホールド G（端子台付フラットケーブルキット）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
VV5Q11
- 破線および（ ）寸法は［-D］タイプ（DINレール取付金具付）を示します。
VV5Q21
- 破線はDINレール取付形［-D］タイプ（DINレール取付金具付）を示します。
製品仕様
| シリーズ | 配管仕様 | 適用連数 | ||
|---|---|---|---|---|
| 配管方向 | 接続口径 | |||
| 1（P）、3（R） | 4（A）、2（B） | |||
| VQ1000 | 横 | C8 | C3、C4、C6、M5 | 最大16連 |
| VQ2000 | C10 | C4、C6、C8 | ||
型式表示方法
寸法
■VV5Q11
計算式：L1=10.5n+45.5、L2=10.5n+63
n：連数（最大16連）
エジェクタ取付式の場合：計算式
- L1=10.5n+29.7+（エジェクタユニット数×26.7）
- L2=10.5n+46.8+（エジェクタユニット数×26.7）
- L4はL2に約30加算した長さになリます。
■VV5Q21
計算式：L1=16n+53、L2=16n+87
n：連数（最大16連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,906円 ( 10,897円 ) | 19日目 |
10,174円 ( 11,191円 ) | 19日目 |
9,906円 ( 10,897円 ) | 19日目 |
12,584円 ( 13,842円 ) | 19日目 |
12,851円 ( 14,136円 ) | 19日目 |
13,346円 ( 14,681円 ) | 19日目 |
11,691円 ( 12,860円 ) | 19日目 |
12,185円 ( 13,404円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
11,961円 ( 13,157円 ) | 19日目 |
10,175円 ( 11,193円 ) | 19日目 |
15,980円 ( 17,578円 ) | 19日目 |
17,049円 ( 18,754円 ) | 19日目 |
9,906円 ( 10,897円 ) | 19日目 |
12,584円 ( 13,842円 ) | 19日目 |
12,944円 ( 14,238円 ) | 19日目 |
12,851円 ( 14,136円 ) | 19日目 |
13,346円 ( 14,681円 ) | 19日目 |
12,851円 ( 14,136円 ) | 19日目 |
11,561円 ( 12,717円 ) | 19日目 |
11,066円 ( 12,173円 ) | 19日目 |
11,691円 ( 12,860円 ) | 19日目 |
12,141円 ( 13,355円 ) | 19日目 |
12,495円 ( 13,745円 ) | 19日目 |
12,185円 ( 13,404円 ) | 19日目 |
12,454円 ( 13,699円 ) | 19日目 |
12,720円 ( 13,992円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
10,400円 ( 11,440円 ) | 19日目 |
10,174円 ( 11,191円 ) | 19日目 |
15,470円 ( 17,017円 ) | 19日目 |
12,539円 ( 13,793円 ) | 19日目 |
15,576円 ( 17,134円 ) | 19日目 |
15,083円 ( 16,591円 ) | 19日目 |
15,979円 ( 17,577円 ) | 19日目 |
15,694円 ( 17,263円 ) | 19日目 |
13,609円 ( 14,970円 ) | 19日目 |
15,394円 ( 16,933円 ) | 19日目 |
16,556円 ( 18,212円 ) | 19日目 |
18,225円 ( 20,048円 ) | 19日目 |
15,664円 ( 17,230円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
15,083円 ( 16,591円 ) | 19日目 |
15,443円 ( 16,987円 ) | 19日目 |
15,350円 ( 16,885円 ) | 19日目 |
15,845円 ( 17,430円 ) | 19日目 |
15,350円 ( 16,885円 ) | 19日目 |
15,618円 ( 17,180円 ) | 19日目 |
13,744円 ( 15,118円 ) | 19日目 |
14,506円 ( 15,957円 ) | 19日目 |
12,226円 ( 13,449円 ) | 19日目 |
17,449円 ( 19,194円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
15,083円 ( 16,591円 ) | 19日目 |
15,443円 ( 16,987円 ) | 19日目 |
15,350円 ( 16,885円 ) | 19日目 |
15,845円 ( 17,430円 ) | 19日目 |
15,350円 ( 16,885円 ) | 19日目 |
14,060円 ( 15,466円 ) | 19日目 |
13,566円 ( 14,923円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ ベース配管形 プラグインユニット VQ1000・2000シリーズ マニホールド Gキット（端子台付フラットケーブルキット）です。
【特長】
・電気結線方法に20ピンのフラットケーブルを使用し、電源用の端子台を備えています
・内部回路に出力部からの電源供給を必要とするタイプの出力ユニットに電磁弁と電源を同一ケーブルで接続することができます
・最大連数16連
