イオナイザ バータイプ コントローラ分離型 IZT40・41・42シリーズ
未確定：候補が1,677型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
イオナイザ/IZT40,IZT41
イオナイザ/IZT42
製品仕様
| イオナイザ機種 | IZT40 | IZT41（NPN仕様） | IZT41（PNP仕様） | IZT42（NPN仕様） | IZT42（PNP仕様） | |
|---|---|---|---|---|---|---|
| イオン発生方式 | コロナ放電式 | |||||
| 電圧印加方式 | AC、DC注1） | AC、DC注1） | デュアルAC | |||
| 印加電圧 | ±7,000V | ±6,000V | ||||
| オフセット電圧注2） | ±30V以内 | |||||
| エアパージ | 使用流体 | 空気（清浄乾燥空気） | ||||
| 使用圧力 | 0.5MPa以下 | |||||
| 保証耐圧力 | 0.7MPa | |||||
| 接続チューブ径 （片側プラグ可） | ミリサイズ：φ4,φ6,φ8,φ10 インチサイズ：φ3/16",φ1/4",φ5/16",φ3/8" | |||||
| 消費電流 | 0.7A以下 （連結時1台当たり+0.6A以下） | 0.8A以下 （連結時1台当たり+0.7A以下） | 1.4A以下 （連結時1台当たり+1.3A以下） | |||
| 電源電圧 | DC24V±10%（AC100-240V：ACアダプタオプション バー1台時のみ使用可能） | |||||
| 入力信号 | イオン発生 停止信号 | - | DC（-）と接続 電圧範囲：DC5V以下 消費電流：5mA以下 | DC（+）と接続 電圧範囲DC19V～電源電圧 消費電流：5mA以下 | DC（-）と接続 電圧範囲：DC5V以下 消費電流：5mA以下 | DC（+）と接続 電圧範囲DC19V～電源電圧 消費電流：5mA以下 |
| 出力信号 | メンテナンス 検知信号 | - | 最大負荷電流： 100mA 残留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V | 最大負荷電流： 100mA 残留電圧：1V以下 （負荷電流100mA時） | 最大負荷電流： 100mA 残留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V | 最大負荷電流： 100mA 残留電圧：1V以下 （負荷電流100mA時） |
| 異常信号 | ||||||
| 機能 | 高電圧異常検知 （検知時イオン発生停止） | オートバランス、メンテナンス検知、 高電圧異常検知（検知時イオン発生停止）、イオン発生停止入力 | ||||
| 有効除電距離 | 50～2,000mm | |||||
| 使用周囲温度 使用流体温度 | コントローラ 高電圧電源モジュール | 0～40℃ | ||||
| バー | 0～50℃ | |||||
| 使用周囲湿度 | 35～80%Rh（結露なきこと） | |||||
| 材質 | コントローラ | カバー：ABS,アルミ、スイッチ：シリコーンゴム | ||||
| 高電圧電源モジュール | カバー：ABS,アルミ | |||||
| バー | カバー：ABS、エミッタカートリッジ：PBT、エミッタ：タングステンまたは単結晶シリコン、高電圧ケーブル：シリコーンゴム、PVC | |||||
| 適合規格 | CE（EMC指令） | |||||
注1）DCは正極、負極いずれかを印加。
注2）帯電物とイオナイザ間の距離300mmにおいて、エアパージありのとき。

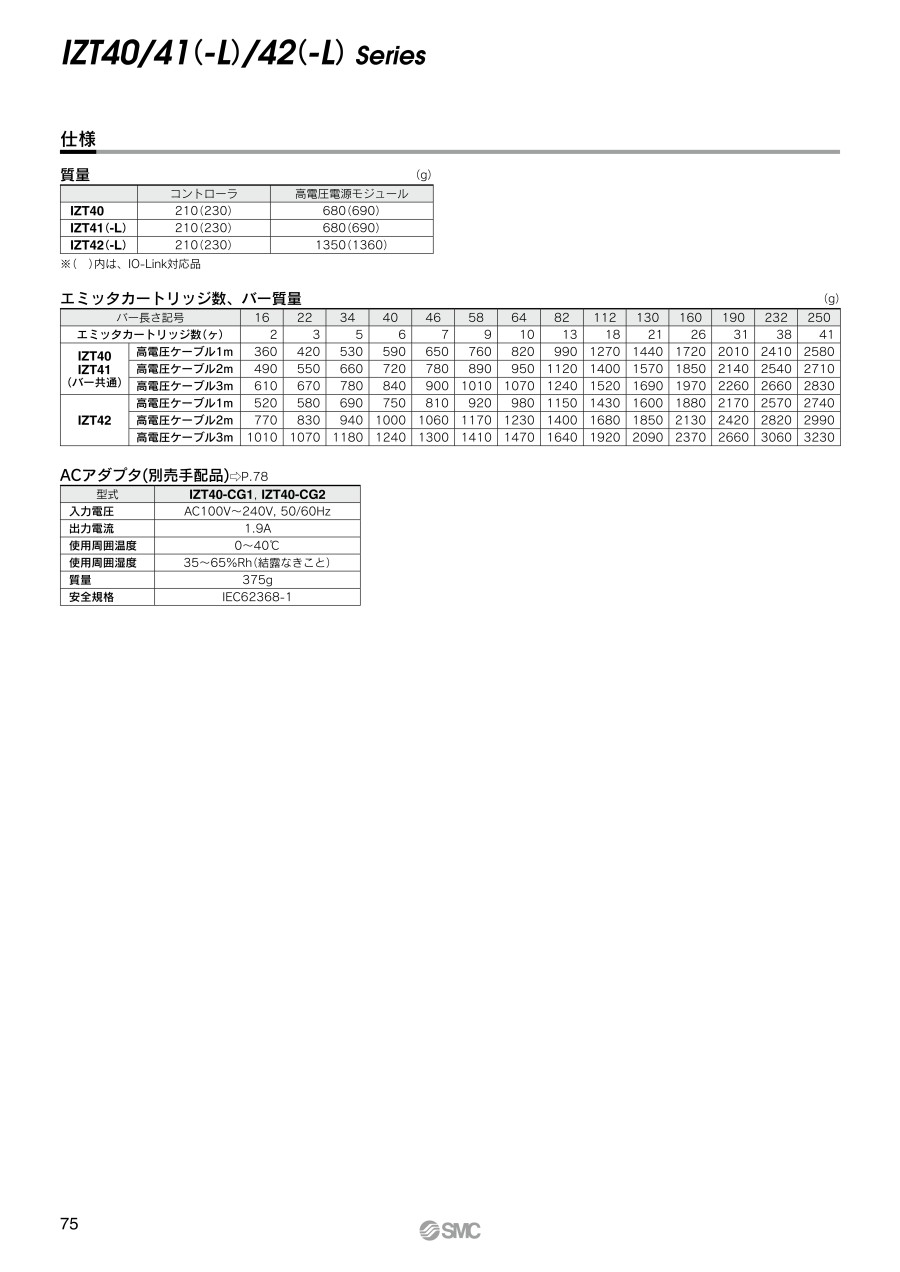

規格表
イオナイザ/IZT40,IZT41
エミッタカートリッジ数 n, バー長さL1
高電圧ケーブル長さL2
ワンタッチ管継手 ストレート
ワンタッチ管継手 エルボ
イオナイザ/IZT42
エミッタカートリッジ数 n, バー長さL1
高電圧ケーブル長さL2
ワンタッチ管継手 ストレート
ワンタッチ管継手 エルボ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,829円 ( 2,012円 ) | 19日目 |
1,249円 ( 1,374円 ) | 19日目 |
1,384円 ( 1,522円 ) | 19日目 |
1,659円 ( 1,825円 ) | 3日目 |
83,869円 ( 92,256円 ) | 19日目 |
80,086円 ( 88,095円 ) | 19日目 |
82,965円 ( 91,262円 ) | 19日目 |
80,086円 ( 88,095円 ) | 19日目 |
78,790円 ( 86,669円 ) | 19日目 |
89,274円 ( 98,201円 ) | 19日目 |
82,965円 ( 91,262円 ) | 19日目 |
89,274円 ( 98,201円 ) | 19日目 |
80,874円 ( 88,961円 ) | 19日目 |
80,086円 ( 88,095円 ) | 19日目 |
82,965円 ( 91,262円 ) | 19日目 |
82,965円 ( 91,262円 ) | 19日目 |
89,274円 ( 98,201円 ) | 19日目 |
80,874円 ( 88,961円 ) | 19日目 |
80,086円 ( 88,095円 ) | 19日目 |
82,965円 ( 91,262円 ) | 19日目 |
84,780円 ( 93,258円 ) | 19日目 |
78,790円 ( 86,669円 ) | 19日目 |
89,274円 ( 98,201円 ) | 19日目 |
90,049円 ( 99,054円 ) | 19日目 |
81,264円 ( 89,390円 ) | 19日目 |
89,907円 ( 98,898円 ) | 19日目 |
85,040円 ( 93,544円 ) | 19日目 |
85,691円 ( 94,260円 ) | 19日目 |
83,926円 ( 92,319円 ) | 19日目 |
79,701円 ( 87,671円 ) | 19日目 |
90,233円 ( 99,256円 ) | 19日目 |
90,233円 ( 99,256円 ) | 19日目 |
82,957円 ( 91,253円 ) | 19日目 |
81,786円 ( 89,965円 ) | 19日目 |
81,045円 ( 89,150円 ) | 19日目 |
83,926円 ( 92,319円 ) | 19日目 |
90,233円 ( 99,256円 ) | 19日目 |
87,775円 ( 96,553円 ) | 19日目 |
87,775円 ( 96,553円 ) | 19日目 |
76,185円 ( 83,804円 ) | 19日目 |
86,604円 ( 95,264円 ) | 19日目 |
91,193円 ( 100,312円 ) | 19日目 |
80,612円 ( 88,673円 ) | 19日目 |
86,604円 ( 95,264円 ) | 19日目 |
93,388円 ( 102,727円 ) | 19日目 |
89,547円 ( 98,502円 ) | 19日目 |
91,193円 ( 100,312円 ) | 19日目 |
88,477円 ( 97,325円 ) | 19日目 |
91,193円 ( 100,312円 ) | 19日目 |
91,193円 ( 100,312円 ) | 19日目 |
88,688円 ( 97,557円 ) | 19日目 |
88,948円 ( 97,843円 ) | 19日目 |
90,908円 ( 99,999円 ) | 19日目 |
84,474円 ( 92,921円 ) | 19日目 |
87,354円 ( 96,089円 ) | 19日目 |
97,625円 ( 107,388円 ) | 19日目 |
85,953円 ( 94,548円 ) | 19日目 |
80,086円 ( 88,095円 ) | 19日目 |
82,965円 ( 91,262円 ) | 19日目 |
79,616円 ( 87,578円 ) | 19日目 |
詳細情報
基本情報
【特長】
・高さ：57mm削減（60％）
・狭小スペースでの設置が可能
・コントローラと高電圧電源モジュールの分離が可能
・1台のコントローラで最大4台のバー接続が可能
・エア供給口の選択が可能：右側/左側/両側
・バー/ケーブル長さの選択が可能
・ローメンテナンス構造のエミッタカートリッジ採用
・コネクタ接続による簡単着脱
・ダブルアクションロック：エミッタカートリッジ落下防止機能
・落下防止カバー：エミッタカートリッジのより確実な落下防止が可能
