駿河精機

モータレスクロスローラガイドステージ（KXC）

カタログ |

通常単価(税別): 109,740円～118,698円

税込単価: 120,714円～130,568円

通常出荷日：31日目～56日目

「コンパクト×軽量」を実現したモータレスのクロスローラガイドステージ（X軸）です。【特長】・軽量： ...

モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
モータ取付工数を削減したい場合はモータ付ステージを選定ください。

よく一緒に見られています

通常出荷日：56 日目

よく一緒に見られています

通常出荷日：56 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

移動量X軸(フルストローク)

(mm)

最高速度

(mm/sec)

一方向位置決め精度-単軸の場合-

(μm)

モーメント剛性（ピッチング）-単軸の場合-

("/N・cm)

モーメント剛性（ヨーイング）-単軸の場合-

("/N・cm)

モーメント剛性（ローリング）-単軸の場合-

("/N・cm)

適用モータ

自重

(kg)

付属品

最小発注数量

40	40	15	10	10	0.33	0.44	0.37	P28:28mm角ステッピングモータ仕様	0.19	モータブラケット / カップリング / 各種取付ねじ(モータ、カップリング) / 本体取付ねじ(六角穴付ボルト M3-16 4本) / センサケーブル2m片端バラ / モータ取付用六角レンチ	1個
40	40	15	10	10	0.33	0.44	0.37	S38:38mm角サーボモータ仕様	0.2	モータブラケット / カップリング / 各種取付ねじ(モータ、カップリング) / 本体取付ねじ(六角穴付ボルト M3-16 4本) / センサケーブル2m片端バラ	1個
40	40	15	10	10	0.33	0.44	0.37	S40:40mm角サーボモータ仕様	0.2	モータブラケット / カップリング / 各種取付ねじ(モータ、カップリング) / 本体取付ねじ(六角穴付ボルト M3-16 4本) / センサケーブル2m片端バラ	1個
60	60	20	20	5	0.15	0.12	0.07	P28:28mm角ステッピングモータ仕様	0.32	モータブラケット / カップリング / 各種取付ねじ(モータ、カップリング) / 本体取付ねじ(六角穴付ボルト M4-16 4本)/ センサケーブル2m片端バラ / モータ取付用六角レンチ	1個
60	60	20	20	5	0.15	0.12	0.07	S38:38mm角サーボモータ仕様	0.37	モータブラケット / カップリング / 各種取付ねじ(モータ、カップリング) / 本体取付ねじ(六角穴付ボルト M4-16 4本) / センサケーブル2m片端バラ	1個
60	60	20	20	5	0.15	0.12	0.07	S40:40mm角サーボモータ仕様	0.37	モータブラケット / カップリング / 各種取付ねじ(モータ、カップリング) / 本体取付ねじ(六角穴付ボルト M4-16 4本) / センサケーブル2m片端バラ	1個

通常単価(税別) (税込単価)	通常出荷日

109,740円 ( 120,714円 )	31日目
116,906円 ( 128,597円 )	31日目
116,906円 ( 128,597円 )	31日目
109,740円 ( 120,714円 )	56日目
118,698円 ( 130,568円 )	56日目
118,698円 ( 130,568円 )	56日目

詳細情報

基本情報

基本情報

「コンパクト×軽量」を実現したモータレスのクロスローラガイドステージ（X軸）です。【特長】・軽量：本体はアルミを用いており軽量。表面には黒アルマイト処理を施しています。
・コンパクト：センサがステージ筐体に埋め込まれているためコンパクトです。
※本ステージのスペック値は、検査用モータ（5相ステッピングモータ PK523HPB）を取り付けた際の保証値です。【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

ご注意

モータの組立手順書ならびに適合モータについては、カタログタブの商品特長2を参照ください。
モータ取付工数を削減したい場合はモータ付ステージを選定ください。

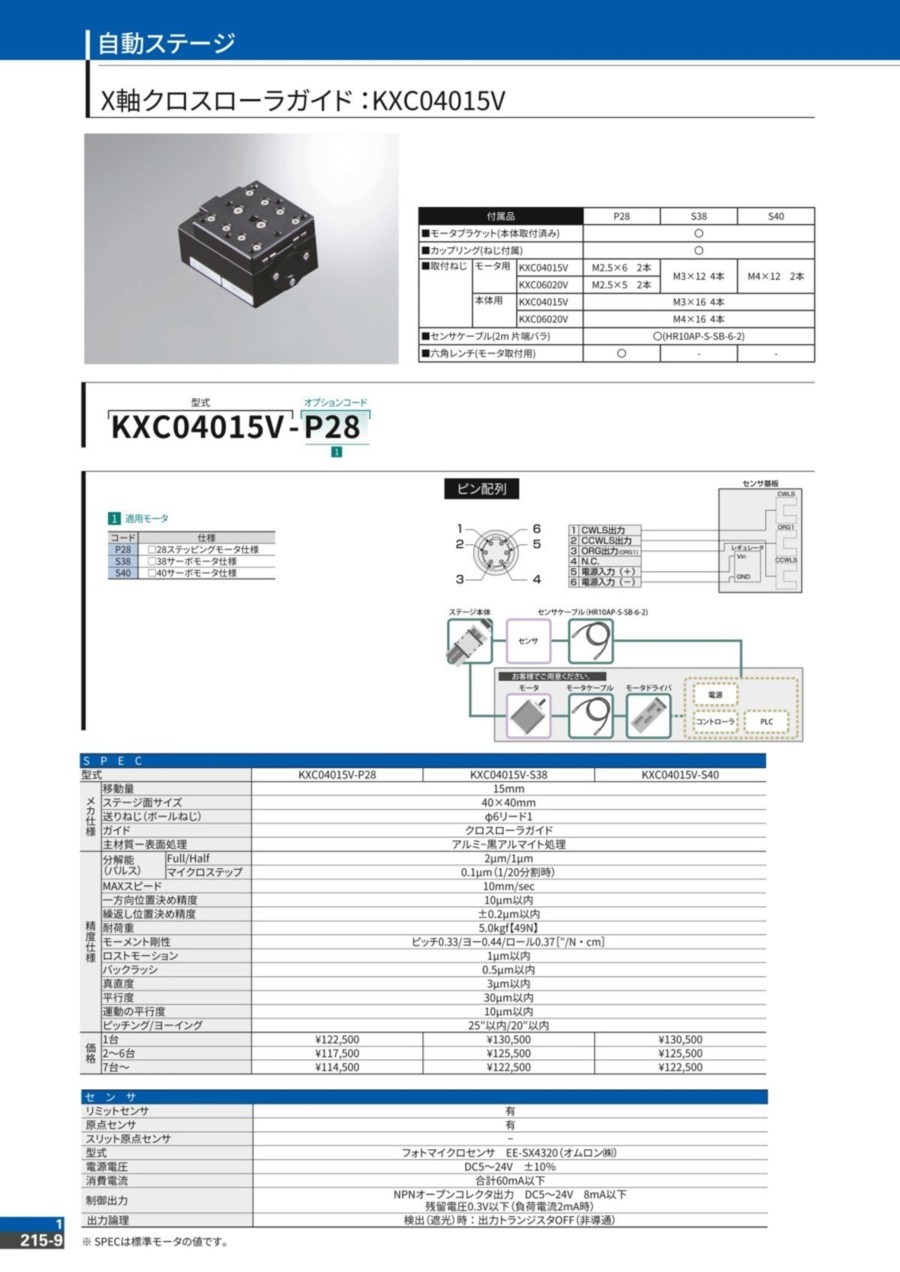

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
