適用シリーズ
~mmポート管接続口径
~mm- Φ1/4"ストレートワンタッチ管継手（A、Bポート）／Φ3/8"ワンタッチ管継手（P、Eポート）
- Φ1/4"ストレートワンタッチ管継手（A、Bポート）／Φ5/16"ワンタッチ管継手（P、Eポート）
- Φ1/8"ストレートワンタッチ管継手（A、Bポート）／Φ5/16"ワンタッチ管継手（P、Eポート）
- Φ2ストレートワンタッチ管継手（A、Bポート）／Φ8ワンタッチ管継手（P、Eポート）
- Φ4エルボ下向きワンタッチ管継手（A、Bポート）／Φ8ワンタッチ管継手（P、Eポート）
- Φ4ストレートワンタッチ管継手（A、Bポート）／Φ8ワンタッチ管継手（P、Eポート）
- Φ4エルボ下向きワンタッチ管継手（A、Bポート）／Φ10ワンタッチ管継手（P、Eポート）
- Φ4ストレートワンタッチ管継手（A、Bポート）／Φ10ワンタッチ管継手（P、Eポート）
- Φ5/32"ストレートワンタッチ管継手（A、Bポート）／Φ3/8"ワンタッチ管継手（P、Eポート）
- Φ5/32"ストレートワンタッチ管継手（A、Bポート）／Φ5/16"ワンタッチ管継手（P、Eポート）
- Φ6エルボ上向きワンタッチ管継手（A、Bポート）／Φ8ワンタッチ管継手（P、Eポート）
- Φ6エルボ下向きワンタッチ管継手（A、Bポート）／Φ8ワンタッチ管継手（P、Eポート）
- Φ6ストレートワンタッチ管継手（A、Bポート）／Φ8ワンタッチ管継手（P、Eポート）
- Φ6エルボ下向きワンタッチ管継手（A、Bポート）／Φ10ワンタッチ管継手（P、Eポート）
- Φ6ストレートワンタッチ管継手（A、Bポート）／Φ10ワンタッチ管継手（P、Eポート）
- Φ6ストレートワンタッチ管継手（A、Bポート）／Φ12ワンタッチ管継手（P、Eポート）
- Φ8ワンタッチ管継手（P、Eポート）
- Φ8エルボ下向きワンタッチ管継手（A、Bポート）／Φ10ワンタッチ管継手（P、Eポート）
- Φ8ストレートワンタッチ管継手（A、Bポート）／Φ10ワンタッチ管継手（P、Eポート）
- Φ8ストレートワンタッチ管継手（A、Bポート）／Φ12ワンタッチ管継手（P、Eポート）
- Φ10ワンタッチ管継手（P、Eポート）
- Φ10ストレートワンタッチ管継手（A、Bポート）／Φ12ワンタッチ管継手（P、Eポート）
- Φ12ストレートワンタッチ管継手（A、Bポート）／Φ12ワンタッチ管継手（P、Eポート）
入力ブロック連数
~mm- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- なし
バルブ連数
~mm- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 18
- 20
- 22
- 24
コモン仕様
~mm環境・用途仕様
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 19日以内
5ポートソレノイドバルブ EX250対応 SY3000・5000・7000 マニホールド
- 通常単価(税別)
- 43,994円～227,701円
- 税込単価
- 48,393円～250,471円
5ポートソレノイドバルブ プラグイン コネクタ接続ベース EX250シリーズ対応 SY3000・500...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
横配管形/SY3000:SS5Y3-10S□□□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L1＝10.5×n1+135.5+21×n2
L2＝10.5×n1+42
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝21×n2+82
n1：バルブ連数
n2：入力ブロック連数
注1）本図は"SS5Y3-10SQ1A-05D-C6"の場合を示します。
横配管形/SY5000:SS5Y5-10S□□□-連数U・D・B-C4・C6・C8・N3・N7・N9（D）
L1＝16×n1+141.5+21×n2
L2＝16×n1+48
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝21×n2+81.5
n1：バルブ連数
n2：入力ブロック連数
注1）本図は"SS5Y5-10SQ1A-05D-C8"の場合を示します。
横配管形/SY7000:SS5Y7-10S□□□-連数U・D・B-C6・C8・C10・C12・N7・N9・N11（D）
L1＝19×n1+149.7+21×n2
L2＝19×n1+56
L4＝L3-10.5
L5＝（L3-L1）/2
L6＝21×n2+81.7
n1：バルブ連数
n2：入力ブロック連数
注1）本図は"SS5Y7-10SQ1A-05D-C10"の場合を示します。
規格表
横配管形/SY3000:SS5Y3-10S□□□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L3：DINレール全長
横配管形/SY5000:SS5Y5-10S□□□-連数U・D・B-C4・C6・C8・N3・N7・N9（D）
L3：DINレール全長
横配管形/SY3000:SS5Y3-10S□□□-連数U・D・B-C2・C3・C4・C6・N1・N3・N7（D）
L3：DINレール全長
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
109,286円 ( 120,215円 ) | 19日目 |
84,474円 ( 92,921円 ) | 19日目 |
86,259円 ( 94,885円 ) | 19日目 |
88,044円 ( 96,848円 ) | 19日目 |
107,679円 ( 118,447円 ) | 19日目 |
62,895円 ( 69,185円 ) | 19日目 |
57,164円 ( 62,880円 ) | 19日目 |
56,762円 ( 62,438円 ) | 19日目 |
57,611円 ( 63,372円 ) | 19日目 |
59,748円 ( 65,723円 ) | 19日目 |
57,164円 ( 62,880円 ) | 19日目 |
57,165円 ( 62,882円 ) | 19日目 |
77,736円 ( 85,510円 ) | 19日目 |
78,182円 ( 86,000円 ) | 19日目 |
62,898円 ( 69,188円 ) | 19日目 |
66,048円 ( 72,653円 ) | 19日目 |
65,866円 ( 72,453円 ) | 19日目 |
72,070円 ( 79,277円 ) | 19日目 |
87,063円 ( 95,769円 ) | 19日目 |
87,509円 ( 96,260円 ) | 19日目 |
85,480円 ( 94,028円 ) | 19日目 |
85,859円 ( 94,445円 ) | 19日目 |
75,505円 ( 83,056円 ) | 19日目 |
88,714円 ( 97,585円 ) | 19日目 |
98,975円 ( 108,873円 ) | 19日目 |
107,992円 ( 118,791円 ) | 19日目 |
46,455円 ( 51,101円 ) | 19日目 |
48,374円 ( 53,211円 ) | 19日目 |
50,294円 ( 55,323円 ) | 19日目 |
50,158円 ( 55,174円 ) | 19日目 |
51,943円 ( 57,137円 ) | 19日目 |
50,023円 ( 55,025円 ) | 19日目 |
51,944円 ( 57,138円 ) | 19日目 |
59,575円 ( 65,533円 ) | 19日目 |
55,548円 ( 61,103円 ) | 19日目 |
55,544円 ( 61,098円 ) | 19日目 |
57,645円 ( 63,410円 ) | 19日目 |
60,868円 ( 66,955円 ) | 19日目 |
59,745円 ( 65,720円 ) | 19日目 |
62,894円 ( 69,183円 ) | 19日目 |
67,786円 ( 74,565円 ) | 19日目 |
62,894円 ( 69,183円 ) | 19日目 |
68,144円 ( 74,958円 ) | 19日目 |
68,009円 ( 74,810円 ) | 19日目 |
68,008円 ( 74,809円 ) | 19日目 |
49,894円 ( 54,883円 ) | 19日目 |
71,656円 ( 78,822円 ) | 19日目 |
80,744円 ( 88,818円 ) | 19日目 |
81,794円 ( 89,973円 ) | 19日目 |
88,094円 ( 96,903円 ) | 19日目 |
90,143円 ( 99,157円 ) | 19日目 |
93,713円 ( 103,084円 ) | 19日目 |
97,283円 ( 107,011円 ) | 19日目 |
97,283円 ( 107,011円 ) | 19日目 |
48,642円 ( 53,506円 ) | 19日目 |
50,427円 ( 55,470円 ) | 19日目 |
53,996円 ( 59,396円 ) | 19日目 |
60,109円 ( 66,120円 ) | 19日目 |
61,885円 ( 68,074円 ) | 19日目 |
63,100円 ( 69,410円 ) | 19日目 |
詳細情報
基本情報
5ポートソレノイドバルブ プラグイン コネクタ接続ベース EX250シリーズ対応 SY3000・5000・7000シリーズのマニホールドです。

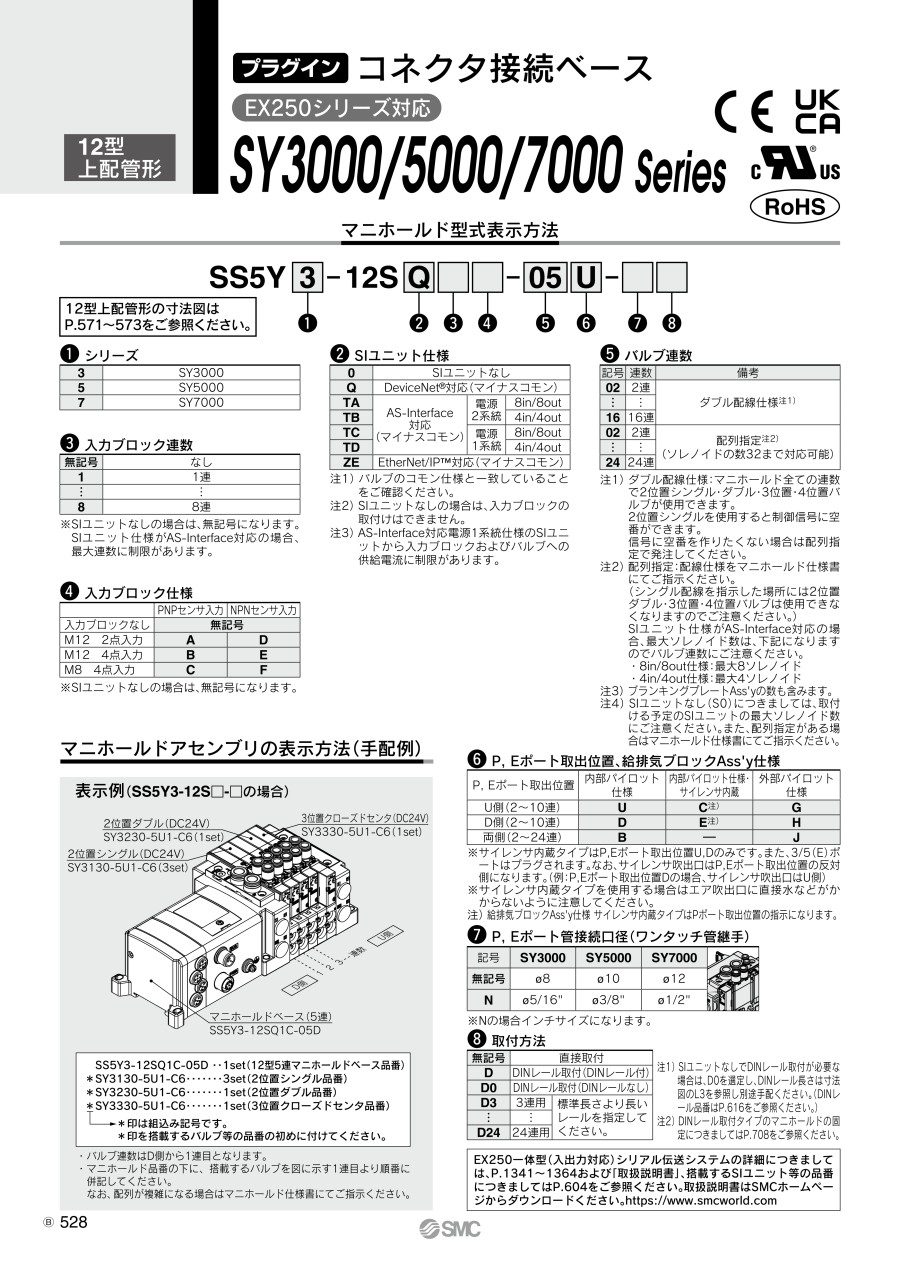

【カタログはこちらをご参照ください】
P.296 10型横配管形・11型裏配管形
P.302 12型上配管形
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
