5ポートソレノイドバルブ SY9000 ベース配管形マニホールド 分割形ベース 個別配線タイプ
- 通常単価(税別)
- 9,907円～49,244円
- 税込単価
- 10,898円～54,168円

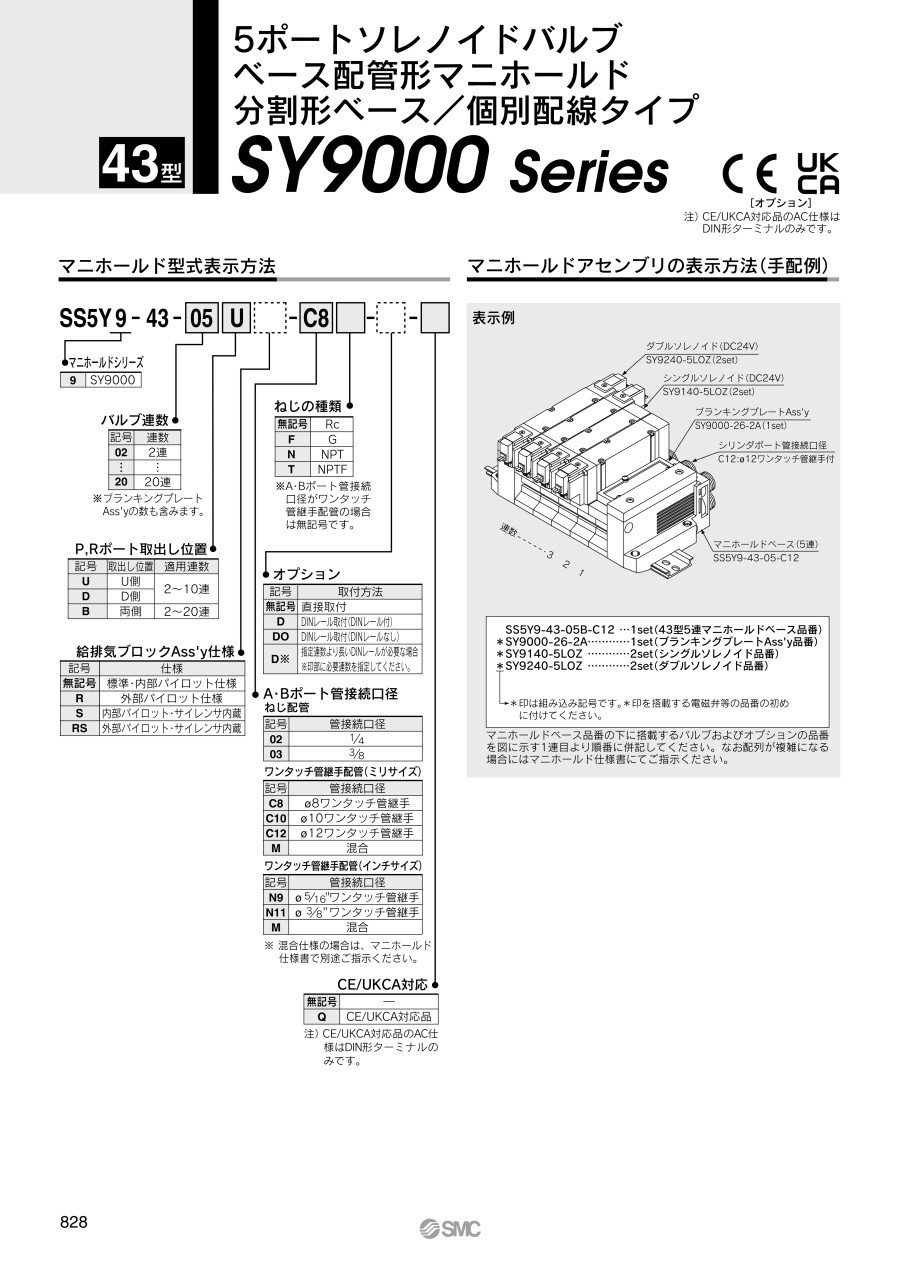

5ポートソレノイドバルブ SY9000シリーズ ベース配管形マニホールド 43型です。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SY9000:SS5Y9-43-連数D□-02・03・C8・C10・C12・N9・N11
注）［］はACの場合。
※P,Rポート取出し位置をD側にした場合は、指示した反対側のP,Rポートはプラグされます。
SY9000:SS5Y9-43-連数U□-02・03・C9・C10・C12・N9・N11
注）［］はACの場合。
※P,Rポート取出し位置をU側にした場合は、指示した反対側のP,Rポートはプラグされます。
SY9000:SS5Y9-43-連数B□-02・03・C8・C10・C12・N9・N11
注）［］はACの場合。
※P,Rポート取出し口をBと指示した場合は、両側のP,Rポートは開放状態となっております。
製品仕様
製品仕様
| 型番 | SS5Y9-43（-Q） | |
|---|---|---|
| 適用バルブ | SY9□40 | |
| マニホールド形式 | 分割形タイプ | |
| P（SUP）・R（EXH）方式 | 共通SUP・EXH | |
| バルブ連数 | 2～20連注1） | |
| A・Bポート 配管仕様 | 場所 | ベース |
| 方向 | 橫 | |
| 管接続 口径 | P、EA、EBポート | C12（φ12ワンタッチ管継手） |
| A、Bポート | 1/4 3/8 C8（φ8ワンタッチ管継手） C10（φ10ワンタッチ管継手） C12（φ12ワンタッチ管継手） | |
| マニホールドベース質量 W（g）n:連数 | W=107n+330 | |
注1）10連以上の場合は、両側のPポートに加圧し、両側のEA、EBポートより排気してください。
規格表
SY9000:SS5Y9-43-連数D□-02・03・C8・C10・C12・N9・N11
SY9000:SS5Y9-43-連数U□-02・03・C9・C10・C12・N9・N11
SY9000:SS5Y9-43-連数B□-02・03・C8・C10・C12・N9・N11
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,022円 ( 12,124円 ) | 19日目 |
12,934円 ( 14,227円 ) | 19日目 |
10,753円 ( 11,828円 ) | 19日目 |
12,137円 ( 13,351円 ) | 19日目 |
11,023円 ( 12,125円 ) | 19日目 |
10,754円 ( 11,829円 ) | 19日目 |
10,754円 ( 11,829円 ) | 19日目 |
13,029円 ( 14,332円 ) | 19日目 |
10,309円 ( 11,340円 ) | 19日目 |
10,039円 ( 11,043円 ) | 19日目 |
11,423円 ( 12,565円 ) | 19日目 |
12,093円 ( 13,302円 ) | 19日目 |
10,309円 ( 11,340円 ) | 19日目 |
11,423円 ( 12,565円 ) | 19日目 |
12,093円 ( 13,302円 ) | 19日目 |
10,309円 ( 11,340円 ) | 19日目 |
10,040円 ( 11,044円 ) | 19日目 |
11,826円 ( 13,009円 ) | 19日目 |
13,253円 ( 14,578円 ) | 19日目 |
15,038円 ( 16,542円 ) | 19日目 |
13,923円 ( 15,315円 ) | 19日目 |
14,592円 ( 16,051円 ) | 19日目 |
12,540円 ( 13,794円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,557円 ( 12,713円 ) | 19日目 |
11,291円 ( 12,420円 ) | 19日目 |
13,074円 ( 14,381円 ) | 19日目 |
11,557円 ( 12,713円 ) | 19日目 |
12,141円 ( 13,355円 ) | 19日目 |
10,575円 ( 11,633円 ) | 19日目 |
12,360円 ( 13,596円 ) | 19日目 |
12,361円 ( 13,597円 ) | 19日目 |
14,198円 ( 15,618円 ) | 19日目 |
12,405円 ( 13,646円 ) | 19日目 |
10,889円 ( 11,978円 ) | 19日目 |
10,620円 ( 11,682円 ) | 19日目 |
12,004円 ( 13,204円 ) | 19日目 |
13,620円 ( 14,982円 ) | 19日目 |
10,888円 ( 11,977円 ) | 19日目 |
11,698円 ( 12,868円 ) | 19日目 |
10,622円 ( 11,684円 ) | 19日目 |
11,691円 ( 12,860円 ) | 19日目 |
10,175円 ( 11,193円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
10,175円 ( 11,193円 ) | 19日目 |
9,907円 ( 10,898円 ) | 19日目 |
11,692円 ( 12,861円 ) | 19日目 |
10,889円 ( 11,978円 ) | 19日目 |
10,888円 ( 11,977円 ) | 19日目 |
12,672円 ( 13,939円 ) | 19日目 |
14,389円 ( 15,828円 ) | 19日目 |
11,698円 ( 12,868円 ) | 19日目 |
10,174円 ( 11,191円 ) | 19日目 |
11,557円 ( 12,713円 ) | 19日目 |
12,227円 ( 13,450円 ) | 19日目 |
10,174円 ( 11,191円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
