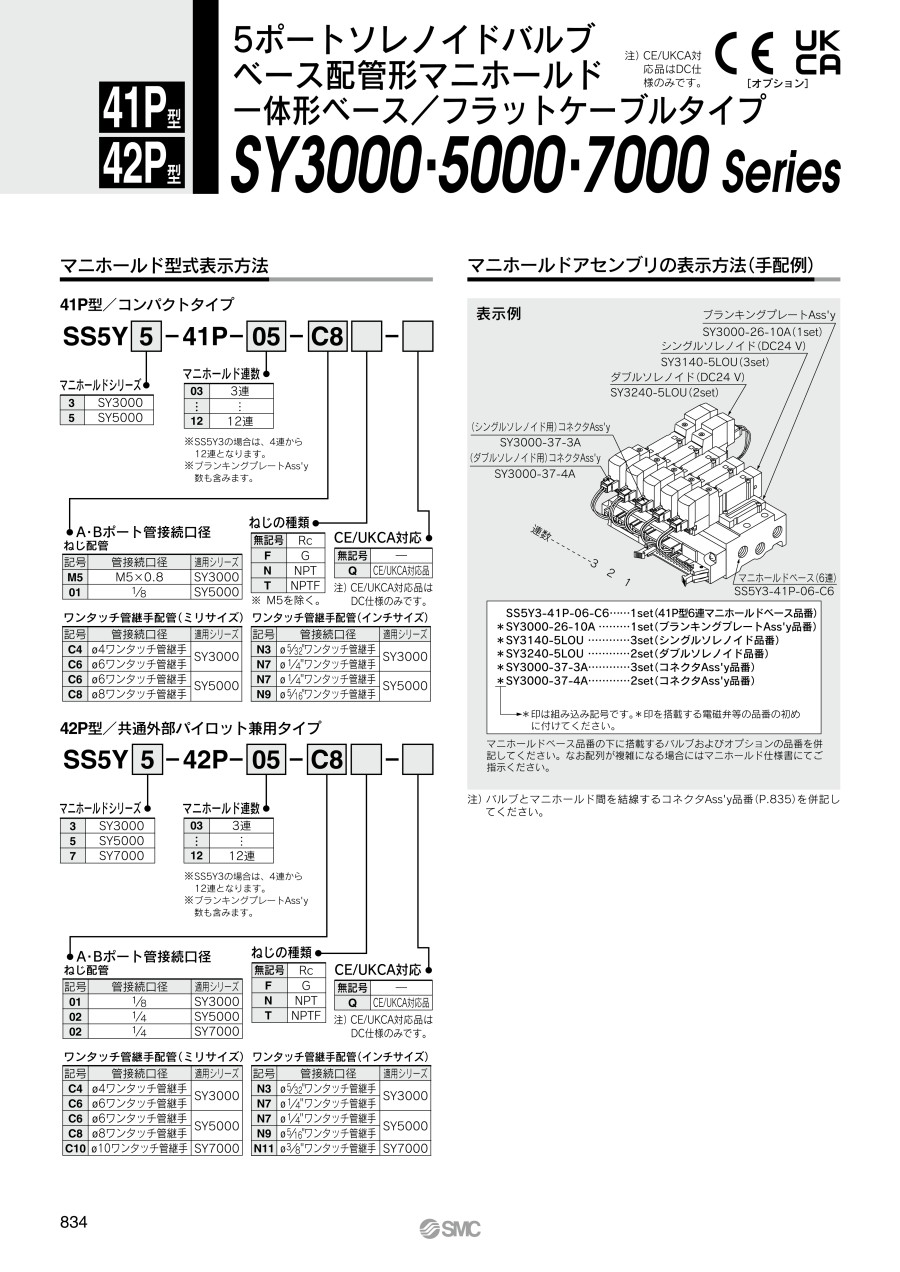

5ポートソレノイドバルブ SY3000・5000・7000 ベース配管形 フラットケーブルタイプ
未確定：候補が352型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SY3000:SS5Y3-41P-連数-M5,C4・C6・N3・N7□
SY5000:SS5Y5-41P-連数-01,C4・C6・N7・N9□
SY3000:SS5Y3-42P-連数-01,C4・C6・N3・N7□
SY5000:SS5Y5-42P-連数-02,C4・C6・N7・N9□
SY7000:SS5Y7-42P-連数-02,C10・N11□
製品仕様
製品仕様
| 型番 | SS5Y3-41P（-Q） | SS5Y3-42P（-Q） | SS5Y5-41P（-Q） | SS5Y5-42P（-Q） | SS5Y7-42P（-Q） | |
|---|---|---|---|---|---|---|
| 適用バルブ | SY3□40 | SY5□40 | SY7□40 | |||
| マニホールド形式 | 単一ベース形Bマウント | |||||
| P（SUP）・R（EXH）方式 | 共通SUP・EXH | |||||
| バルブ連数 | 4～12連注1） | 3～12連注1） | ||||
| A・Bポート 配管仕様 | 場所 | ベース | ||||
| 方向 | 横 | |||||
| 管接続 口径 | P、EA、EBポート | 1/8 | 1/4 | 1/4 | ||
| A、Bポート | M5×0.8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） | 1/8 C4（φ4ワンタッチ管継手） C6（φ6ワンタッチ管継手） | 1/8 C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手） | 1/4 C6（φ6ワンタッチ管継手） C8（φ8ワンタッチ管継手） | 1/4 C10（φ10ワンタッチ管継手） | |
| マニホールドベース質量 W（g）n:連数 | W=39n+83 | W=48n+99 | W=67n+118 | W=88n+151 | W=109n+174 | |
| 適用フラットケーブルコネクタ | フラットケーブルコネクタ ソケット:26極MILタイプ ストレインリリーフ付 MIL-C-83503準拠品 | |||||
| 内部配線 | +COM、-COM共用（Zタイプは+COMのみの対応） | |||||
| 定格電圧注3） | DC12、24V、AC100、110V | |||||
注1）10連以上（SS5Y7は5連以上）の場合は、両側のPポートに加圧し、両側のEA、EBポートより排気してください。
注2）配線ユニット部の耐電仕様はJIS C0704の1種相当となります。
注3）CE対応品はDC仕様のみです。
規格表
SY3000:SS5Y3-41P-連数-M5,C4・C6・N3・N7□
SY5000:SS5Y5-41P-連数-01,C4・C6・N7・N9□
SY3000:SS5Y3-42P-連数-01,C4・C6・N3・N7□
SY5000:SS5Y5-42P-連数-02,C4・C6・N7・N9□
SY7000:SS5Y7-42P-連数-02,C10・N11□
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,254円 ( 9,079円 ) | 19日目 |
8,523円 ( 9,375円 ) | 19日目 |
8,254円 ( 9,079円 ) | 19日目 |
8,523円 ( 9,375円 ) | 19日目 |
7,719円 ( 8,491円 ) | 19日目 |
8,074円 ( 8,881円 ) | 19日目 |
7,720円 ( 8,492円 ) | 19日目 |
7,720円 ( 8,492円 ) | 19日目 |
8,255円 ( 9,081円 ) | 19日目 |
9,285円 ( 10,214円 ) | 19日目 |
9,552円 ( 10,507円 ) | 19日目 |
9,553円 ( 10,508円 ) | 19日目 |
9,285円 ( 10,214円 ) | 19日目 |
9,552円 ( 10,507円 ) | 19日目 |
8,615円 ( 9,477円 ) | 19日目 |
8,917円 ( 9,809円 ) | 19日目 |
8,616円 ( 9,478円 ) | 19日目 |
9,286円 ( 10,215円 ) | 19日目 |
10,308円 ( 11,339円 ) | 19日目 |
10,575円 ( 11,633円 ) | 19日目 |
10,576円 ( 11,634円 ) | 19日目 |
10,308円 ( 11,339円 ) | 19日目 |
10,575円 ( 11,633円 ) | 19日目 |
10,576円 ( 11,634円 ) | 19日目 |
9,504円 ( 10,454円 ) | 19日目 |
9,439円 ( 10,383円 ) | 19日目 |
9,505円 ( 10,456円 ) | 19日目 |
10,309円 ( 11,340円 ) | 19日目 |
10,308円 ( 11,339円 ) | 19日目 |
10,309円 ( 11,340円 ) | 19日目 |
11,338円 ( 12,472円 ) | 19日目 |
11,605円 ( 12,766円 ) | 19日目 |
11,338円 ( 12,472円 ) | 19日目 |
11,605円 ( 12,766円 ) | 19日目 |
10,400円 ( 11,440円 ) | 19日目 |
10,669円 ( 11,736円 ) | 19日目 |
12,360円 ( 13,596円 ) | 19日目 |
12,628円 ( 13,891円 ) | 19日目 |
12,629円 ( 13,892円 ) | 19日目 |
12,360円 ( 13,596円 ) | 19日目 |
12,628円 ( 13,891円 ) | 19日目 |
12,629円 ( 13,892円 ) | 19日目 |
11,289円 ( 12,418円 ) | 19日目 |
11,291円 ( 12,420円 ) | 19日目 |
12,361円 ( 13,597円 ) | 19日目 |
12,361円 ( 13,597円 ) | 19日目 |
12,361円 ( 13,597円 ) | 19日目 |
13,390円 ( 14,729円 ) | 19日目 |
13,658円 ( 15,024円 ) | 19日目 |
13,390円 ( 14,729円 ) | 19日目 |
13,658円 ( 15,024円 ) | 19日目 |
12,185円 ( 13,404円 ) | 19日目 |
12,498円 ( 13,748円 ) | 19日目 |
14,414円 ( 15,855円 ) | 19日目 |
14,680円 ( 16,148円 ) | 19日目 |
14,414円 ( 15,855円 ) | 19日目 |
14,680円 ( 16,148円 ) | 19日目 |
13,074円 ( 14,381円 ) | 19日目 |
13,075円 ( 14,383円 ) | 19日目 |
14,415円 ( 15,857円 ) | 19日目 |
