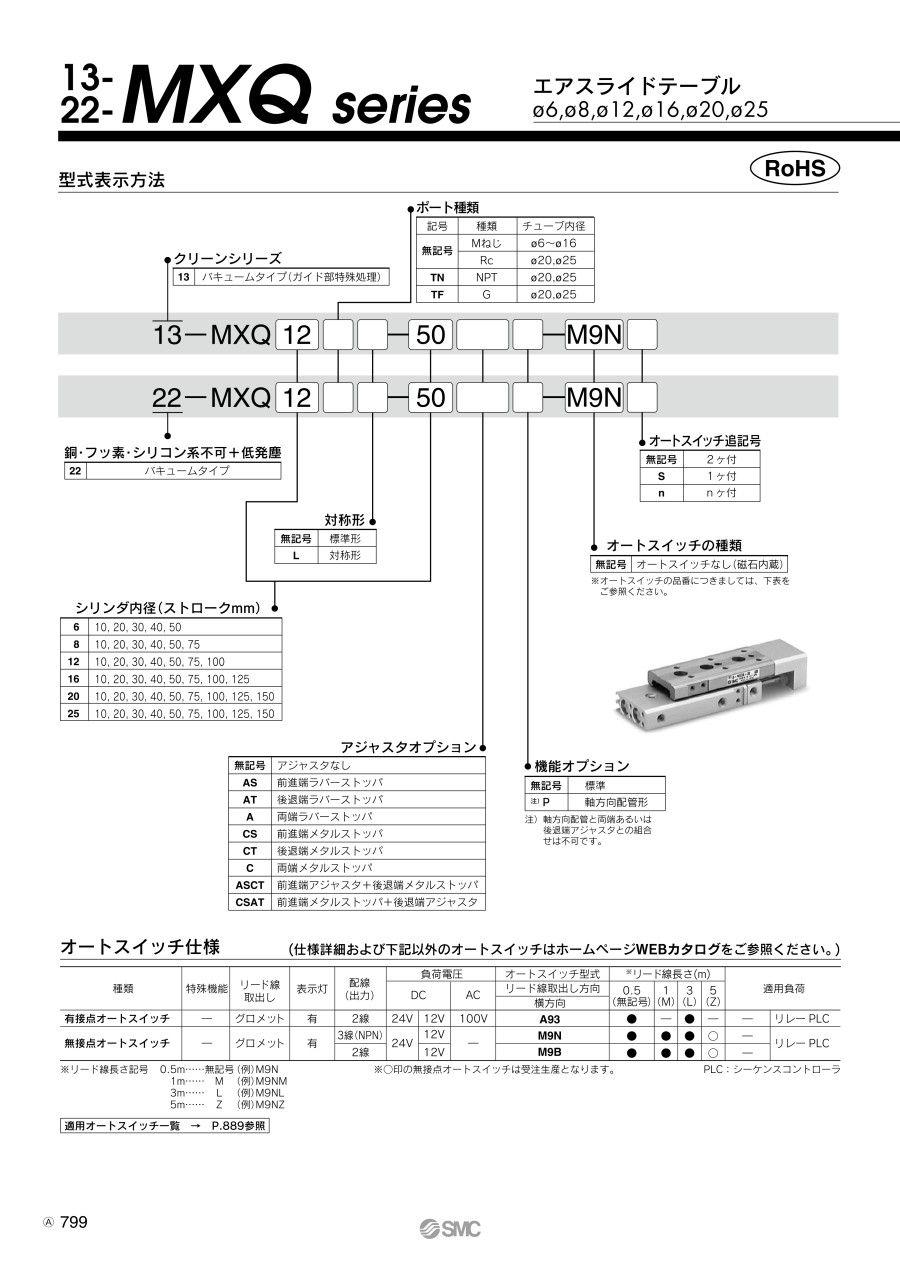

エアスライドテーブル 13/20/22-MXQシリーズ
未確定：候補が8,219型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 | |
|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||||
| 作動方式 | 複動形 | ||||||
| 使用圧力 | 0.15～0.7MPa | ||||||
| 保証耐圧力 | 1.05MPa | ||||||
| 周囲温度および使用流体温度 | -10～60℃（ただし、凍結なきこと） | ||||||
| 使用ピストン速度 | 50～300mm／s （アジャスタオプション／メタルストッパ：50～200mm／s） | ||||||
| クッション | ラバークッション（標準、アジャスタオプション／ラバーストッパ） なし（アジャスタオプション／メタルストッパ） | ||||||
| 給油 | 無給油 | ||||||
| ストローク長さの許容差 | +10 mm | ||||||
| 使用グリース | 13-：フッ素系グリース 22-：リチウム石けん基系グリース | ||||||
| 清浄度クラス （ISOクラス） | アジャスタなし | 13-/22-：クラス5 | |||||
| ラバーストッパ | |||||||
| メタルストッパ | 13-/22-：クラス6 | ||||||
リード線・コネクタ仕様
- リード線・コネクタ仕様の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,379円 ( 36,717円 ) | 6日目 |
54,414円 ( 59,855円 ) | 6日目 |
55,259円 ( 60,785円 ) | 6日目 |
52,245円 ( 57,470円 ) | 6日目 |
56,099円 ( 61,709円 ) | 6日目 |
57,221円 ( 62,943円 ) | 6日目 |
58,064円 ( 63,870円 ) | 6日目 |
54,077円 ( 59,485円 ) | 6日目 |
58,344円 ( 64,178円 ) | 6日目 |
59,186円 ( 65,105円 ) | 6日目 |
63,281円 ( 69,609円 ) | 6日目 |
57,501円 ( 63,251円 ) | 6日目 |
58,344円 ( 64,178円 ) | 6日目 |
54,207円 ( 59,628円 ) | 6日目 |
53,786円 ( 59,165円 ) | 6日目 |
59,187円 ( 65,106円 ) | 6日目 |
64,004円 ( 70,404円 ) | 6日目 |
65,127円 ( 71,640円 ) | 6日目 |
63,545円 ( 69,900円 ) | 6日目 |
62,817円 ( 69,099円 ) | 6日目 |
38,614円 ( 42,475円 ) | 19日目 |
41,514円 ( 45,665円 ) | 19日目 |
42,074円 ( 46,281円 ) | 19日目 |
42,075円 ( 46,283円 ) | 19日目 |
43,384円 ( 47,722円 ) | 19日目 |
43,944円 ( 48,338円 ) | 19日目 |
41,286円 ( 45,415円 ) | 19日目 |
43,665円 ( 48,032円 ) | 19日目 |
44,692円 ( 49,161円 ) | 19日目 |
43,570円 ( 47,927円 ) | 19日目 |
44,132円 ( 48,545円 ) | 19日目 |
47,150円 ( 51,865円 ) | 19日目 |
41,093円 ( 45,202円 ) | 19日目 |
44,413円 ( 48,854円 ) | 19日目 |
47,888円 ( 52,677円 ) | 19日目 |
48,081円 ( 52,889円 ) | 19日目 |
35,997円 ( 39,597円 ) | 19日目 |
38,896円 ( 42,786円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
39,457円 ( 43,403円 ) | 19日目 |
37,726円 ( 41,499円 ) | 19日目 |
40,765円 ( 44,842円 ) | 19日目 |
41,327円 ( 45,460円 ) | 19日目 |
38,387円 ( 42,226円 ) | 19日目 |
41,514円 ( 45,665円 ) | 19日目 |
42,075円 ( 46,283円 ) | 19日目 |
40,952円 ( 45,047円 ) | 19日目 |
41,514円 ( 45,665円 ) | 19日目 |
38,475円 ( 42,323円 ) | 19日目 |
45,289円 ( 49,818円 ) | 19日目 |
38,755円 ( 42,631円 ) | 19日目 |
43,898円 ( 48,288円 ) | 19日目 |
44,511円 ( 48,962円 ) | 19日目 |
42,075円 ( 46,283円 ) | 19日目 |
43,898円 ( 48,288円 ) | 19日目 |
44,132円 ( 48,545円 ) | 19日目 |
39,177円 ( 43,095円 ) | 19日目 |
42,074円 ( 46,281円 ) | 19日目 |
47,952円 ( 52,747円 ) | 19日目 |
44,505円 ( 48,956円 ) | 19日目 |
詳細情報
基本情報
【13-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
【22-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります）
