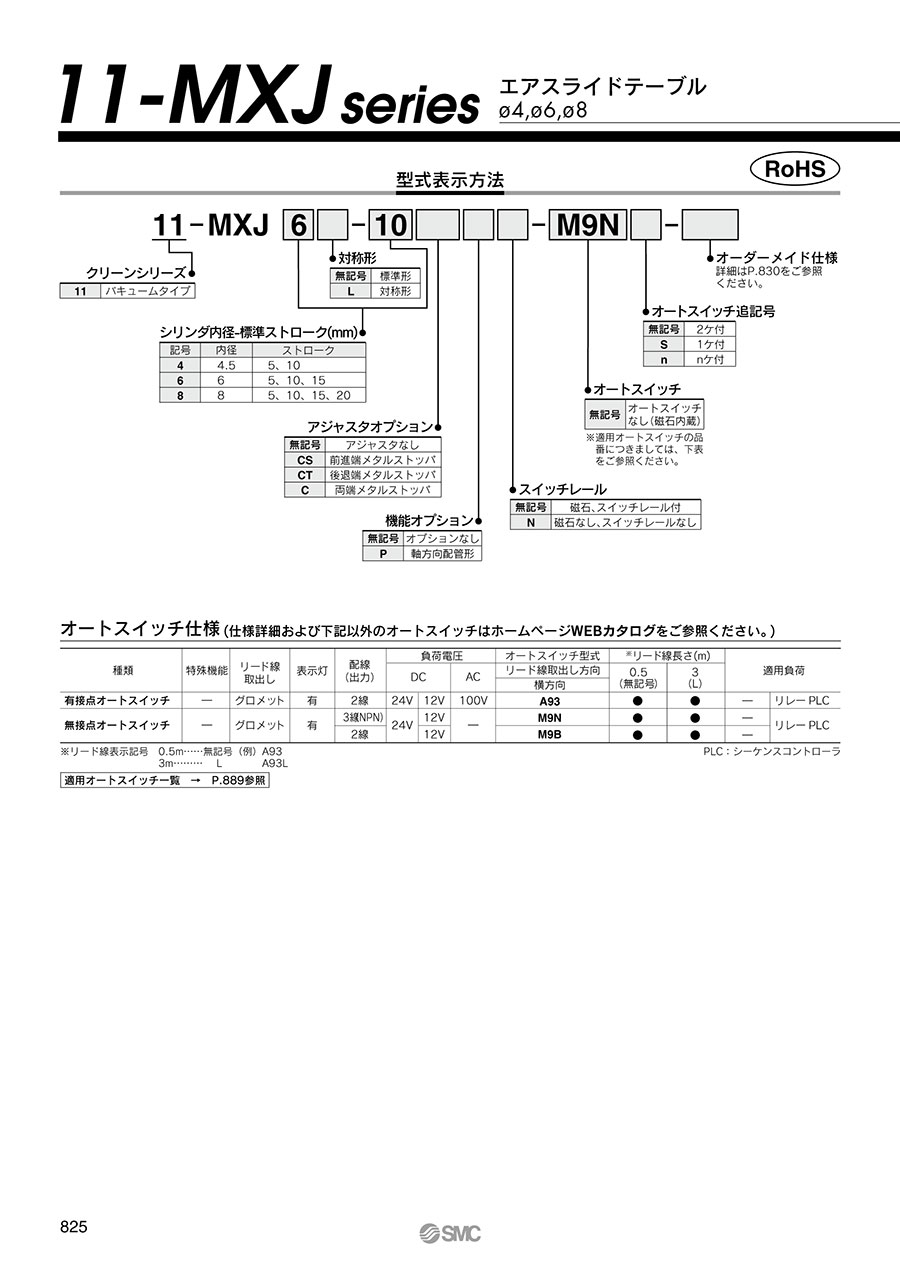

エアスライドテーブル クリーンシリーズ 11-MXJ 銅系・フッ素系不可仕様 20-MXJ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形（スイッチレールなし）/11-MXJ4-□□□N
注1）位置決めピンを使用される場合は、段付位置決めピンをご使用ください。
注2）ボディおよびテーブルは磁性体でできているため磁石等を付けると磁化されてしまいオートスイッチが誤作動します。
注3）ワーク固定用ボルトが長すぎるとボディに当たり作動不良などの原因となります。
※その他の寸法は標準（MXJシリーズ）と同一です。
基本形（スイッチレールなし）/11-MXJ6-□□□N
注1）位置決めピンを使用される場合は、段付位置決めピンをご使用ください。
注2）ボディおよびテーブルは磁性体でできているため磁石等を付けると磁化されてしまいオートスイッチが誤作動します。
注3）ワーク固定用ボルトが長すぎるとボディに当たり作動不良などの原因となります。
※その他の寸法は標準（MXJシリーズ）と同一です。
基本形（スイッチレールなし）/11-MXJ8-□□□N
注1）位置決めピンを使用される場合は、段付位置決めピンをご使用ください。
注2）ボディおよびテーブルは磁性体でできているため磁石等を付けると磁化されてしまいオートスイッチが誤作動します。
注3）ワーク固定用ボルトが長すぎるとボディに当たり作動不良などの原因となります。
※その他の寸法は標準（MXJシリーズ）と同一です。
製品仕様
製品仕様
| 型番 | 11-MXJ4 | 11-MXJ6 | 11-MXJ8 | |
|---|---|---|---|---|
| シリンダ内径（mm） | 4.5 | 6 | 8 | |
| 配管接続口径 | M3×0.5 | |||
| 使用流体 | 空気 | |||
| 作動方式 | 複動形 | |||
| 使用圧力 | 0.15～0.7MPa | |||
| 保証耐圧力 | 1.05MPa | |||
| 周囲温度および使用流体温度 | -10～60℃ | |||
| 使用速度範囲（平均作動速度）注） | 50～300mm/s （メタルストッパの場合：50～200mm/s） | |||
| クッション | ラバークッション （メタルストッパの場合：クッションなし） | |||
| 給油 | 無給油 | |||
| ストローク調整範囲（メタルストッパ） | 両端 各0～5mm | |||
| ストローク長さの許容差 | 0～+1mm | |||
| 清浄度クラス （ISOクラス） | アジャスタなし | クラス5 | ||
| メタルストッパ | クラス6 | |||
注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度
規格表
基本形（スイッチレールなし）/11-MXJ6-□□□N
基本形（スイッチレールなし）/11-MXJ8-□□□N
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,120円 ( 21,032円 ) | 19日目 |
22,018円 ( 24,220円 ) | 19日目 |
23,142円 ( 25,456円 ) | 19日目 |
26,773円 ( 29,450円 ) | 19日目 |
26,633円 ( 29,296円 ) | 19日目 |
23,889円 ( 26,278円 ) | 19日目 |
24,451円 ( 26,896円 ) | 19日目 |
24,637円 ( 27,101円 ) | 19日目 |
25,199円 ( 27,719円 ) | 19日目 |
24,077円 ( 26,485円 ) | 19日目 |
24,639円 ( 27,103円 ) | 19日目 |
25,200円 ( 27,720円 ) | 19日目 |
22,018円 ( 24,220円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
25,666円 ( 28,233円 ) | 19日目 |
26,974円 ( 29,671円 ) | 19日目 |
24,168円 ( 26,585円 ) | 19日目 |
27,349円 ( 30,084円 ) | 19日目 |
28,096円 ( 30,906円 ) | 19日目 |
29,316円 ( 32,248円 ) | 19日目 |
27,536円 ( 30,290円 ) | 19日目 |
30,488円 ( 33,537円 ) | 19日目 |
28,097円 ( 30,907円 ) | 19日目 |
27,817円 ( 30,599円 ) | 19日目 |
30,246円 ( 33,271円 ) | 19日目 |
20,997円 ( 23,097円 ) | 19日目 |
25,200円 ( 27,720円 ) | 19日目 |
29,967円 ( 32,964円 ) | 19日目 |
30,154円 ( 33,169円 ) | 19日目 |
30,715円 ( 33,787円 ) | 19日目 |
20,428円 ( 22,471円 ) | 19日目 |
25,199円 ( 27,719円 ) | 19日目 |
25,759円 ( 28,335円 ) | 19日目 |
25,386円 ( 27,925円 ) | 19日目 |
28,733円 ( 31,606円 ) | 19日目 |
25,946円 ( 28,541円 ) | 19日目 |
23,607円 ( 25,968円 ) | 19日目 |
28,377円 ( 31,215円 ) | 19日目 |
28,937円 ( 31,831円 ) | 19日目 |
28,564円 ( 31,420円 ) | 19日目 |
26,087円 ( 28,696円 ) | 19日目 |
22,587円 ( 24,846円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
26,834円 ( 29,517円 ) | 19日目 |
25,477円 ( 28,025円 ) | 19日目 |
29,328円 ( 32,261円 ) | 19日目 |
26,787円 ( 29,466円 ) | 19日目 |
25,946円 ( 28,541円 ) | 19日目 |
19,687円 ( 21,656円 ) | 19日目 |
23,889円 ( 26,278円 ) | 19日目 |
31,021円 ( 34,123円 ) | 19日目 |
29,686円 ( 32,655円 ) | 19日目 |
18,098円 ( 19,908円 ) | 6日目 |
22,298円 ( 24,528円 ) | 19日目 |
24,031円 ( 26,434円 ) | 19日目 |
27,067円 ( 29,774円 ) | 19日目 |
27,629円 ( 30,392円 ) | 19日目 |
27,256円 ( 29,982円 ) | 19日目 |
27,817円 ( 30,599円 ) | 19日目 |
27,256円 ( 29,982円 ) | 19日目 |
詳細情報
基本情報
【11-シリーズ クリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応。
・外形寸法は標準品と同一。
