SMC

エアスライドテーブル二次電池対応 25A-MXWシリーズ

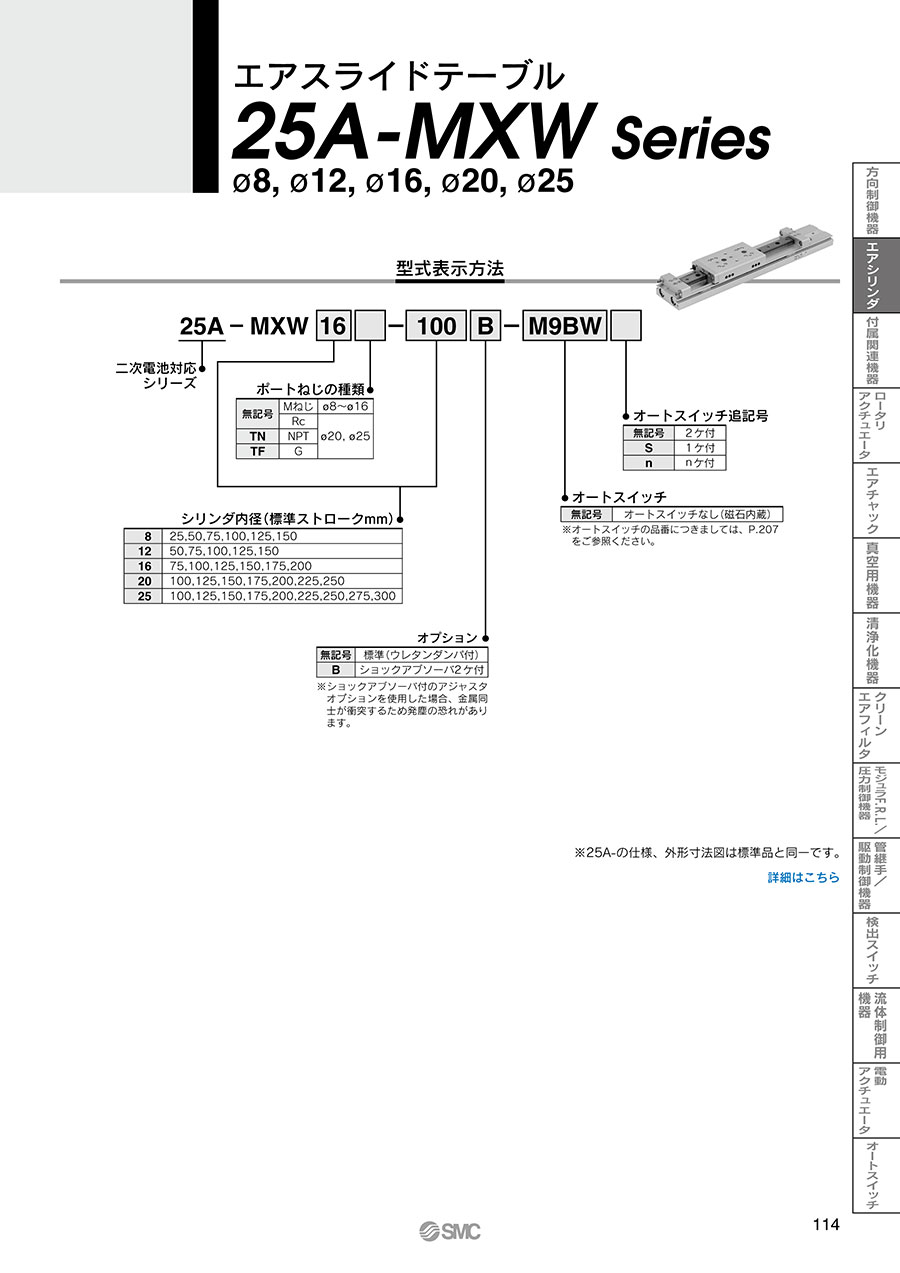

カタログ

通常単価(税別): 70,039円～170,111円

税込単価: 77,043円～187,122円

通常出荷日：19日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

エアスライドテーブル/MXWシリーズ

通常価格(税別)： 208円 (税込価格：229円)

通常出荷日：1 日目～

よく一緒に見られています

SMC

メカジョイント式ロッドレスシリンダカムフォロアガイド形 MY1Cシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

25A-MXW12-75B-M9BWSDPC

25A-MXW12-150B-M9BWSDPC

25A-MXW16-75B

25A-MXW16-75B-M9BWSDPC

25A-MXW16-200B-M9BWSDPC

25A-MXW20-225B-M9BWSDPC

25A-MXW20-250B

25A-MXW20-250B-M9BWSDPC

25A-MXW25-100B

25A-MXW25-150-A90L

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

ポートねじ種類

アジャスタオプション

オートスイッチ

リード線長さ

(m)

リード線コネクタ

スイッチ数

最小発注数量

8	31～50	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	1.8	50	84	49	30	Mねじ	標準（ウレタンダンパ付）	A90	3	なし	2	1個
8	51～100	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	1.8	75	84	49	30	Mねじ	ショックアブソーバ2ヶ付	M9B	3	なし	2	1個
8	51～100	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	1.8	100	84	49	30	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
8	101～250	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	1.8	125	84	49	30	Mねじ	標準（ウレタンダンパ付）	M9B	0.5	なし	2	1個
8	101～250	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	1.8	125	84	49	30	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
8	101～250	1.1～5.0	50.1～100.0	25.1～50.0	20.1～30.0	1.8	125	84	49	30	Mねじ	ショックアブソーバ2ヶ付	M9B	3	なし	2	1個
12	31～50	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	50	103	58	35	Mねじ	標準（ウレタンダンパ付）	M9B	3	なし	2	1個
12	51～100	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	75	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9B	0.5	M12-4ピン	2	1個
12	51～100	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	75	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9BW	0.5	M12-4ピン	2	1個
12	51～100	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	100	103	58	35	Mねじ	標準（ウレタンダンパ付）	M9B	3	なし	2	1個
12	51～100	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	100	103	58	35	Mねじ	標準（ウレタンダンパ付）	M9BW	3	M12-4ピン	2	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	125	103	58	35	Mねじ	標準（ウレタンダンパ付）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	125	103	58	35	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	125	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9B	3	なし	2	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	125	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9B	5	なし	2	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	150	103	58	35	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	150	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9B	0.5	M12-4ピン	2	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	150	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9B	3	M12-4ピン	2	1個
12	101～250	1.1～5.0	100.1～150.0	50.1～75.0	30.1～40.0	4	150	103	58	35	Mねじ	ショックアブソーバ2ヶ付	M9BW	0.5	M12-4ピン	2	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	75	125	74	43	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	75	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9BW	0.5	M12-4ピン	2	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	75	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9N	0.5	なし	2	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	100	125	74	43	Mねじ	標準（ウレタンダンパ付）	M9B	3	なし	2	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	100	125	74	43	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	100	125	74	43	Mねじ	ショックアブソーバ2ヶ付	A90	3	なし	2	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	100	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9B	1	M12-4ピン	2	1個
16	51～100	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	100	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9N	3	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	125	125	74	43	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	125	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9B	3	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	125	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9N	3	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	150	125	74	43	Mねじ	標準（ウレタンダンパ付）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	150	125	74	43	Mねじ	標準（ウレタンダンパ付）	M9B	3	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	150	125	74	43	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	150	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9NW	0.5	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	175	125	74	43	Mねじ	標準（ウレタンダンパ付）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	175	125	74	43	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	175	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9B	3	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	175	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9BV	0.5	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	200	125	74	43	Mねじ	標準（ウレタンダンパ付）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	200	125	74	43	Mねじ	標準（ウレタンダンパ付）	M9N	0.5	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	200	125	74	43	Mねじ	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	200	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9BW	3	なし	2	1個
16	101～250	5.1～10.0	100.1～150.0	50.1～75.0	40.1～50.0	7	200	125	74	43	Mねじ	ショックアブソーバ2ヶ付	M9BW	0.5	M12-4ピン	2	1個
20	51～100	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	100	160	98	60	Rc	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	51～100	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	100	160	98	60	Rc	ショックアブソーバ2ヶ付	M9N	3	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	125	160	98	60	Rc	標準（ウレタンダンパ付）	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	125	160	98	60	Rc	標準（ウレタンダンパ付）	M9BW	0.5	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	175	160	98	60	Rc	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	175	160	98	60	Rc	ショックアブソーバ2ヶ付	M9B	0.5	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	200	160	98	60	Rc	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	200	160	98	60	Rc	ショックアブソーバ2ヶ付	M9B	0.5	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	200	160	98	60	Rc	ショックアブソーバ2ヶ付	M9BW	0.5	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	200	160	98	60	Rc	ショックアブソーバ2ヶ付	M9NW	0.5	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	225	160	98	60	Rc	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	225	160	98	60	Rc	ショックアブソーバ2ヶ付	M9B	3	なし	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	225	160	98	60	Rc	ショックアブソーバ2ヶ付	M9BW	0.5	M12-4ピン	2	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	250	160	98	60	Rc	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
20	101～250	10.1～20.0	150.1～200.0	75.1～100.0	50.1～75.0	11	250	160	98	60	Rc	ショックアブソーバ2ヶ付	M9BW	0.5	M12-4ピン	2	1個
25	51～100	10.1～20.0	200.1～300.0	100.1～150.0	75.1～100.0	17	100	209	126	76	Rc	ショックアブソーバ2ヶ付	オートスイッチなし（磁石内蔵）	なし	なし	なし	1個
25	101～250	10.1～20.0	200.1～300.0	100.1～150.0	75.1～100.0	17	150	209	126	76	Rc	標準（ウレタンダンパ付）	A90	3	なし	2	1個

通常単価(税別) (税込単価)	通常出荷日

70,039円 ( 77,043円 )	19日目
86,386円 ( 95,025円 )	19日目
81,759円 ( 89,935円 )	19日目
80,539円 ( 88,593円 )	19日目
83,618円 ( 91,980円 )	19日目
92,237円 ( 101,461円 )	19日目
80,298円 ( 88,328円 )	19日目
88,702円 ( 97,572円 )	19日目
94,489円 ( 103,938円 )	19日目
82,466円 ( 90,713円 )	19日目
82,908円 ( 91,199円 )	19日目
79,059円 ( 86,965円 )	19日目
90,164円 ( 99,180円 )	19日目
95,790円 ( 105,369円 )	19日目
96,382円 ( 106,020円 )	19日目
89,191円 ( 98,110円 )	19日目
95,212円 ( 104,733円 )	19日目
98,009円 ( 107,810円 )	19日目
101,001円 ( 111,101円 )	19日目
91,791円 ( 100,970円 )	19日目
102,747円 ( 113,022円 )	19日目
96,975円 ( 106,673円 )	19日目
88,238円 ( 97,062円 )	19日目
94,160円 ( 103,576円 )	19日目
99,802円 ( 109,782円 )	19日目
97,239円 ( 106,963円 )	19日目
99,935円 ( 109,929円 )	19日目
93,195円 ( 102,515円 )	19日目
102,155円 ( 112,371円 )	19日目
98,769円 ( 108,646円 )	19日目
89,898円 ( 98,888円 )	19日目
95,689円 ( 105,258円 )	19日目
103,019円 ( 113,321円 )	19日目
104,376円 ( 114,814円 )	19日目
89,718円 ( 98,690円 )	19日目
97,769円 ( 107,546円 )	19日目
103,200円 ( 113,520円 )	19日目
103,342円 ( 113,676円 )	19日目
94,774円 ( 104,251円 )	19日目
93,909円 ( 103,300円 )	19日目
103,635円 ( 113,999円 )	19日目
105,915円 ( 116,507円 )	19日目
114,591円 ( 126,050円 )	19日目
103,488円 ( 113,837円 )	19日目
109,261円 ( 120,187円 )	19日目
95,079円 ( 104,587円 )	19日目
94,481円 ( 103,929円 )	19日目
112,372円 ( 123,609円 )	19日目
117,405円 ( 129,146円 )	19日目
118,695円 ( 130,565円 )	19日目
123,876円 ( 136,264円 )	19日目
124,333円 ( 136,766円 )	19日目
120,810円 ( 132,891円 )	19日目
121,743円 ( 133,917円 )	19日目
121,114円 ( 133,225円 )	19日目
133,018円 ( 146,320円 )	19日目
124,791円 ( 137,270円 )	19日目
136,066円 ( 149,673円 )	19日目
132,949円 ( 146,244円 )	19日目
124,216円 ( 136,638円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
