メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ

カタログ

通常単価(税別): 61,241円～298,874円

税込単価: 67,365円～328,761円

通常出荷日：19日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

メカジョイント式ロッドレスシリンダカムフォロアガイド形 MY1Cシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

エアスライドテーブル二次電池対応 25A-MXQシリーズ

通常価格(税別)： 6,787円 (税込価格：7,466円)

通常出荷日：3 日目～

未確定：候補が65型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MY1C16□／20□-ストローク

メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ外形図底面側1

MY1C25□／32□／40□-ストローク

メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ外形図2

Pはシリンダ供給ポートを示します。

メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ外形図底面側2

MY1C50□／63□-ストローク

メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ外形図3

メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ外形図底面側3

製品仕様

25A-の仕様、外形寸法図は標準品と同一です。

ストローク調整ユニット装着図

H6H7装着例

■仕様

チューブ内径（mm）		16	20	25	40	50
使用流体		空気
作動形式		複動計
使用圧力範囲		0.15～0.8MPa		0.1～0.8MPa
保証耐圧力		1.2MPa
周囲温度および使用流体温度		5～60℃
クッション		エアクッション
給油		無給油
ストローク長さ許容差		1,000以下（0～+1.8） 1,001～3,000（0～+2.8）	2,700以下（0～+1.8）、2,701～5,000（0～+2.8）
配管接続口径	正面、側面ポート	M5×0.8		Rc1/8	Rc1/4	Rc3/8
配管接続口径	底面ポート	φ4		φ6	φ8	φ10

規格表

MY1C16□／20□-ストローク

型番	A	B	C	G	GA	GB	H	J	K	L	LD	LH	LL	LW	M	MM	N	NC
MY1C16□	80	6	3.5	13.5	8.5	16.2	40	M5×0.8	10	80	3.6	22.5	40	54	6	M4×0.7	20	14
MY1C20□	100	7.5	4.5	12.5	12.5	20	46	M6×1	12	100	4.8	23	50	58	7.5	M5×0.8	25	17

型番	NE	NH	NW	PA	PB	PG	PP	Q	QQ	QW	RR	SS	TT	UU	VV	W	WW	XX	Z
MY1C16□	28	27.7	56	40	40	3.5	7.5	153	9	48	11	2.5	15	14	10	68	13	30	160
MY1C20□	34	33.7	60	50	40	4.5	11.5	191	10	45	14.5	5	18	12	12.5	72	14	32	200

■底面集中配管用配管穴寸法表

型番	WX	Y	S	d	D	R	適用Oリング
MY1C16□	30	6.5	9	4	8.4	1.1	C6
MY1C20□	32	8	6.5	4	8.4	1.1	C6

取付面はこの寸法にて加工して下さい。

MY1C25□／32□／40□-ストローク

型番	A	B	C	G	GB	H	J	K	L	LD	LH	LL	LW	M	MM	MW	N	NC
MY1C25□	110	9	5.5	17	24.5	54	M6×1	9.5	102	5.6	27	59	70	10	M5×0.8	66	30	21
MY1C32□	140	11	6.5	19	30	68	M8×1.25	16	132	6.8	35	74	88	13	M6×1	80	37	26
MY1C40□	170	14	8.5	23	36.5	84	M10×1.5	15	162	8.6	38	89	104	13	M6×1	96	45	32

型番	NE	NH	NW	P	PA	PB	PG	PP1	PP2	Q	QQ	QW	RR1	RR2
MY1C25□	41.8	40.5	60	Rc1/8	60	50	7	12.7	12.7	206	15.5	46	18.9	17.9
MY1C32□	52.3	50	74	Rc1/8	80	60	8	15.5	18.5	264	16	60	22	24
MY1C40□	65.3	63.5	94	Rc1/4	100	80	9	17.5	20	322	26	72	25.5	29

型番	SS	TT	UU	VV	W	WW	XX	Z	ZZ
MY1C25□	4.1	15.5	16	16	84	11	38	220	Rc1/16
MY1C32□	4	21	16	19	102	13	48	280	Rc1/16
MY1C40□	9	26	21	23	118	20	54	340	Rc1/8

■底面集中配管用配管穴寸法表

型番	WX	Y	S	d	D	R	適用Oリング
MY1C25□	38	9	4	6	11.4	1.1	C9
MY1C32□	48	11	6	6	11.4	1.1	C9
MY1C40□	54	14	9	8	13.4	1.1	C11.2

取付面はこの寸法にて加工して下さい。

MY1C50□／63□-ストローク

型番	A	B	C	G	GA	GB	H	J	K	L	LD	LH	LK	LL	LW	M
MY1C50□	200	17	10.5	27	25	37.5	107	M14×2	28	200	11	29	2	100	128	15
MY1C63□	230	19	12.5	29.5	27.5	39.5	130	M16×2	32	230	13.5	32.5	5.5	115	152	16

型番	MM	N	NC	NE	NF	NH	NW	PA	PB	PG	PP	Q	QQ	QW	RR	SS
MY1C50□	M8×1.25	47	43.5	84.5	81	83.5	118	120	90	10	26	380	28	90	35	10
MY1C63□	M10×1.5	50	60	104	103	105	142	140	110	12	42	436	30	110	49	13

型番	TT	UU	VV	W	W1	WW	XX	Z
MY1C50□	35	24	28	144	128	22	74	400
MY1C63□	43	28	30	168	152	25	92	460

■底面集中配管用配管穴寸法表

型番	WX	Y	S	d	D	R	適用Oリング
MY1C50□	74	18	8	10	17.5	1.1	C15
MY1C63□	92	18	9	10	17.5	1.1	C15

取付面はこの寸法にて加工して下さい。

型番リスト

表示件数

型番

25A-MY1C16-100-M9NL

25A-MY1C16-150-M9NL

25A-MY1C16-200LL6-M9BW

25A-MY1C16G-200L-M9BWZ

25A-MY1C16G-225L-M9BWZ

25A-MY1C16G-300L-M9B

25A-MY1C16G-300L-M9BL

25A-MY1C20-270-M9NW

25A-MY1C20-3000

25A-MY1C20-545L-M9NVL

25A-MY1C20-550L

25A-MY1C20G-400

25A-MY1C20G-400L-M9BWZ

25A-MY1C25G-400L-M9NL

25A-MY1C25G-700H-M9NWL

25A-MY1C32-400HH6-M9NL

25A-MY1C32-560L

25A-MY1C32-600H-M9BWL

25A-MY1C32G-1200H

25A-MY1C32G-1200H-M9BW

25A-MY1C32G-400

25A-MY1C32G-600

25A-MY1C32G-900L-M9NL

25A-MY1C40-400LL6-M9NWL

25A-MY1C40-700H

25A-MY1C40-700HS-M9NL

25A-MY1C50-200LL6-M9BW

25A-MY1C50-600-M9BWSDPC

25A-MY1C50-700L

25A-MY1C50-720HS-M9NL

25A-MY1C50-810HS

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

配管形式

ポートねじ種類

オートスイッチ

リード線長さ

(m)

リード線コネクタ

スイッチ数

ストローク調整ユニット記号

最小発注数量

16	51～100	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	100	80	68	40	標準形	Mねじ	M9N	3	なし	2	ユニットなし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	150	80	68	40	標準形	Mねじ	M9N	3	なし	2	ユニットなし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	200	80	68	40	標準形	Mねじ	M9BW	0.5	なし	2	LL6	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	300	80	68	40	標準形	Mねじ	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	300	80	68	40	標準形	Mねじ	M9N	3	なし	2	ユニットなし	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	350	80	68	40	標準形	Mねじ	M9B	3	なし	2	L	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	450	80	68	40	標準形	Mねじ	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
16	1001～2000	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	1120	80	68	40	集中配管形	Mねじ	M9N	0.5	なし	2	ユニットなし	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	200	80	68	40	集中配管形	Mねじ	M9BW	5	なし	2	L	1個
16	101～250	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	225	80	68	40	集中配管形	Mねじ	M9BW	5	なし	2	L	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	300	80	68	40	集中配管形	Mねじ	M9B	0.5	なし	2	L	1個
16	251～500	10.1～20.0	50.1～100.0	50.1～75.0	30.1～40.0	18	0.15	300	80	68	40	集中配管形	Mねじ	M9B	3	なし	2	L	1個
20	251～500	20.1～40.0	50.1～100.0	50.1～75.0	40.1～50.0	25	0.15	270	100	72	46	標準形	Mねじ	M9NW	0.5	なし	2	ユニットなし	1個
20	2001～	20.1～40.0	50.1～100.0	50.1～75.0	40.1～50.0	25	0.15	3000	100	72	46	標準形	Mねじ	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
20	501～1000	20.1～40.0	50.1～100.0	50.1～75.0	40.1～50.0	25	0.15	545	100	72	46	標準形	Mねじ	M9NV	3	なし	2	L	1個
20	501～1000	20.1～40.0	50.1～100.0	50.1～75.0	40.1～50.0	25	0.15	550	100	72	46	標準形	Mねじ	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
20	251～500	20.1～40.0	50.1～100.0	50.1～75.0	40.1～50.0	25	0.15	400	100	72	46	集中配管形	Mねじ	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
20	251～500	20.1～40.0	50.1～100.0	50.1～75.0	40.1～50.0	25	0.15	400	100	72	46	集中配管形	Mねじ	M9BW	5	なし	2	L	1個
25	101～250	20.1～40.0	100.1～150.0	75.1～100.0	50.1～75.0	35	0.1	150	102	84	54	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
25	251～500	20.1～40.0	100.1～150.0	75.1～100.0	50.1～75.0	35	0.1	350	102	84	54	標準形	Rc	M9B	3	なし	2	L	1個
25	501～1000	20.1～40.0	100.1～150.0	75.1～100.0	50.1～75.0	35	0.1	545	102	84	54	標準形	Rc	M9N	3	なし	2	L	1個
25	101～250	20.1～40.0	100.1～150.0	75.1～100.0	50.1～75.0	35	0.1	200	102	84	54	集中配管形	Rc	M9B	0.5	なし	2	ユニットなし	1個
25	251～500	20.1～40.0	100.1～150.0	75.1～100.0	50.1～75.0	35	0.1	400	102	84	54	集中配管形	Rc	M9N	3	なし	2	L	1個
25	501～1000	20.1～40.0	100.1～150.0	75.1～100.0	50.1～75.0	35	0.1	700	102	84	54	集中配管形	Rc	M9NW	3	なし	2	H	1個
32	101～250	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	170	132	102	68	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
32	251～500	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	350	132	102	68	標準形	Rc	M9N	3	なし	2	H	1個
32	251～500	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	400	132	102	68	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
32	251～500	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	400	132	102	68	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H6H7	1個
32	251～500	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	400	132	102	68	標準形	Rc	M9N	3	なし	2	H	1個
32	251～500	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	400	132	102	68	標準形	Rc	M9N	3	なし	2	HH6	1個
32	501～1000	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	560	132	102	68	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
32	501～1000	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	600	132	102	68	標準形	Rc	M9BW	3	なし	2	H	1個
32	1001～2000	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	1200	132	102	68	集中配管形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
32	1001～2000	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	1200	132	102	68	集中配管形	Rc	M9BW	0.5	なし	2	H	1個
32	251～500	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	400	132	102	68	集中配管形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
32	501～1000	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	600	132	102	68	集中配管形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
32	501～1000	40.1～60.0	100.1～150.0	100.1～150.0	50.1～75.0	49	0.1	900	132	102	68	集中配管形	Rc	M9N	3	なし	2	L	1個
40	1001～2000	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	1200	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
40	101～250	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	150	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
40	101～250	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	160	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
40	101～250	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	250	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
40	101～250	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	250	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
40	251～500	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	310	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
40	251～500	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	310	162	118	84	標準形	Rc	M9N	3	なし	2	ユニットなし	1個
40	251～500	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	360	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
40	251～500	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	360	162	118	84	標準形	Rc	M9N	3	なし	2	ユニットなし	1個
40	251～500	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	400	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
40	251～500	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	400	162	118	84	標準形	Rc	M9NW	3	なし	2	LL6	1個
40	501～1000	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	700	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
40	501～1000	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	700	162	118	84	標準形	Rc	M9N	3	なし	2	HS	1個
40	501～1000	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	800	162	118	84	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
40	1001～2000	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	1100	162	118	84	集中配管形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
40	501～1000	60.1～80.0	150.1～200.0	100.1～150.0	75.1～100.0	68	0.1	900	162	118	84	集中配管形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	ユニットなし	1個
50	501～1000	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	1000	200	144	107	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	H	1個
50	1001～2000	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	1800	200	144	107	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
50	101～250	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	200	200	144	107	標準形	Rc	M9BW	0.5	なし	2	LL6	1個
50	501～1000	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	600	200	144	107	標準形	Rc	M9BW	0.5	M12-4ピン	2	ユニットなし	1個
50	501～1000	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	700	200	144	107	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	L	1個
50	501～1000	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	720	200	144	107	標準形	Rc	M9N	3	なし	2	HS	1個
50	501～1000	80.1～100.0	150.1～200.0	100.1～150.0	100.1～	93	0.1	810	200	144	107	標準形	Rc	オートスイッチなし（磁石内蔵）	なし	なし	なし	HS	1個

通常単価(税別) (税込単価)	通常出荷日

64,352円 ( 70,787円 )	19日目
66,294円 ( 72,923円 )	19日目
86,608円 ( 95,269円 )	19日目
61,241円 ( 67,365円 )	19日目
66,129円 ( 72,742円 )	19日目
92,641円 ( 101,905円 )	19日目
66,294円 ( 72,923円 )	19日目
81,473円 ( 89,620円 )	19日目
84,190円 ( 92,609円 )	19日目
86,047円 ( 94,652円 )	19日目
90,050円 ( 99,055円 )	19日目
90,661円 ( 99,727円 )	19日目
66,707円 ( 73,378円 )	19日目
126,355円 ( 138,991円 )	19日目
93,052円 ( 102,357円 )	19日目
87,978円 ( 96,776円 )	19日目
65,547円 ( 72,102円 )	19日目
89,049円 ( 97,954円 )	19日目
97,818円 ( 107,600円 )	19日目
117,020円 ( 128,722円 )	19日目
115,921円 ( 127,513円 )	19日目
70,467円 ( 77,514円 )	19日目
109,918円 ( 120,910円 )	19日目
130,733円 ( 143,806円 )	19日目
126,179円 ( 138,797円 )	19日目
140,215円 ( 154,237円 )	19日目
139,875円 ( 153,863円 )	19日目
145,898円 ( 160,488円 )	19日目
147,646円 ( 162,411円 )	19日目
143,039円 ( 157,343円 )	19日目
140,027円 ( 154,030円 )	19日目
147,160円 ( 161,876円 )	19日目
157,515円 ( 173,267円 )	19日目
164,518円 ( 180,970円 )	19日目
93,098円 ( 102,408円 )	19日目
95,068円 ( 104,575円 )	19日目
148,509円 ( 163,360円 )	19日目
178,744円 ( 196,618円 )	19日目
143,619円 ( 157,981円 )	19日目
103,843円 ( 114,227円 )	19日目
102,882円 ( 113,170円 )	19日目
147,883円 ( 162,671円 )	19日目
107,154円 ( 117,869円 )	19日目
120,604円 ( 132,664円 )	19日目
112,833円 ( 124,116円 )	19日目
120,604円 ( 132,664円 )	19日目
152,156円 ( 167,372円 )	19日目
157,289円 ( 173,018円 )	19日目
173,701円 ( 191,071円 )	19日目
149,841円 ( 164,825円 )	19日目
172,561円 ( 189,817円 )	19日目
144,294円 ( 158,723円 )	19日目
135,303円 ( 148,833円 )	19日目
240,636円 ( 264,700円 )	19日目
283,756円 ( 312,132円 )	19日目
191,079円 ( 210,187円 )	19日目
178,415円 ( 196,257円 )	19日目
212,130円 ( 233,343円 )	19日目
210,683円 ( 231,751円 )	19日目
220,934円 ( 243,027円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

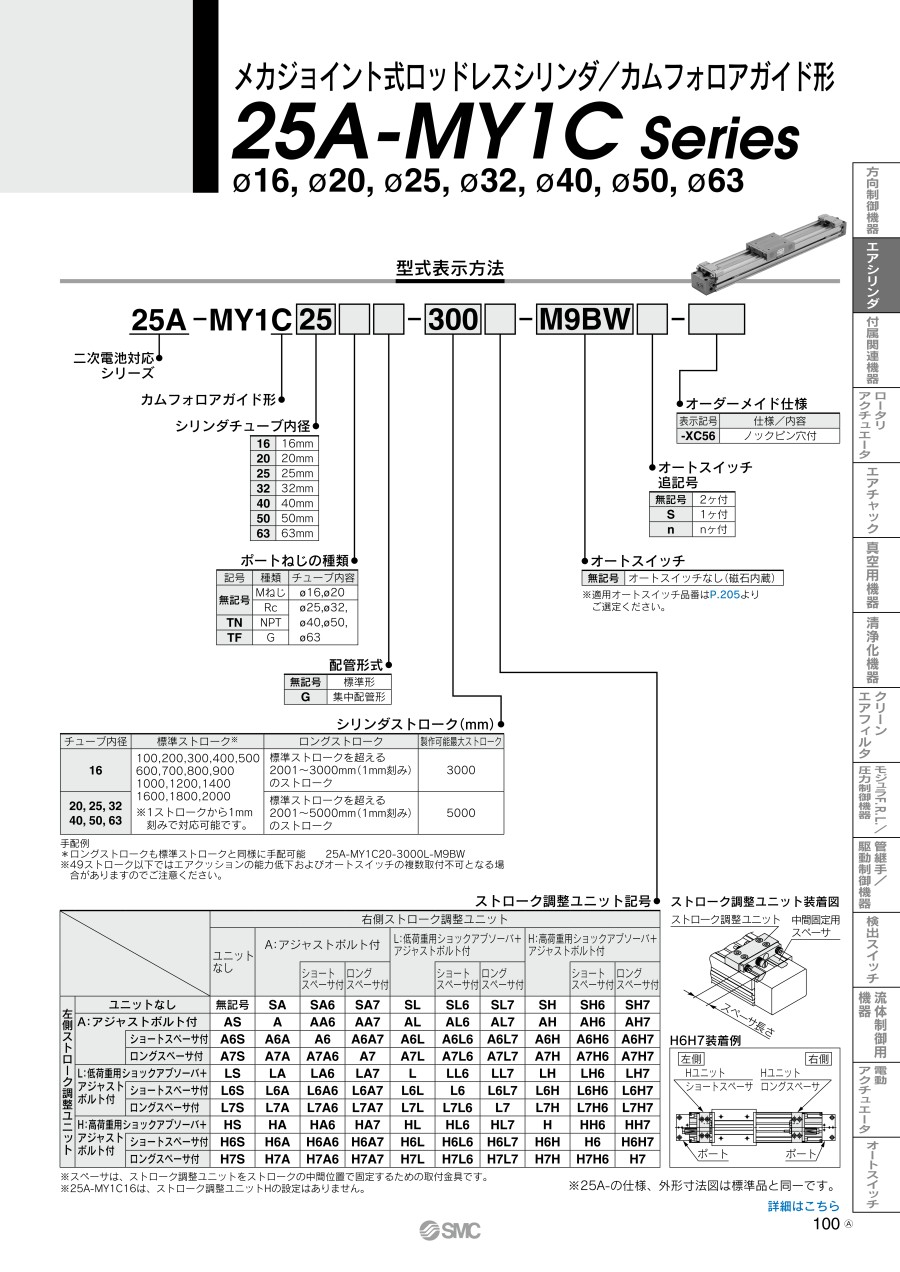

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品メカジョイント式ロッドレスシリンダカムフォロアガイド形二次電池対応 25A-MY1Cシリーズ	メカジョイント式ロッドレスシリンダ基本形二次電池対応 25A-MY1Bシリーズ	メカジョイント式ロッドレスシリンダリニアガイド形二次電池対応 25A-MY1Hシリーズ	マグネット式ロッドレスシリンダダイレクトマウントタイプ二次電池対応 25A-CY3Rシリーズ	メカジョイント式ロッドレスシリンダ高剛性・リニアガイド形 MY1HTシリーズ	マグネット式ロッドレスシリンダスライダ形・すべり軸受 CY1Sシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	61,241円-	36,536円 -	-	20,756円 -	68,857円 -	23,854円 -
通常出荷日	19日目	18日目〜	お見積り	19日目	18日目〜	3日目〜
種類	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ
ロッドレスシリンダジョイント形式	メカジョイント式	メカジョイント式	メカジョイント式	マグネット式	メカジョイント式	マグネット式
ガイド方式	カムフォロアガイド形	基本形	リニアガイド形	ダイレクトマウント形	リニアガイド形	すべり軸受ガイド形
テーブル材質	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金
特性	なし	なし	なし	なし	なし	-
