5ポートソレノイドバルブ プラグリードタイプ SQ2000シリーズ マニホールド
- 通常単価(税別)
- 5,580円～35,071円
- 税込単価
- 6,138円～38,578円
通常出荷日：19日目
5ポートソレノイドバルブ プラグリードタイプ SQ2000シリーズ マニホールドです。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が538型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

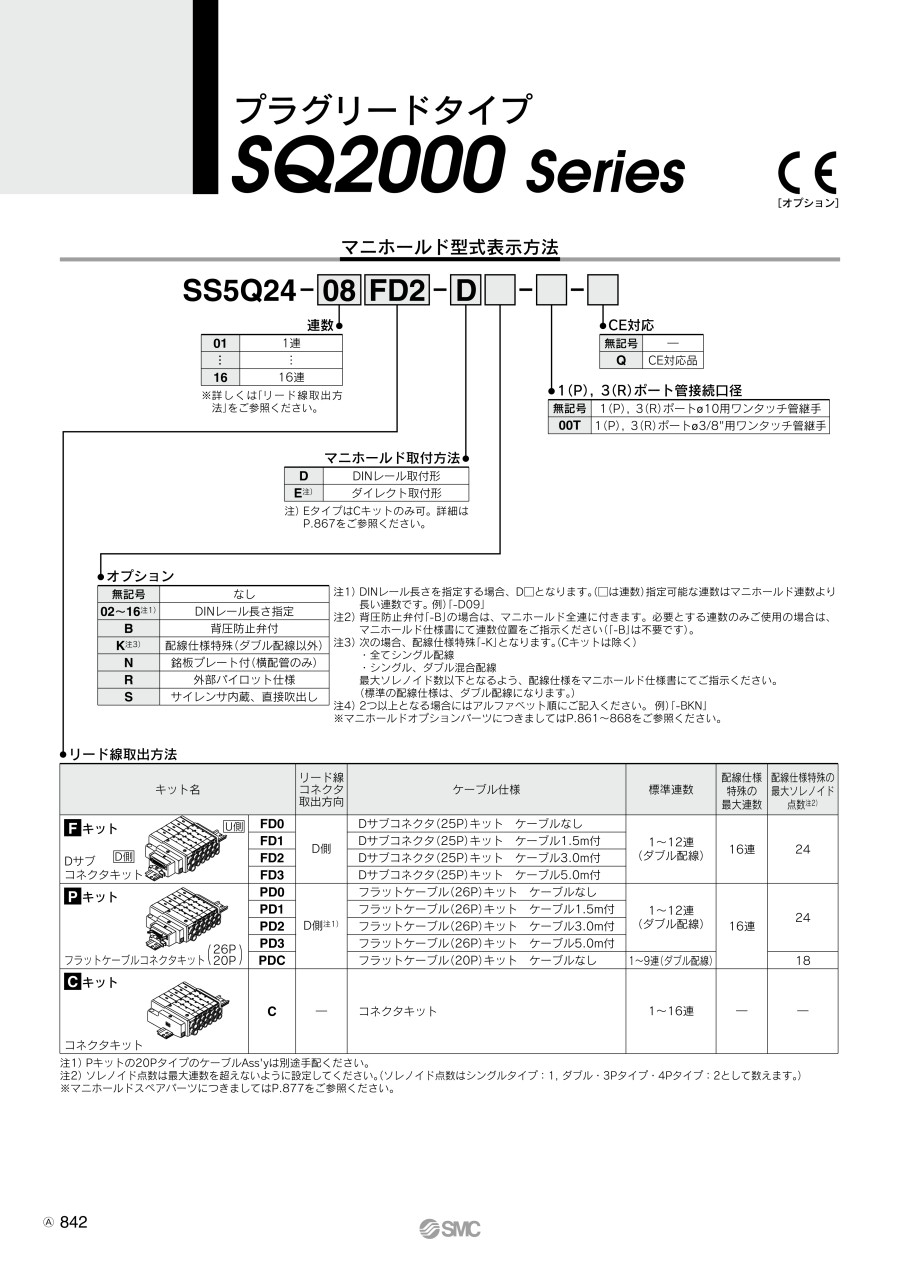

商品情報
外形図
Fキット：Dサブコネクタキット
Pキット：フラットケーブルキット
Cキット：コネクタキット
製品仕様
マニホールド仕様
| ベース型番 | 配管仕様 | 適用電磁弁 | 結線種類 | 適用連数 | 5連質量注4） （g） | 1連増質量注4） （g） | |||
|---|---|---|---|---|---|---|---|---|---|
| 管接続口径 | |||||||||
| 1（P）、3（R） | 4（A）、2（B） | ||||||||
| 配管 | 口径 | ||||||||
| SS5Q24-□□-□ | C10（φ10用） オプション （サイレンサ内蔵 直接吹出し） | 横 | C4（φ4用） C6（φ6用） C8（φ8用） | SQ2□40 SQ2□41 | Fキット：Dサブコネクタ | 1～12連 | 580 | 35 | |
| Pキット：フラットケーブル | 26P | 1～12連 | 580 | 35 | |||||
| 20P | 1～9連 | ||||||||
| 上注2） | L4（φ4用） L6（φ6用） L8（φ8用） | Cキット：コネクタキット | 1～16連 | 620 | 50 | ||||
注2）横配管への変更が可能です。
注4）バルブは除く。
Fキット：Dサブコネクタキット／Pキット：フラットケーブルキット
計算式 L1=17.5n+60 n：連数（最大16連）
Cキット：コネクタキット
計算式 L1=17.5n+46 L2=17.5n+60 n：連数（最大16連）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,580円 ( 6,138円 ) | 19日目 |
5,667円 ( 6,234円 ) | 19日目 |
6,068円 ( 6,675円 ) | 19日目 |
6,336円 ( 6,970円 ) | 19日目 |
7,456円 ( 8,202円 ) | 19日目 |
6,247円 ( 6,872円 ) | 19日目 |
5,934円 ( 6,527円 ) | 19日目 |
6,161円 ( 6,777円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
6,028円 ( 6,631円 ) | 19日目 |
5,846円 ( 6,431円 ) | 19日目 |
5,849円 ( 6,434円 ) | 19日目 |
5,982円 ( 6,580円 ) | 19日目 |
6,470円 ( 7,117円 ) | 19日目 |
6,250円 ( 6,875円 ) | 19日目 |
6,068円 ( 6,675円 ) | 19日目 |
7,190円 ( 7,909円 ) | 19日目 |
8,142円 ( 8,956円 ) | 19日目 |
6,336円 ( 6,970円 ) | 19日目 |
6,161円 ( 6,777円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
5,849円 ( 6,434円 ) | 19日目 |
6,116円 ( 6,728円 ) | 19日目 |
5,715円 ( 6,287円 ) | 19日目 |
6,116円 ( 6,728円 ) | 19日目 |
5,982円 ( 6,580円 ) | 19日目 |
7,767円 ( 8,544円 ) | 19日目 |
6,336円 ( 6,970円 ) | 19日目 |
6,428円 ( 7,071円 ) | 19日目 |
7,500円 ( 8,250円 ) | 19日目 |
6,917円 ( 7,609円 ) | 19日目 |
8,329円 ( 9,162円 ) | 19日目 |
7,008円 ( 7,709円 ) | 19日目 |
6,696円 ( 7,366円 ) | 19日目 |
6,515円 ( 7,167円 ) | 19日目 |
7,318円 ( 8,050円 ) | 19日目 |
7,586円 ( 8,345円 ) | 19日目 |
7,589円 ( 8,348円 ) | 19日目 |
6,782円 ( 7,460円 ) | 19日目 |
6,607円 ( 7,268円 ) | 19日目 |
7,411円 ( 8,152円 ) | 19日目 |
7,638円 ( 8,402円 ) | 19日目 |
6,693円 ( 7,362円 ) | 19日目 |
7,411円 ( 8,152円 ) | 19日目 |
6,604円 ( 7,264円 ) | 19日目 |
7,139円 ( 7,853円 ) | 19日目 |
7,407円 ( 8,148円 ) | 19日目 |
7,634円 ( 8,397円 ) | 19日目 |
7,901円 ( 8,691円 ) | 19日目 |
7,407円 ( 8,148円 ) | 19日目 |
6,830円 ( 7,513円 ) | 19日目 |
7,098円 ( 7,808円 ) | 19日目 |
6,917円 ( 7,609円 ) | 19日目 |
7,183円 ( 7,901円 ) | 19日目 |
6,604円 ( 7,264円 ) | 19日目 |
6,872円 ( 7,559円 ) | 19日目 |
6,470円 ( 7,117円 ) | 19日目 |
7,541円 ( 8,295円 ) | 19日目 |
6,964円 ( 7,660円 ) | 19日目 |
7,232円 ( 7,955円 ) | 19日目 |
