デュアルロッドシリンダコンパクトタイプクリーン・低発塵 11/12/21/22-CXSJシリーズ

カタログ

通常単価(税別): 7,634円～23,785円

税込単価: 8,397円～26,164円

通常出荷日：19日目

【11-/12-シリーズクリーンシリーズ】・クリーン環境に対応・クリーンルーム内への発塵を防止【21...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

デュアルロッドシリンダコンパクトタイプ CXSJシリーズ

通常価格(税別)： 6,371円 (税込価格：7,008円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

薄形低摩擦シリンダ MQQシリーズ

通常価格(税別)： 9,270円 (税込価格：10,197円)

通常出荷日：在庫品1日目

未確定：候補が218型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ6

φ10

製品仕様

チューブ内径 mm	6	10
使用流体	空気（無給油）
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.15MPa	0.1MPa
周囲温度および使用流体温度	-10℃～60℃（ただし、凍結なきこと）
使用ピストン速度	30～400mm/s
クッション	ラバークッション
ストロークアジャスト可能範囲	標準ストロークに対し、0～-5mm
配管接続口	M3×0.5	M5×0.8
使用グリース	11-/12-：フッ素系グリース 21-/22-：リチウム石けん基系グリース
清浄度クラス（ISOクラス）	12-：クラス4、21-：クラス5
清浄度クラス（ISOクラス）	11-/22-：クラス3

※上表の使用ピストン最大速度は出側での値です。
戻側での使用ピストン最大速度は出側の値の約70%程度となります。

規格表

φ6

φ10

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

使用圧力

(MPa)

軸受の種類

オートスイッチ

リード線長さ

(m)

スイッチ数

種別

最小発注数量

10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	オートスイッチなし（磁石内蔵）	なし	なし	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93V	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93V	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	0.5	3ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9BV	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9BV	5	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	オートスイッチなし（磁石内蔵）	なし	なし	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9BV	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	0.5	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9NV	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9NV	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9NW	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9P	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
20	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9PW	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	オートスイッチなし（磁石内蔵）	なし	なし	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A90	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	3	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93V	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	3	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9BW	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
30	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	1ヶ付	クリーンシリーズ（バキュームタイプ）	1個
40	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	オートスイッチなし（磁石内蔵）	なし	なし	クリーンシリーズ（バキュームタイプ）	1個
40	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
40	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
40	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
40	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	オートスイッチなし（磁石内蔵）	なし	なし	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	A93	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9B	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9BV	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	0.5	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9N	3	2ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9NW	3	3ヶ付	クリーンシリーズ（バキュームタイプ）	1個
50	6	クリーンルーム	0.15～0.7	ボールブッシュ軸受	M9NWV	3	3ヶ付	クリーンシリーズ（バキュームタイプ）	1個
10	10	クリーンルーム	0.1～0.7	ボールブッシュ軸受	オートスイッチなし（磁石内蔵）	なし	なし	クリーンシリーズ（バキュームタイプ）	1個

通常単価(税別) (税込単価)	通常出荷日

11,959円 ( 13,155円 )	19日目
14,725円 ( 16,198円 )	19日目
15,261円 ( 16,787円 )	19日目
15,262円 ( 16,788円 )	19日目
15,797円 ( 17,377円 )	19日目
16,109円 ( 17,720円 )	19日目
16,511円 ( 18,162円 )	19日目
17,046円 ( 18,751円 )	19日目
14,239円 ( 15,663円 )	19日目
17,225円 ( 18,948円 )	19日目
15,128円 ( 16,641円 )	19日目
17,672円 ( 19,439円 )	19日目
16,689円 ( 18,358円 )	19日目
17,225円 ( 18,948円 )	19日目
14,592円 ( 16,051円 )	19日目
12,185円 ( 13,404円 )	19日目
14,953円 ( 16,448円 )	19日目
16,660円 ( 18,326円 )	19日目
16,738円 ( 18,412円 )	19日目
17,273円 ( 19,000円 )	19日目
14,458円 ( 15,904円 )	19日目
17,451円 ( 19,196円 )	19日目
16,916円 ( 18,608円 )	19日目
17,451円 ( 19,196円 )	19日目
14,818円 ( 16,300円 )	19日目
14,552円 ( 16,007円 )	19日目
17,451円 ( 19,196円 )	19日目
19,325円 ( 21,258円 )	19日目
18,975円 ( 20,873円 )	19日目
17,452円 ( 19,197円 )	19日目
18,975円 ( 20,873円 )	19日目
12,360円 ( 13,596円 )	19日目
14,056円 ( 15,462円 )	19日目
15,128円 ( 16,641円 )	19日目
15,664円 ( 17,230円 )	19日目
14,011円 ( 15,412円 )	19日目
15,664円 ( 17,230円 )	19日目
16,913円 ( 18,604円 )	19日目
17,449円 ( 19,194円 )	19日目
14,908円 ( 16,399円 )	19日目
14,639円 ( 16,103円 )	19日目
17,358円 ( 19,094円 )	19日目
17,091円 ( 18,800円 )	19日目
17,627円 ( 19,390円 )	19日目
14,994円 ( 16,493円 )	19日目
12,628円 ( 13,891円 )	19日目
17,179円 ( 18,897円 )	19日目
17,715円 ( 19,487円 )	19日目
17,358円 ( 19,094円 )	19日目
17,893円 ( 19,682円 )	19日目
12,855円 ( 14,141円 )	19日目
15,623円 ( 17,185円 )	19日目
17,406円 ( 19,147円 )	19日目
17,942円 ( 19,736円 )	19日目
18,120円 ( 19,932円 )	19日目
17,585円 ( 19,344円 )	19日目
18,121円 ( 19,933円 )	19日目
21,155円 ( 23,271円 )	19日目
21,958円 ( 24,154円 )	19日目
12,587円 ( 13,846円 )	19日目

基本情報

基本情報

【11-/12-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

【21-/22-シリーズ銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

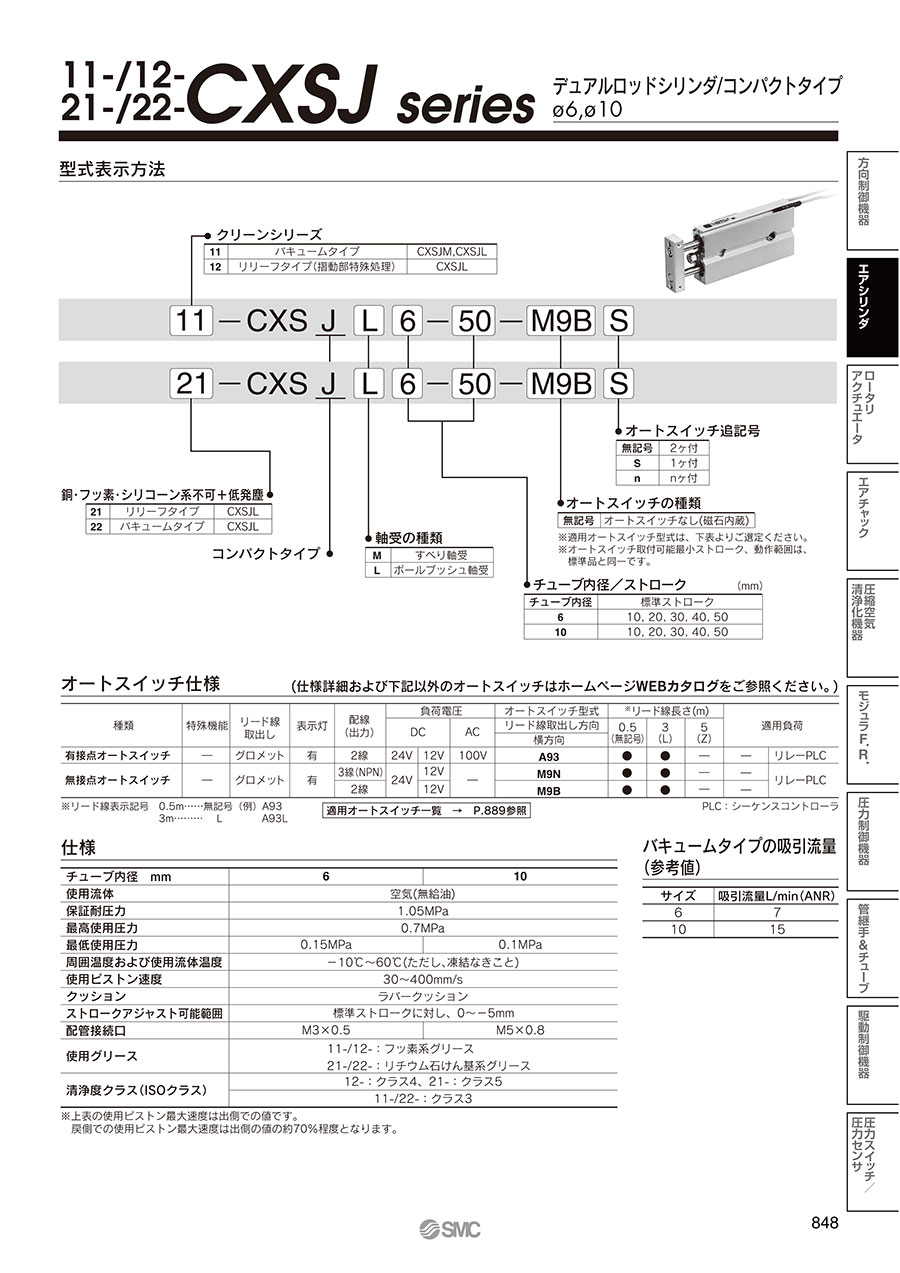

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
