SMC

デュアルロッドシリンダ基本タイプ二次電池対応 25A-CXSシリーズ

カタログ

通常単価(税別): 10,401円～41,150円

税込単価: 11,441円～45,265円

通常出荷日：19日目

【二次電池対応シリーズ】二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

ISO規格（15552）準拠エアシリンダ標準形複動片・両ロッド CP96シリーズ

通常価格(税別)： 9,309円 (税込価格：10,240円)

通常出荷日：9 日目～

よく一緒に見られています

SMC

耐水性向上エアシリンダ標準形複動・片ロッド CA2シリーズ

通常価格(税別)： 10,891円 (税込価格：11,980円)

通常出荷日：9 日目～

未確定：候補が298型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

選定サポート情報

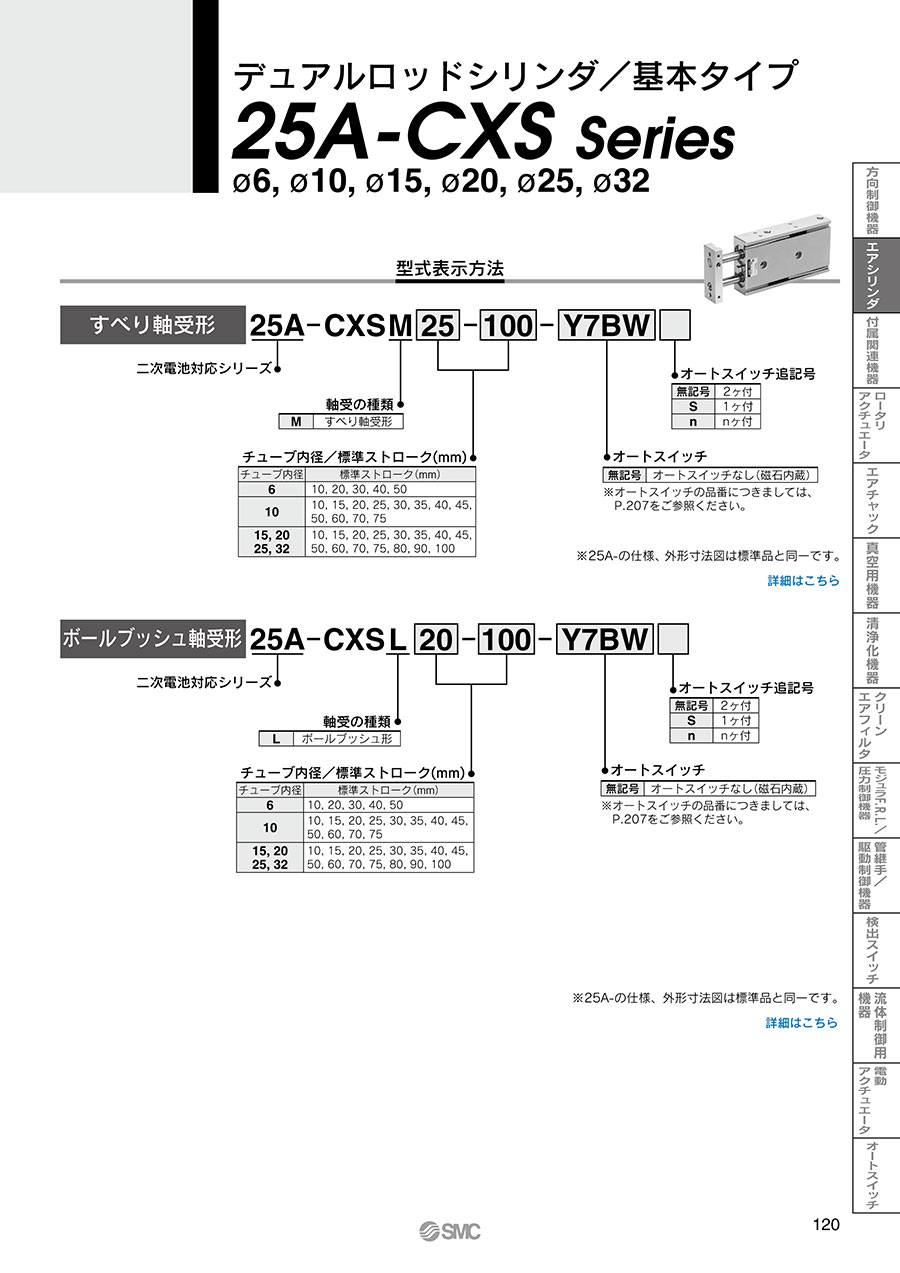

すべり軸受形注文例

※25A-の仕様、外形寸法図は標準品と同一です。

ボールブッシュ軸受形注文例

※25A-の仕様、外形寸法図は標準品と同一です。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

軸受の種類

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

10	6	0.15～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
10	6	0.15～0.7	ボールブッシュ形	Y59A	3	2	1個
10	6	0.15～0.7	ボールブッシュ形	Y59A	0.5	1	1個
10	6	0.15～0.7	ボールブッシュ形	Y59B	0.5	2	1個
10	6	0.15～0.7	ボールブッシュ形	Y59B	3	2	1個
10	6	0.15～0.7	ボールブッシュ形	Z80	3	2	1個
20	6	0.15～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
20	6	0.15～0.7	ボールブッシュ形	Y59A	0.5	2	1個
20	6	0.15～0.7	ボールブッシュ形	Y59A	3	2	1個
20	6	0.15～0.7	ボールブッシュ形	Y59B	0.5	2	1個
20	6	0.15～0.7	ボールブッシュ形	Y59B	3	2	1個
30	6	0.15～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
30	6	0.15～0.7	ボールブッシュ形	Y59A	0.5	2	1個
30	6	0.15～0.7	ボールブッシュ形	Y59A	3	2	1個
30	6	0.15～0.7	ボールブッシュ形	Y59B	3	2	1個
50	6	0.15～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
50	6	0.15～0.7	ボールブッシュ形	Y59A	0.5	2	1個
50	6	0.15～0.7	ボールブッシュ形	Y59B	3	2	1個
10	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
10	10	0.1～0.7	ボールブッシュ形	Y7BW	0.5	2	1個
10	10	0.1～0.7	ボールブッシュ形	Y7BW	3	2	1個
10	10	0.1～0.7	ボールブッシュ形	Y59A	3	2	1個
10	10	0.1～0.7	ボールブッシュ形	Y59B	0.5	2	1個
10	10	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個
10	10	0.1～0.7	ボールブッシュ形	Y59B	5	2	1個
15	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
15	10	0.1～0.7	ボールブッシュ形	Y59B	0.5	5	1個
15	10	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個
15	10	0.1～0.7	ボールブッシュ形	Y59B	5	2	1個
20	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
20	10	0.1～0.7	ボールブッシュ形	Y7BW	0.5	2	1個
20	10	0.1～0.7	ボールブッシュ形	Y59A	0.5	2	1個
20	10	0.1～0.7	ボールブッシュ形	Y59A	3	2	1個
20	10	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個
25	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
30	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
30	10	0.1～0.7	ボールブッシュ形	Y7BW	3	2	1個
30	10	0.1～0.7	ボールブッシュ形	Y59B	0.5	2	1個
30	10	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個
35	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
40	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
50	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
50	10	0.1～0.7	ボールブッシュ形	Y7BW	3	2	1個
50	10	0.1～0.7	ボールブッシュ形	Y59A	3	2	1個
50	10	0.1～0.7	ボールブッシュ形	Y59B	0.5	2	1個
50	10	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個
60	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
60	10	0.1～0.7	ボールブッシュ形	Y59A	3	2	1個
70	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
75	10	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
75	10	0.1～0.7	ボールブッシュ形	Y59B	5	2	1個
10	15	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
10	15	0.1～0.7	ボールブッシュ形	Y7BW	3	2	1個
10	15	0.1～0.7	ボールブッシュ形	Y59A	3	2	1個
10	15	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個
10	15	0.1～0.7	ボールブッシュ形	Y69B	3	2	1個
15	15	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
15	15	0.1～0.7	ボールブッシュ形	Y59A	3	2	1個
20	15	0.1～0.7	ボールブッシュ形	オートスイッチなし	-	-	1個
20	15	0.1～0.7	ボールブッシュ形	Y59B	3	2	1個

通常単価(税別) (税込単価)	通常出荷日

13,971円 ( 15,368円 )	19日目
20,575円 ( 22,633円 )	19日目
19,487円 ( 21,436円 )	19日目
19,861円 ( 21,847円 )	19日目
20,488円 ( 22,537円 )	19日目
18,524円 ( 20,376円 )	19日目
14,149円 ( 15,564円 )	19日目
20,218円 ( 22,240円 )	19日目
22,286円 ( 24,515円 )	19日目
21,546円 ( 23,701円 )	19日目
23,588円 ( 25,947円 )	19日目
15,774円 ( 17,351円 )	19日目
23,273円 ( 25,600円 )	19日目
20,933円 ( 23,026円 )	19日目
20,844円 ( 22,928円 )	19日目
14,685円 ( 16,154円 )	19日目
20,754円 ( 22,829円 )	19日目
21,201円 ( 23,321円 )	19日目
15,129円 ( 16,642円 )	19日目
23,249円 ( 25,574円 )	19日目
26,334円 ( 28,967円 )	19日目
23,392円 ( 25,731円 )	19日目
21,019円 ( 23,121円 )	19日目
23,246円 ( 25,571円 )	19日目
23,837円 ( 26,221円 )	19日目
15,395円 ( 16,935円 )	19日目
32,501円 ( 35,751円 )	19日目
24,227円 ( 26,650円 )	19日目
24,837円 ( 27,321円 )	19日目
16,582円 ( 18,240円 )	19日目
23,519円 ( 25,871円 )	19日目
21,464円 ( 23,610円 )	19日目
24,355円 ( 26,791円 )	19日目
21,912円 ( 24,103円 )	19日目
16,879円 ( 18,567円 )	19日目
15,665円 ( 17,232円 )	19日目
24,320円 ( 26,752円 )	19日目
21,555円 ( 23,711円 )	19日目
22,178円 ( 24,396円 )	19日目
18,299円 ( 20,129円 )	19日目
17,174円 ( 18,891円 )	19日目
16,200円 ( 17,820円 )	19日目
24,856円 ( 27,342円 )	19日目
26,187円 ( 28,806円 )	19日目
22,090円 ( 24,299円 )	19日目
26,029円 ( 28,632円 )	19日目
19,404円 ( 21,344円 )	19日目
26,030円 ( 28,633円 )	19日目
18,742円 ( 20,616円 )	19日目
18,212円 ( 20,033円 )	19日目
26,513円 ( 29,164円 )	19日目
16,200円 ( 17,820円 )	19日目
24,856円 ( 27,342円 )	19日目
24,577円 ( 27,035円 )	19日目
22,714円 ( 24,985円 )	19日目
24,430円 ( 26,873円 )	19日目
16,780円 ( 18,458円 )	19日目
23,384円 ( 25,722円 )	19日目
18,590円 ( 20,449円 )	19日目
23,294円 ( 25,623円 )	19日目

基本情報

基本情報

【二次電池対応シリーズ】
二次電池製造工程において製品不良を削減するため、銅（Cu）、亜鉛（Zn）材質は使用していません。
一部のアルミ合金やアルミダイカスト材は、添加元素として少量の銅（Cu）、亜鉛（Zn）を含んでいます。
銅下地のある電解ニッケルめっき、亜鉛めっきは使用していません。（無電解ニッケルめっきは使用しています。）
低露点対応グリース使用、-70℃対応、低露点環境下での性能向上。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
