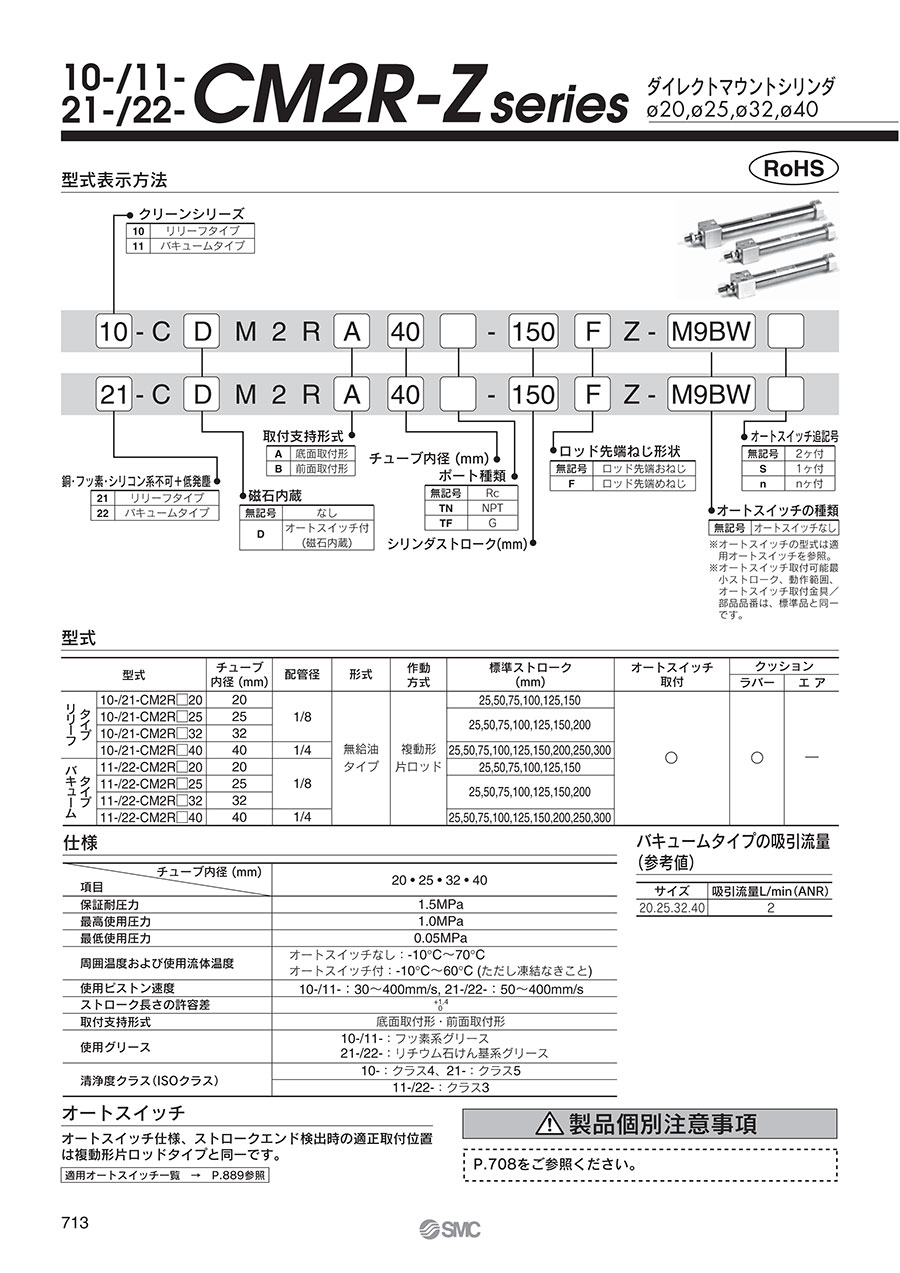

ダイレクトマウントシリンダ クリーン・低発塵 10/11/20/21/22-CM2R-Zシリーズ
未確定：候補が201型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
底面取付形
ロッド先端めねじ形
前面取付形
製品仕様
製品仕様
| 項目 | チューブ内径（mm） |
|---|---|
| 20・25・32・40 | |
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力 | 0.05MPa |
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃ オートスイッチ付：-10℃～60℃（ただし凍結なきこと） |
| 使用ピストン速度 | 10-/11-：30～400mm/s,21-/22-：50～400mm/s |
| ストローク長さの許容差 | 0～+1.4 |
| 取付支持形式 | 底面取付形・前面取付形 |
| 使用グリース | 10-/11-：フッ素系グリース 21-/22-：リチウム石けん基系グリース |
| 清浄度クラス（ISOクラス） | 10-：クラス4、21-：クラス5 |
| 11-/22-：クラス3 |
規格表
基本形（B） 10/11-CJ2B, 21/22-CJ2Bラバークッション付
ロッド先端めねじ形
※めねじをご使用の場合、ピストンロッド締付け時には、薄型スパナをご使用ください。
※めねじをご使用の場合、ワーク材質によっては座金等を使用して、ロッド先端接触部が変形等しないようご注意ください。
底面取付形
前面取付形
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,411円 ( 7,052円 ) | 19日目 |
11,834円 ( 13,017円 ) | 19日目 |
10,753円 ( 11,828円 ) | 19日目 |
13,649円 ( 15,014円 ) | 19日目 |
8,175円 ( 8,993円 ) | 19日目 |
12,115円 ( 13,327円 ) | 19日目 |
6,880円 ( 7,568円 ) | 19日目 |
12,115円 ( 13,327円 ) | 19日目 |
13,144円 ( 14,458円 ) | 19日目 |
7,106円 ( 7,817円 ) | 19日目 |
12,343円 ( 13,577円 ) | 19日目 |
15,040円 ( 16,544円 ) | 19日目 |
13,339円 ( 14,673円 ) | 19日目 |
14,355円 ( 15,791円 ) | 19日目 |
7,346円 ( 8,081円 ) | 19日目 |
12,582円 ( 13,840円 ) | 19日目 |
14,599円 ( 16,059円 ) | 19日目 |
12,582円 ( 13,840円 ) | 19日目 |
14,965円 ( 16,462円 ) | 19日目 |
13,612円 ( 14,973円 ) | 19日目 |
16,782円 ( 18,460円 ) | 19日目 |
15,791円 ( 17,370円 ) | 19日目 |
15,238円 ( 16,762円 ) | 19日目 |
15,397円 ( 16,937円 ) | 19日目 |
17,444円 ( 19,188円 ) | 19日目 |
18,586円 ( 20,445円 ) | 19日目 |
7,292円 ( 8,021円 ) | 19日目 |
6,778円 ( 7,456円 ) | 19日目 |
7,530円 ( 8,283円 ) | 19日目 |
16,034円 ( 17,637円 ) | 19日目 |
12,255円 ( 13,481円 ) | 19日目 |
14,355円 ( 15,791円 ) | 19日目 |
7,755円 ( 8,531円 ) | 19日目 |
15,356円 ( 16,892円 ) | 19日目 |
13,805円 ( 15,186円 ) | 19日目 |
9,160円 ( 10,076円 ) | 19日目 |
12,722円 ( 13,994円 ) | 19日目 |
7,714円 ( 8,485円 ) | 19日目 |
10,892円 ( 11,981円 ) | 19日目 |
8,871円 ( 9,758円 ) | 19日目 |
11,320円 ( 12,452円 ) | 19日目 |
11,882円 ( 13,070円 ) | 19日目 |
15,460円 ( 17,006円 ) | 19日目 |
8,423円 ( 9,265円 ) | 19日目 |
12,349円 ( 13,584円 ) | 19日目 |
14,406円 ( 15,847円 ) | 19日目 |
15,905円 ( 17,496円 ) | 19日目 |
14,510円 ( 15,961円 ) | 19日目 |
15,412円 ( 16,953円 ) | 19日目 |
18,270円 ( 20,097円 ) | 19日目 |
13,605円 ( 14,966円 ) | 19日目 |
8,780円 ( 9,658円 ) | 19日目 |
13,885円 ( 15,274円 ) | 19日目 |
15,356円 ( 16,892円 ) | 19日目 |
13,605円 ( 14,966円 ) | 19日目 |
9,332円 ( 10,265円 ) | 19日目 |
12,107円 ( 13,318円 ) | 19日目 |
14,116円 ( 15,528円 ) | 19日目 |
19,389円 ( 21,328円 ) | 19日目 |
17,218円 ( 18,940円 ) | 19日目 |
詳細情報
基本情報
【10-/11-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
【21/22-シリーズ 銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります）
