両ロッド形エンドロックシリンダ CBM2シリーズ
未確定：候補が149型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形
■ヘッド側ロック付：CBM2B［チューブ内径］-［ストローク］-HN
取付支持金具付
■軸方向フート形：CBM2L［チューブ内径］-［ストローク］-HN※、HL
■ロッド側フランジ形：CBM2F［チューブ内径］-［ストローク］-HN※、HL
■ロッド側トラニオン形：CBM2U［チューブ内径］-［ストローク］-HN※
※金具は同梱出荷となります
製品仕様
型式表示方法
磁石内蔵シリンダの型番
- 磁石内蔵でオートスイッチなしの場合、オートスイッチの種類の表示記号は無記号になります。
（例）CDBM2L40-100-HN
仕様
| 作動方式 | 複動両ロッド |
|---|---|
| シリンダチューブ内径（mm） | φ20、φ25、φ32、φ40 |
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力 | 0.15MPa |
| クッション | ラバークッション |
| 使用ピストン速度 | 50～750mm/s |
| 取付支持形式 | 基本形、フート形、フランジ形、トラニオン形 |
| ロック位置 | ヘッド側ロック |

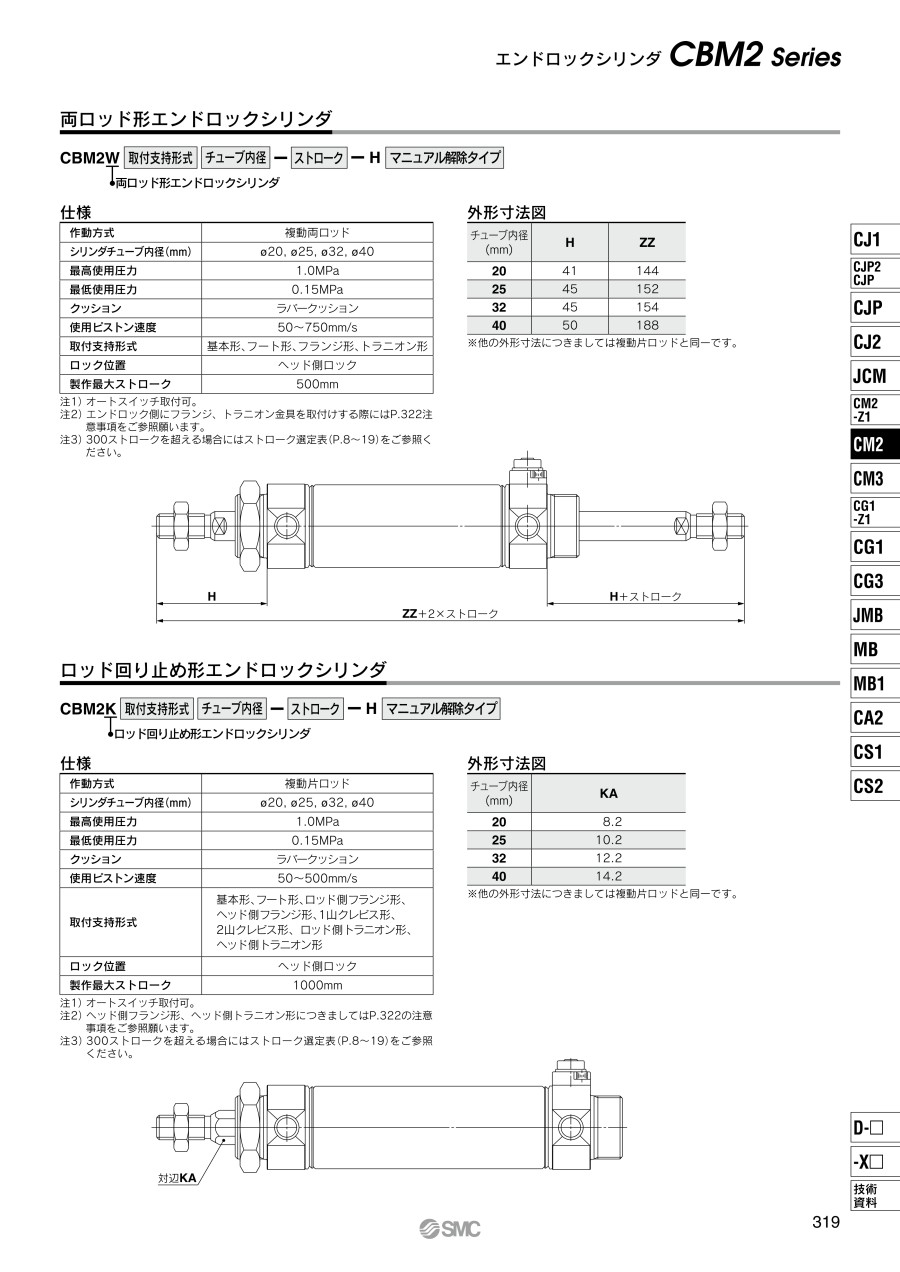

規格表
単位：mm
| チューブ内径 | H | ZZ |
|---|---|---|
| 20 | 41 | 144 |
| 25 | 45 | 152 |
| 32 | 45 | 154 |
| 40 | 50 | 188 |
- 他の外形寸法につきましては複動片ロッドと同一です。
基本形
取付支持金具付
- 上記以外の寸法につきましては基本形と同一寸法となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,964円 ( 7,660円 ) | 19日目 |
7,005円 ( 7,706円 ) | 19日目 |
8,381円 ( 9,219円 ) | 19日目 |
9,448円 ( 10,393円 ) | 19日目 |
9,150円 ( 10,065円 ) | 19日目 |
9,150円 ( 10,065円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
12,321円 ( 13,553円 ) | 19日目 |
14,362円 ( 15,798円 ) | 19日目 |
14,144円 ( 15,558円 ) | 19日目 |
9,329円 ( 10,262円 ) | 19日目 |
11,105円 ( 12,216円 ) | 19日目 |
11,875円 ( 13,063円 ) | 19日目 |
14,863円 ( 16,349円 ) | 19日目 |
14,594円 ( 16,053円 ) | 19日目 |
11,196円 ( 12,316円 ) | 19日目 |
9,421円 ( 10,363円 ) | 19日目 |
7,232円 ( 7,955円 ) | 19日目 |
11,159円 ( 12,275円 ) | 19日目 |
12,231円 ( 13,454円 ) | 19日目 |
12,231円 ( 13,454円 ) | 19日目 |
14,596円 ( 16,056円 ) | 19日目 |
7,275円 ( 8,003円 ) | 19日目 |
11,738円 ( 12,912円 ) | 19日目 |
12,716円 ( 13,988円 ) | 19日目 |
13,254円 ( 14,579円 ) | 19日目 |
15,238円 ( 16,762円 ) | 19日目 |
13,794円 ( 15,173円 ) | 19日目 |
13,034円 ( 14,337円 ) | 19日目 |
7,848円 ( 8,633円 ) | 19日目 |
12,808円 ( 14,089円 ) | 19日目 |
12,005円 ( 13,206円 ) | 19日目 |
7,542円 ( 8,296円 ) | 19日目 |
8,686円 ( 9,555円 ) | 19日目 |
8,077円 ( 8,885円 ) | 19日目 |
10,088円 ( 11,097円 ) | 19日目 |
10,624円 ( 11,686円 ) | 19日目 |
9,416円 ( 10,358円 ) | 19日目 |
11,159円 ( 12,275円 ) | 19日目 |
11,694円 ( 12,863円 ) | 19日目 |
8,254円 ( 9,079円 ) | 19日目 |
9,022円 ( 9,924円 ) | 19日目 |
15,648円 ( 17,213円 ) | 19日目 |
8,790円 ( 9,669円 ) | 19日目 |
12,004円 ( 13,204円 ) | 19日目 |
13,253円 ( 14,578円 ) | 19日目 |
10,489円 ( 11,538円 ) | 19日目 |
9,059円 ( 9,965円 ) | 19日目 |
14,771円 ( 16,248円 ) | 19日目 |
13,788円 ( 15,167円 ) | 19日目 |
11,444円 ( 12,588円 ) | 19日目 |
9,921円 ( 10,913円 ) | 19日目 |
9,685円 ( 10,654円 ) | 19日目 |
9,460円 ( 10,406円 ) | 19日目 |
9,685円 ( 10,654円 ) | 19日目 |
9,460円 ( 10,406円 ) | 19日目 |
9,460円 ( 10,406円 ) | 19日目 |
12,672円 ( 13,939円 ) | 19日目 |
12,043円 ( 13,247円 ) | 19日目 |
詳細情報
基本情報
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください
標準形エアシリンダ（丸形）の両ロッド形エンドロックシリンダ。
【特長】
・ロッド先端形状めねじを標準化
・空気源を切っても、シリンダの原位置を保持
・手動解除はノンロックタイプ、ロックタイプを標準化
・オートスイッチの取付が可能
