絞り込み条件

まずは条件を絞り込んでください

未確定：候補が49型番あります。

ストローク L(mm)
~mm
- 10
- 20
- 25
シリンダ内径 D(φ)
~mm
- 16
- 20
- 25
環境・用途
~mm
- 銅・ふっ素樹脂系材料不使用(一部メッキ)
- クリーンルーム
使用圧力(MPa)
~mm
- 0.05～0.7
- 0.06～0.7
仕様
~mm
- 磁石内蔵
オートスイッチ
~mm
リード線長さ(m)
~mm
- 0.5
- 3
- 5
スイッチ数
~mm
- 1
- 2
- 3
種別
~mm
- クリーンシリーズ（リリーフタイプ）
- 銅系・フッ素系不可仕様
タイプ
~mm
- 10-CDU
- 20-CDU
出荷日
- すべて
- 1日以内
- 6日以内

SMC

フリーマウントシリンダクリーン・低発塵 10-/11-/20-/21-/22-CDUシリーズ

カタログ

通常単価(税別): 4,587円～27,956円

税込単価: 5,046円～30,752円

通常出荷日：1日目～6日目

【10-／11-シリーズクリーンシリーズ】・クリーン環境に対応。・クリーンルーム内への発塵を防止。【...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

フリーマウントシリンダ複動:片ロッド/CUシリーズ

通常価格(税別)： 2,472円 (税込価格：2,719円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

フリーマウントシリンダ単動押出し・引込み CUシリーズ

通常価格(税別)： 2,476円 (税込価格：2,724円)

通常出荷日：在庫品1日目

未確定：候補が49型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

周囲温度

(℃)

使用圧力

(MPa)

仕様

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

種別

最小発注数量

10	16	クリーンルーム	-10～70	0.06～0.7	磁石内蔵	オートスイッチなし	-	-	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A90	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A90	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A93	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A93	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A93	3	3	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A93	3	1	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	A93	0.5	1	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	M9B	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	M9B	0.5	1	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	M9BV	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	M9N	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	M9N	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	16	クリーンルーム	-10～60	0.06～0.7	磁石内蔵	M9NW	5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～70	0.05～0.7	磁石内蔵	オートスイッチなし	-	-	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	A93	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	A93	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	A93	0.5	1	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	A96	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9B	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9B	0.5	1	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9N	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9N	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
10	20	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9NV	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
25	25	クリーンルーム	-10～70	0.05～0.7	磁石内蔵	オートスイッチなし	-	-	-	クリーンシリーズ（リリーフタイプ）	1個
25	25	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	A93	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
25	25	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	A93	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
25	25	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9BWV	3	2	-	クリーンシリーズ（リリーフタイプ）	1個
25	25	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9N	0.5	2	-	クリーンシリーズ（リリーフタイプ）	1個
25	25	クリーンルーム	-10～60	0.05～0.7	磁石内蔵	M9N	3	1	-	クリーンシリーズ（リリーフタイプ）	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～70	0.06～0.7	磁石内蔵	オートスイッチなし	-	-	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	A93	3	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9B	0.5	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9BV	3	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9BW	0.5	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9BW	3	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9N	3	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9N	3	1	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9NV	0.5	2	-	銅系・フッ素系不可仕様	1個
20	16	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.06～0.7	磁石内蔵	M9NV	5	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～70	0.05～0.7	磁石内蔵	オートスイッチなし	-	-	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	A93	0.5	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	A93	3	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	M9B	0.5	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	M9BV	0.5	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	M9BV	3	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	M9BW	0.5	2	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	M9BW	3	1	-	銅系・フッ素系不可仕様	1個
10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	-10～60	0.05～0.7	磁石内蔵	M9N	3	2	-	銅系・フッ素系不可仕様	1個

通常単価(税別) (税込単価)	通常出荷日

6,778円 ( 7,456円 )	6日目
17,108円 ( 18,819円 )	1日目
18,234円 ( 20,057円 )	6日目
19,354円 ( 21,289円 )	6日目
20,478円 ( 22,526円 )	1日目
23,934円 ( 26,327円 )	6日目
17,014円 ( 18,715円 )	6日目
16,454円 ( 18,099円 )	6日目
23,094円 ( 25,403円 )	1日目
18,340円 ( 20,174円 )	6日目
24,590円 ( 27,049円 )	6日目
23,468円 ( 25,815円 )	6日目
24,590円 ( 27,049円 )	6日目
26,272円 ( 28,899円 )	6日目
6,919円 ( 7,611円 )	6日目
19,634円 ( 21,597円 )	6日目
20,756円 ( 22,832円 )	6日目
16,738円 ( 18,412円 )	6日目
21,128円 ( 23,241円 )	1日目
23,374円 ( 25,711円 )	6日目
18,618円 ( 20,480円 )	1日目
23,750円 ( 26,125円 )	1日目
24,870円 ( 27,357円 )	1日目
24,870円 ( 27,357円 )	6日目
7,621円 ( 8,383円 )	1日目
21,034円 ( 23,137円 )	1日目
22,158円 ( 24,374円 )	6日目
27,956円 ( 30,752円 )	6日目
25,154円 ( 27,669円 )	6日目
20,756円 ( 22,832円 )	6日目
4,587円 ( 5,046円 )	6日目
16,094円 ( 17,703円 )	1日目
18,710円 ( 20,581円 )	6日目
21,330円 ( 23,463円 )	6日目
19,646円 ( 21,611円 )	6日目
20,770円 ( 22,847円 )	1日目
20,208円 ( 22,229円 )	6日目
14,690円 ( 16,159円 )	6日目
20,208円 ( 22,229円 )	6日目
22,452円 ( 24,697円 )	6日目
4,628円 ( 5,091円 )	1日目
15,050円 ( 16,555円 )	6日目
17,880円 ( 19,668円 )	6日目
18,790円 ( 20,669円 )	6日目
20,286円 ( 22,315円 )	6日目
21,410円 ( 23,551円 )	1日目
19,728円 ( 21,701円 )	6日目
15,050円 ( 16,555円 )	6日目
20,288円 ( 22,317円 )	6日目

詳細情報

基本情報

基本情報

【10-／11-シリーズクリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。

【20-シリーズ銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応。
・外形寸法は標準品と同一。

【21／22-シリーズ銅・フッ素・シリコン系不可+低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応。
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります。）

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

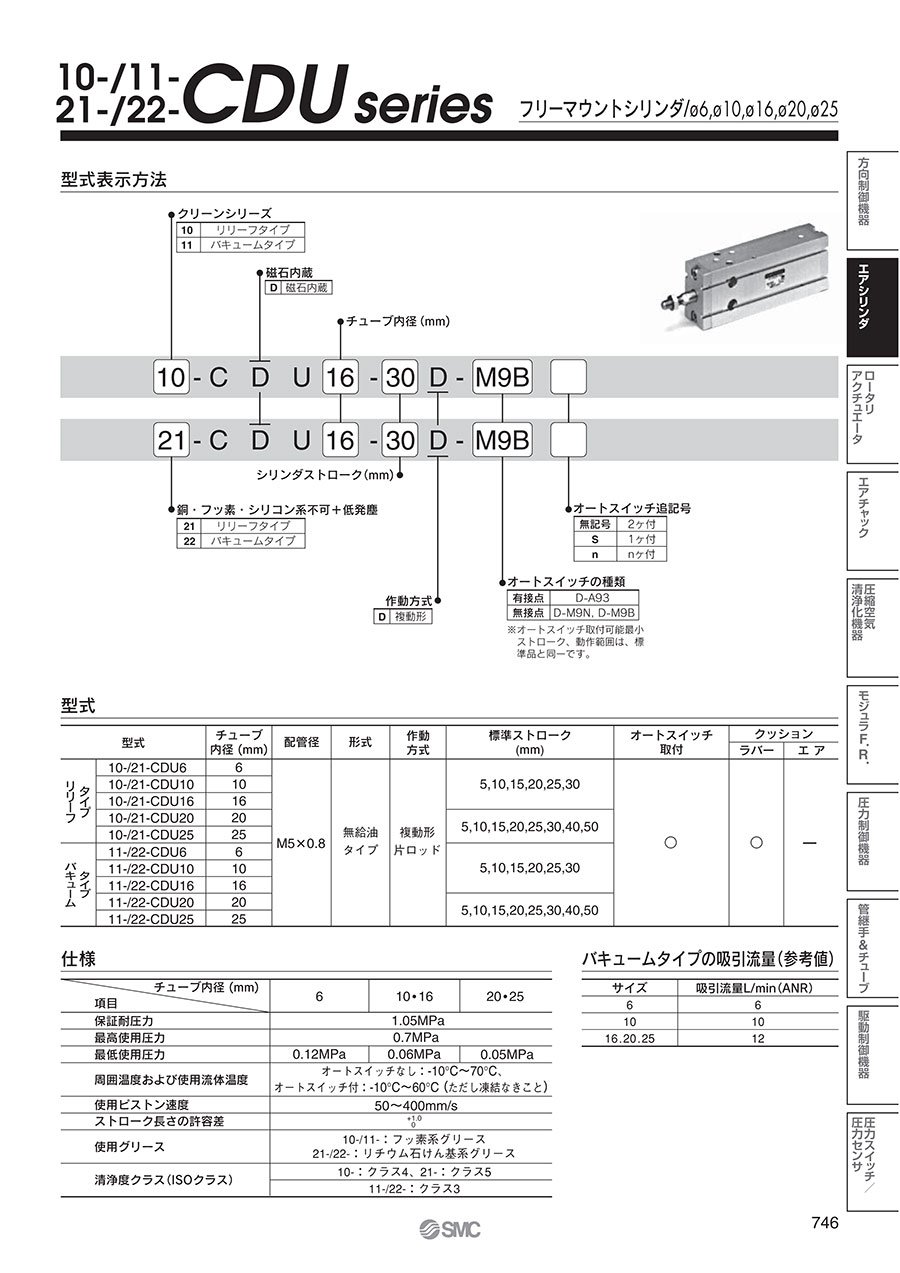

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
