SMC

ISO規格準拠薄形シリンダ複動片ロッド C55シリーズ

カタログ

通常単価(税別): 5,088円～40,644円

税込単価: 5,597円～44,708円

通常出荷日：19日目

【特長】・ISO規格（21287）準拠・4面に小型オートスイッチ取付可能

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

未確定：候補が500型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

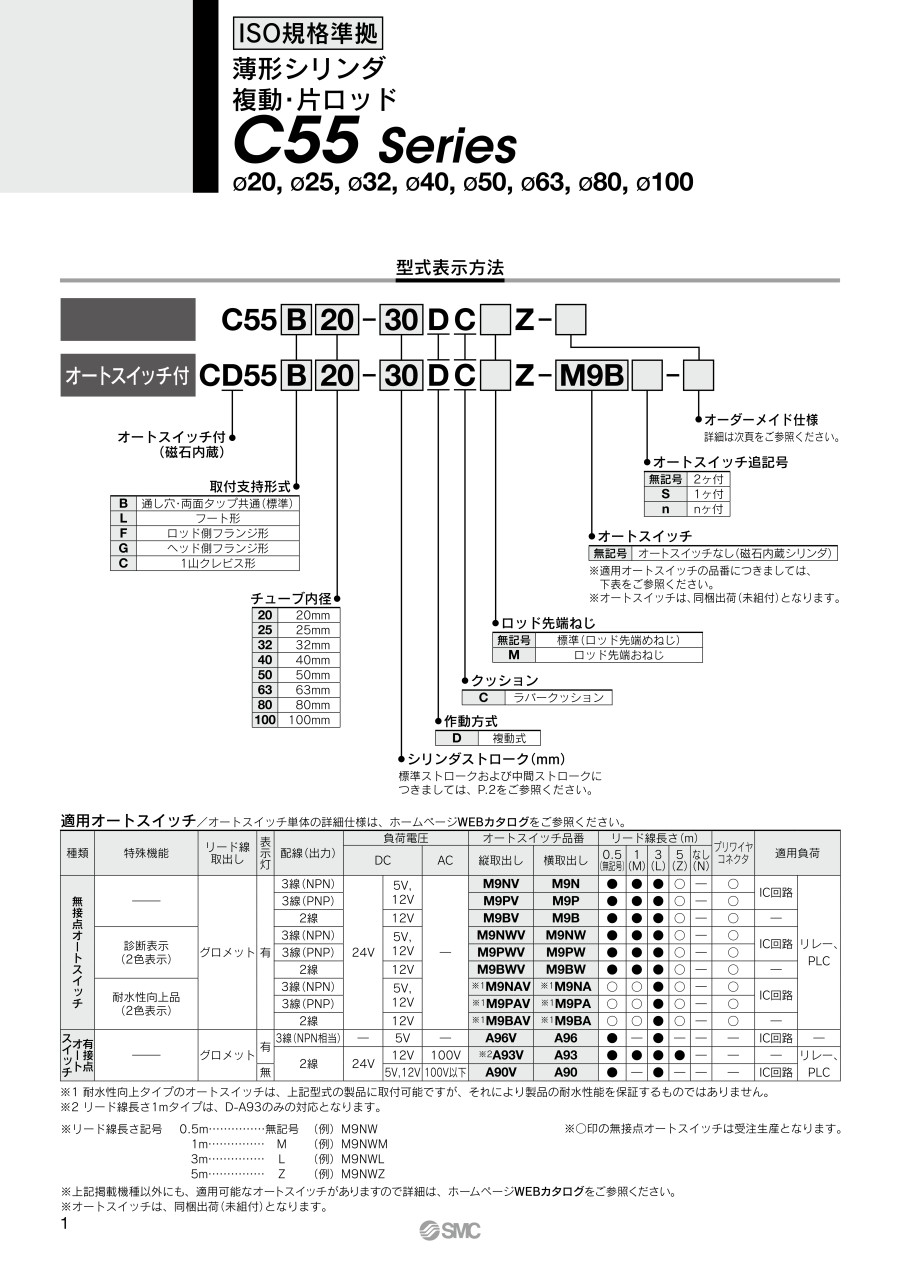

カタログ

商品情報

製品仕様

■オートスイッチ：コネクタ種類とピンの詳細は下記をご参照下さい。

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

取付支持形式

ロッド先端形状

オーダーメイド仕様

オートスイッチ

リード線長さ

(m)

スイッチ数

最小発注数量

55	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	-	-	-	1個
75	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
75	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	-	-	-	1個
90	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
94	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	-	-	-	1個
110	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	-	-	-	1個
140	20	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
90	25	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
110	25	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
25	32	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	材質ステンレス鋼（ロッド、止め輪、ロッド先端ナットSUS）	-	-	-	1個
25	32	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端おねじ	材質ステンレス鋼（ロッド、止め輪、ロッド先端ナットSUS）	-	-	-	1個
55	32	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
90	32	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
35	40	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	材質ステンレス鋼（ロッド、止め輪、ロッド先端ナットSUS）	-	-	-	1個
120	40	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
130	40	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
25	50	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端おねじ	材質ステンレス鋼（ロッド、止め輪、ロッド先端ナットSUS）	-	-	-	1個
75	63	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
115	63	-10～70	0.05～1.0	磁石なし	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	-	-	-	1個
20	20	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端めねじ	なし	-	-	-	1個
25	20	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
30	20	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
50	20	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端めねじ	なし	-	-	-	1個
50	20	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
15	25	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
50	25	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
100	25	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
60	32	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端めねじ	なし	-	-	-	1個
10	40	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
30	40	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
50	40	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端めねじ	なし	-	-	-	1個
15	50	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端めねじ	なし	-	-	-	1個
15	50	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
80	50	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
30	63	-10～70	0.05～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
50	80	-10～70	0.03～1.0	磁石なし	1山クレビス形	ロッド先端めねじ	なし	-	-	-	1個
50	80	-10～70	0.03～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
50	100	-10～70	0.03～1.0	磁石なし	1山クレビス形	ロッド先端おねじ	なし	-	-	-	1個
25	20	-10～70	0.05～1.0	磁石なし	ロッド側フランジ形	ロッド先端めねじ	なし	-	-	-	1個
50	25	-10～70	0.05～1.0	磁石なし	ロッド側フランジ形	ロッド先端めねじ	なし	-	-	-	1個
50	32	-10～70	0.05～1.0	磁石なし	ロッド側フランジ形	ロッド先端おねじ	なし	-	-	-	1個
80	25	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端めねじ	なし	-	-	-	1個
125	25	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端おねじ	なし	-	-	-	1個
25	32	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端めねじ	なし	-	-	-	1個
50	32	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端おねじ	なし	-	-	-	1個
80	32	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端おねじ	なし	-	-	-	1個
60	40	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端おねじ	なし	-	-	-	1個
80	40	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端おねじ	なし	-	-	-	1個
60	63	-10～70	0.05～1.0	磁石なし	フート形	ロッド先端おねじ	なし	-	-	-	1個
5	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	M9NV	0.5	2	1個
10	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	M9BV	5	2	1個
10	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	A93	3	2	1個
10	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	A93	3	1	1個
12	20	-10～70	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	オートスイッチなし	-	-	1個
15	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	A93	3	2	1個
15	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	M9B	3	1	1個
15	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	A93	3	2	1個
15	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	M9BV	3	2	1個
15	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端おねじ	なし	M9N	0.5	2	1個
20	20	-10～60	0.05～1.0	磁石内蔵	通し穴・両面タップ共通（標準）	ロッド先端めねじ	なし	M9B	3	2	1個

通常単価(税別) (税込単価)	通常出荷日

6,605円 ( 7,266円 )	19日目
7,659円 ( 8,425円 )	19日目
6,873円 ( 7,560円 )	19日目
6,739円 ( 7,413円 )	19日目
6,873円 ( 7,560円 )	19日目
7,140円 ( 7,854円 )	19日目
7,275円 ( 8,003円 )	19日目
7,275円 ( 8,003円 )	19日目
7,635円 ( 8,399円 )	19日目
8,884円 ( 9,772円 )	19日目
10,290円 ( 11,319円 )	19日目
9,421円 ( 10,363円 )	19日目
10,309円 ( 11,340円 )	19日目
11,206円 ( 12,327円 )	19日目
11,558円 ( 12,714円 )	19日目
11,692円 ( 12,861円 )	19日目
14,404円 ( 15,844円 )	19日目
18,252円 ( 20,077円 )	19日目
18,386円 ( 20,225円 )	19日目
5,801円 ( 6,381円 )	19日目
6,069円 ( 6,676円 )	19日目
6,117円 ( 6,729円 )	19日目
7,099円 ( 7,809円 )	19日目
7,233円 ( 7,956円 )	19日目
6,251円 ( 6,876円 )	19日目
7,989円 ( 8,788円 )	19日目
8,437円 ( 9,281円 )	19日目
10,309円 ( 11,340円 )	19日目
8,524円 ( 9,376円 )	19日目
9,907円 ( 10,898円 )	19日目
10,222円 ( 11,244円 )	19日目
10,401円 ( 11,441円 )	19日目
10,754円 ( 11,829円 )	19日目
14,819円 ( 16,301円 )	19日目
14,995円 ( 16,495円 )	19日目
22,670円 ( 24,937円 )	19日目
23,519円 ( 25,871円 )	19日目
28,965円 ( 31,862円 )	19日目
5,935円 ( 6,529円 )	19日目
7,720円 ( 8,492円 )	19日目
9,060円 ( 9,966円 )	19日目
8,170円 ( 8,987円 )	19日目
8,791円 ( 9,670円 )	19日目
7,989円 ( 8,788円 )	19日目
9,060円 ( 9,966円 )	19日目
11,471円 ( 12,618円 )	19日目
11,606円 ( 12,767円 )	19日目
12,588円 ( 13,847円 )	19日目
19,011円 ( 20,912円 )	19日目
9,683円 ( 10,651円 )	19日目
10,936円 ( 12,030円 )	19日目
8,037円 ( 8,841円 )	19日目
6,385円 ( 7,024円 )	19日目
5,088円 ( 5,597円 )	19日目
8,883円 ( 9,771円 )	19日目
7,501円 ( 8,251円 )	19日目
8,390円 ( 9,229円 )	19日目
10,889円 ( 11,978円 )	19日目
9,818円 ( 10,800円 )	19日目
10,401円 ( 11,441円 )	19日目

...

基本情報

基本情報

【特長】
・ISO規格（21287）準拠
・4面に小型オートスイッチ取付可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
