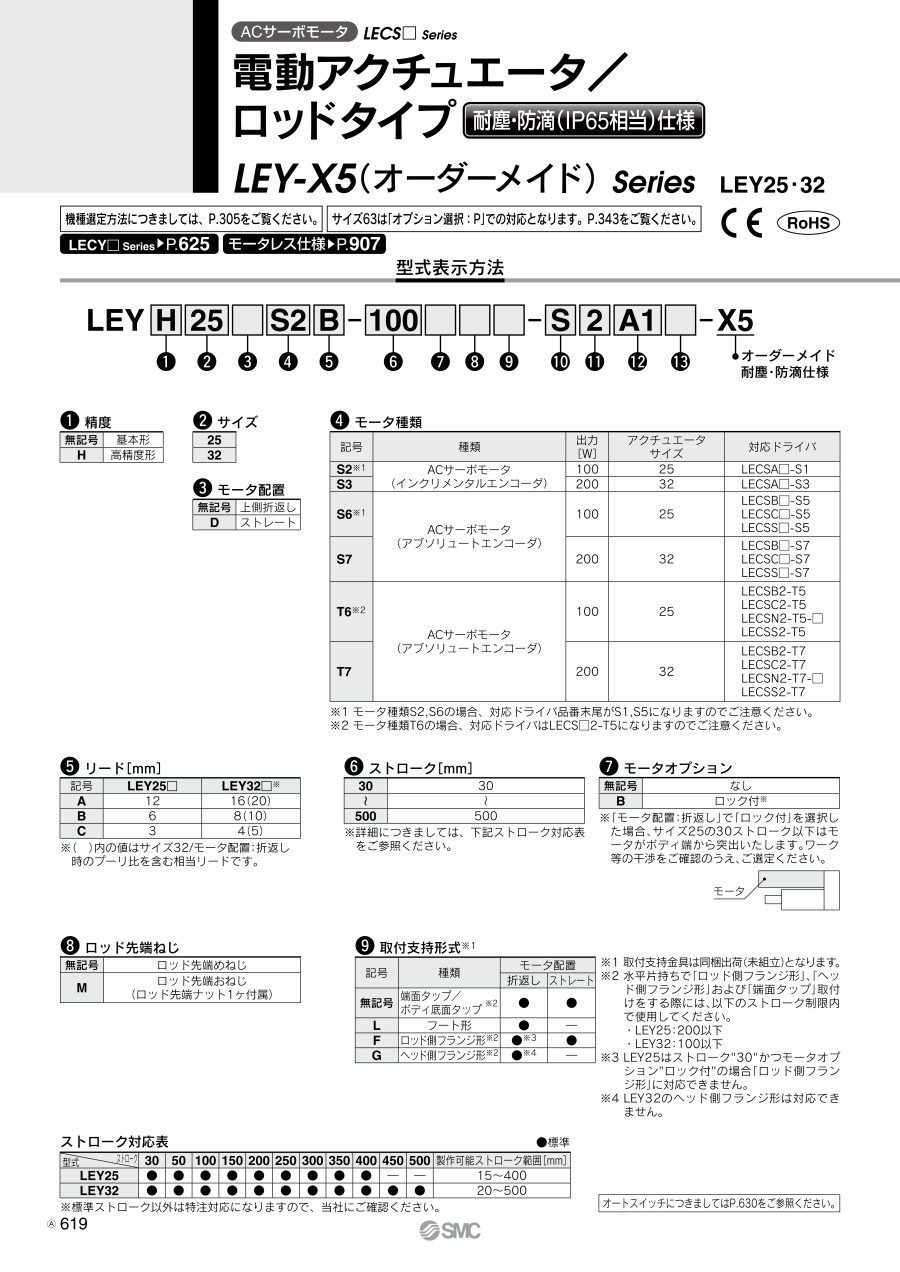

電動アクチュエータ ロッドタイプ 耐塵・防滴（IP65相当）仕様 LEY-X5シリーズ LECS□

外形図

モータ上側折返し/LEY25・32

注1）ロッドが可動する範囲です。
      周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）ロッド先端の四角対辺（□K）の向きは製品ごとに異なります。
注3）呼吸ポートは大気開放用のポートです。加圧しないでください。
      呼吸ポートにはチューブを取付け、チューブの先は水や粉塵がかからない場所へ設置してください。

モータストレート/LEY25・32D

注1）ロッドが可動する範囲です。
      周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2）ロッド先端の四角対辺（□K）の向きは製品ごとに異なります。
注3）呼吸ポートは大気開放用のポートです。加圧しないでください。
      呼吸ポートにはチューブを取付け、チューブの先は水や粉塵がかからない場所へ設置してください。

製品仕様

LECSA/LECSB/LECSC/LECSS

注1）水平搬送質量の最大値です（外部にガイドが必要）。実際の可搬質量は外部のガイド条件によります。実機にてご確認ください。
注2）トルク制御モード等で推力制御する際の推力設定範囲（ドライバの設定値）です。
      コントローラLECPシリーズの押当て運転相当の制御を行う場合、ドライバ種類はLECSSを選定し、押当て運転機能を有するシンプルモーション［三菱電機㈱製］を組み合せてください。
注3）ストロークにより許容速度が変わります。速度に応じて、回転数を設定してください。
注4）トルク制御モード等でワークに衝突する際の許容衝突速度です。
注5）往復動作の誤差を補正する場合の目安値になります。
注6）プーリ比［1.25：1］を含む相当リードです。
注7）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
      耐振動…45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注8）切削油等の油が飛散する環境および常時水がかかる環境では使用できません。適切な防護対策を施してください。
注9）水のかかる環境にて、垂直取付、上向きに使用する場合は、製品の構造上ロッドパッキン部に水がたまりますので、ロッドカバーに水がかからない防護対策を施してください。
注10）消費電力とは、ドライバ含む運転時の消費電力を示します。
注11）運転待機電力とは、ドライバ含む運転中に待機している時の消費電力を示します。
注12）瞬時最大電力とは、ドライバ含む運転時の瞬時最大電力を示します。
注13）モータオプション“ロック付”選択時のみ。
注14）“ロック付”を選択の場合は、消費電力を加算してください。

規格表

モータ上側折返し/LEY25・32

ボディ底面タップ

モータストレート/LEY25・32D

ボディ底面タップ
