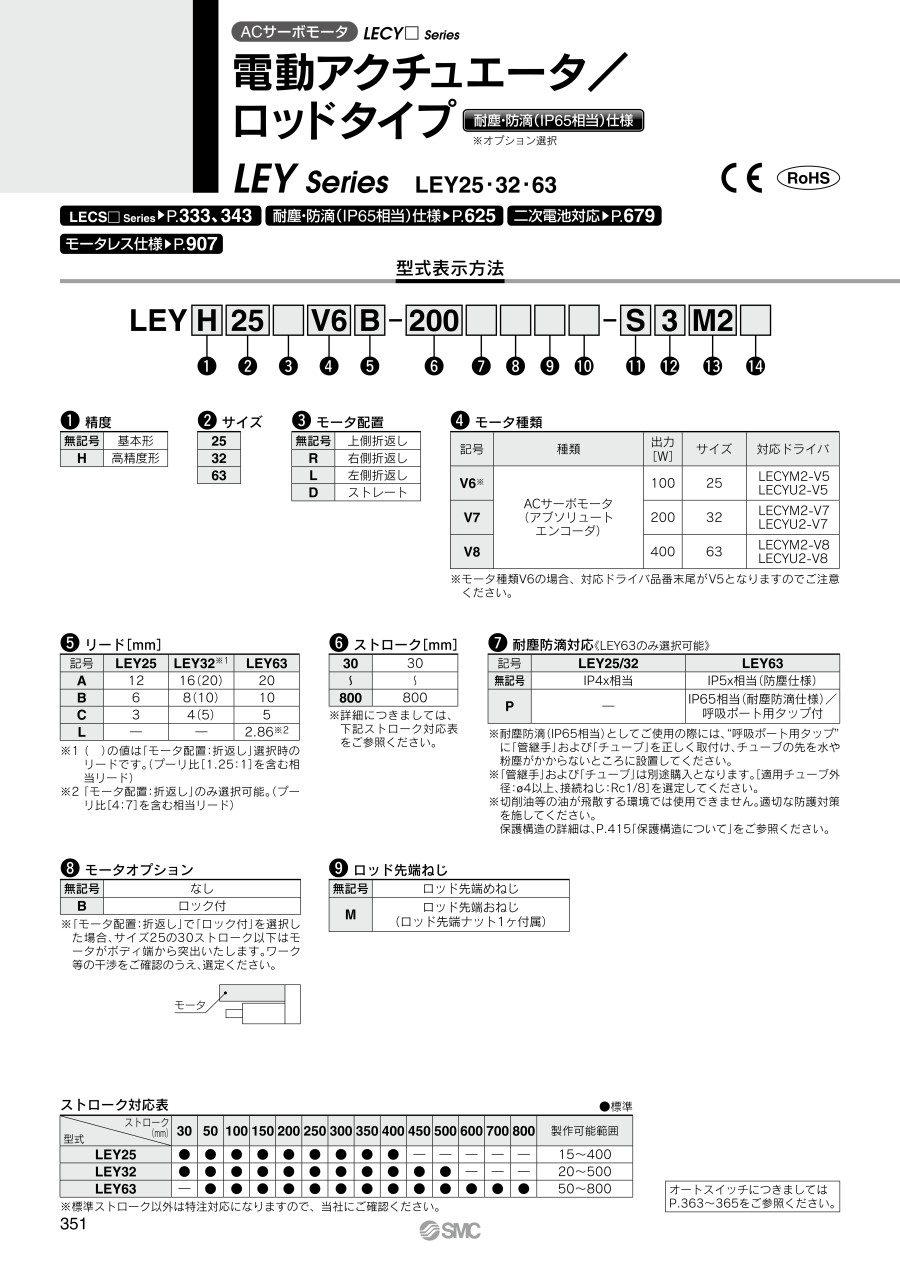

電動アクチュエータ ロッドタイプ LEYシリーズ ACサーボモータ LECY□
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
モータ折返し
注1）ロッドが可動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2） ロッド先端の四角対辺（□K）の向きは製品ごとに異なります。
IP65（耐塵防滴仕様）/LEY63□□□-□P（矢視図ZZ）
※耐塵防滴（IP65）としてご使用の際には、“呼吸ポート用タップ”に「管継手」および「チューブ」を正しく取付け、チューブの先を水や粉塵がかからないところに設置してください。また、「管継手」および「チューブ」は別途購入となります。
モータ左側折返し/LEY25/32/63L
モータ右側折返し/LEY25/32/63R
モータストレート
注1）ロッドが可動する範囲です。
周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2） ロッド先端の四角対辺（□K）の向きは製品ごとに異なります。
IP65（耐塵防滴仕様）/LEY63D□□-□P（矢視図ZZ）※LEY63のみ
※耐塵防滴（IP65）としてご使用の際には、“呼吸ポート用タップ”に「管継手」および「チューブ」を正しく取付け、チューブの先を水や粉塵がかからないところに設置してください。また、「管継手」および「チューブ」は別途購入となります。
製品仕様
| 型番 | LEY25V6（折返し）/LEY25DV6（ストレート） | LEY32V7（折返し） | LEY32DV7（ストレート） | LEY63V8（折返し） | LEY63DV8（ストレート） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ア ク チ ュ エ ー タ 仕 様 | ストローク［mm］ | 30,50,100,150,200,250, 300,350,400 | 30,50,100,150,200,250, 300,350,400,450,500 | 30,50,100,150,200,250, 300,350,400,450,500 | 50,100,150,200,250,300,350,400,450,500,600,700,800 | ||||||||||||||
| 可搬質量［kg］ | 水平注1） | 18 | 50 | 50 | 30 | 60 | 60 | 30 | 60 | 60 | 40 | 70 | 80 | 200 | 40 | 70 | 80 | ||
| 垂直 | 8 | 16 | 30 | 9 | 19 | 37 | 12 | 24 | 46 | 19 | 38 | 72 | 115 | 19 | 38 | 72 | |||
| 推力［N］注2） | （設定値：45～90%） | 65～131 | 127～255 | 242～485 | 79～157 | 154～308 | 294～588 | 98～197 | 192～385 | 368～736 | - | - | - | - | - | - | - | ||
| 設定値：45～150%注3） | - | - | - | - | - | - | - | - | - | 156～521 | 304～1,012 | 573～1,910 | 1,003～3,343 | 156～521 | 304～1,012 | 573～1,910 | |||
| 最大注4） 速度 ［mm/s］ | ストローク 範囲 | ～300 | 900 | 450 | 225 | 1,200 | 600 | 300 | 1,000 | 500 | 250 | - | - | - | - | - | - | - | |
| 305～400 | 600 | 300 | 150 | - | - | - | - | - | - | - | |||||||||
| 405～500 | - | - | - | 800 | 400 | 200 | 640 | 320 | 160 | - | - | - | - | - | - | - | |||
| ～500 | - | - | - | - | - | - | - | - | - | 1,000 | 500 | 250 | 70 | 1,000 | 500 | 250 | |||
| 505～600 | - | - | - | - | - | - | - | - | - | 800 | 400 | 200 | - | 800 | 400 | 200 | |||
| 605～700 | - | - | - | - | - | - | - | - | - | 600 | 300 | 150 | - | 600 | 300 | 150 | |||
| 705～800 | - | - | - | - | - | - | - | - | - | 500 | 250 | 125 | - | 500 | 250 | 125 | |||
| 押当て速度［mm/s］注5） | 35以下 | - | - | - | 30以下 | 30以下 | |||||||||||||
| 最大加速度［mm/s2］ | 5,000 | 5,000 | 5,000 | 3,000 | 5,000 | ||||||||||||||
| 繰返し位置決め精度 ［mm］ | 基本形 | ±0.02 | ±0.02 | ±0.02 | |||||||||||||||
| 高精度形 | ±0.01 | ±0.01 | ±0.01 | ||||||||||||||||
| ロストモーション注6） ［mm］ | 基本形 | 0.1以下 | 0.1以下 | 0.1以下 | |||||||||||||||
| 高精度形 | 0.05以下 | 0.05以下 | 0.05以下 | ||||||||||||||||
| リード［mm］（プーリ比含む） | 12 | 6 | 3 | 20 | 10 | 5 | 16 | 8 | 4 | 20 | 10 | 5 | 5（2.86） | 20 | 10 | 5 | |||
| 耐衝撃/耐振動［m/s2］注7） | 50/20 | 50/20 | 50/20 | ||||||||||||||||
| 駆動方式 | ボールねじ+ベルト（LEY□）、ボールねじ（LEY□D） | ボールねじ+ベルト［1.25：1］ | ボールねじ | ボールねじ | ボールねじ+ベルト［プーリ比 4:7］ | ボールねじ | |||||||||||||
| ガイド方式 | すべりブッシュ（ピストンロッド部） | すべりブッシュ（ピストンロッド部） | すべりブッシュ（ピストンロッド部） | ||||||||||||||||
| 使用温度範囲［℃］ | 5～40 | 5～40 | 5～40 | ||||||||||||||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | 90以下（結露なきこと） | 90以下（結露なきこと） | ||||||||||||||||
| 回生抵抗注8） 必要条件［kg］ | 水平 | 不要 | 不要 | 不要 | |||||||||||||||
| 垂直 | 6以上 | 4以上 | 2.5以上 | ||||||||||||||||
| 電 気 仕 様 | モータ出力/サイズ | 100W/□40 | 200W/□60 | 400W/□60 | |||||||||||||||
| モータ種類 | ACサーボモータ（AC200V） | ACサーボモータ（AC200V） | ACサーボモータ（AC200V） | ||||||||||||||||
| エンコーダ | アブソリュート20ビットエンコーダ（分解能：1,048,576p/rev） | アブソリュート20ビットエンコーダ（分解能：1,048,576p/rev） | |||||||||||||||||
| 消費電力［W］注9） | 水平 | 45 | 65 | 65 | 210 | ||||||||||||||
| 垂直 | 145 | 175 | 175 | 230 | |||||||||||||||
| 運転待機電力［W］注10） | 水平 | 2 | 2 | 2 | 2 | ||||||||||||||
| 垂直 | 8 | 8 | 8 | 18 | |||||||||||||||
| 瞬時最大電力［W］注11） | 445 | 724 | 724 | 1,275 | |||||||||||||||
| ロ ッ ク 仕 様 | 形式注12） | 無励磁作動型 | 無励磁作動型 | ||||||||||||||||
| 保持力［N］ | 131 | 255 | 485 | 157 | 308 | 588 | 197 | 385 | 736 | 313 | 607 | 1,146 | 2,006 | 313 | 607 | 1,146 | |||
| 消費電力［W］ at20℃注13） | 5.5 | 6 | 6 | 6 | |||||||||||||||
| 定格電圧［V］ | DC24（0～+10%） | DC24（0～+10%） | |||||||||||||||||
注1）水平搬送質量の最大値です（外部にガイドが必要）。実際の可搬質量は外部のガイド条件によります。実機にてご確認ください。
注2）ドライバの設定値です。
注3）トルク制御モード等で推力制御する際の推力設定範囲（ドライバの設定値）です。
注4）ストロークにより許容速度が変わります。
注5）トルク制御モード等でワークに衝突する際の許容衝突速度です。
注6）往復動作の誤差を補正する場合の目安値になります。
注7）耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
耐振動…45～2,000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし（初期における値）。
注8）最大速度（デューティ比：100%）動作時に「回生抵抗」が必要となる搬送質量の条件です。
回生抵抗は別途手配となります。
注9）消費電力とは、ドライバ含む運転時の消費電力を示します。
注10）運転待機電力とは、ドライバ含む運転中に待機している時の消費電力を示します。
注11）瞬時最大電力とは、ドライバ含む運転時の瞬時最大電力を示します。
注12）モータオプション“ロック付”選択時のみ。
注13）“ロック付”を選択の場合は、消費電力を加算してください。
規格表
モータ折返し
ボディ底面タップ
モータ左側、右側折返し/LEY25/32/63
モータストレート
ボディ底面タップ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
179,248円 ( 197,173円 ) | 19日目 |
100,763円 ( 110,839円 ) | 19日目 |
85,818円 ( 94,400円 ) | 19日目 |
221,331円 ( 243,464円 ) | 19日目 |
94,858円 ( 104,344円 ) | 19日目 |
82,109円 ( 90,320円 ) | 19日目 |
219,685円 ( 241,654円 ) | 19日目 |
247,063円 ( 271,769円 ) | 19日目 |
247,063円 ( 271,769円 ) | 19日目 |
73,986円 ( 81,385円 ) | 19日目 |
206,455円 ( 227,101円 ) | 19日目 |
220,172円 ( 242,189円 ) | 19日目 |
187,049円 ( 205,754円 ) | 19日目 |
214,200円 ( 235,620円 ) | 19日目 |
74,256円 ( 81,682円 ) | 19日目 |
74,750円 ( 82,225円 ) | 19日目 |
93,314円 ( 102,645円 ) | 19日目 |
75,906円 ( 83,497円 ) | 19日目 |
100,361円 ( 110,397円 ) | 19日目 |
82,109円 ( 90,320円 ) | 19日目 |
123,412円 ( 135,753円 ) | 19日目 |
218,587円 ( 240,446円 ) | 19日目 |
226,201円 ( 248,821円 ) | 19日目 |
218,587円 ( 240,446円 ) | 19日目 |
185,640円 ( 204,204円 ) | 19日目 |
185,640円 ( 204,204円 ) | 19日目 |
211,566円 ( 232,723円 ) | 19日目 |
86,376円 ( 95,014円 ) | 19日目 |
75,906円 ( 83,497円 ) | 19日目 |
100,518円 ( 110,570円 ) | 19日目 |
205,502円 ( 226,052円 ) | 19日目 |
100,361円 ( 110,397円 ) | 19日目 |
100,855円 ( 110,941円 ) | 19日目 |
208,804円 ( 229,684円 ) | 19日目 |
185,759円 ( 204,335円 ) | 19日目 |
106,520円 ( 117,172円 ) | 19日目 |
221,607円 ( 243,768円 ) | 19日目 |
221,607円 ( 243,768円 ) | 19日目 |
129,028円 ( 141,931円 ) | 19日目 |
185,640円 ( 204,204円 ) | 19日目 |
212,733円 ( 234,006円 ) | 19日目 |
85,024円 ( 93,526円 ) | 19日目 |
106,439円 ( 117,083円 ) | 19日目 |
199,383円 ( 219,321円 ) | 19日目 |
96,240円 ( 105,864円 ) | 19日目 |
75,906円 ( 83,497円 ) | 19日目 |
76,401円 ( 84,041円 ) | 19日目 |
77,878円 ( 85,666円 ) | 19日目 |
211,321円 ( 232,453円 ) | 19日目 |
155,613円 ( 171,174円 ) | 19日目 |
230,725円 ( 253,798円 ) | 19日目 |
240,666円 ( 264,733円 ) | 19日目 |
305,830円 ( 336,413円 ) | 19日目 |
161,323円 ( 177,455円 ) | 19日目 |
108,959円 ( 119,855円 ) | 19日目 |
89,822円 ( 98,804円 ) | 19日目 |
116,974円 ( 128,671円 ) | 19日目 |
147,363円 ( 162,099円 ) | 19日目 |
158,074円 ( 173,881円 ) | 19日目 |
287,589円 ( 316,348円 ) | 19日目 |
詳細情報
基本情報
【特長】
・高出力モータ（100W/200W/400W）
・高速搬送能力向上
・高加減速度対応（5,000mm/s2）
・アブソリュートエンコーダ搭載
・パルス入力/CC-Link直接入力/SSCNETIIIタイプ
・繰返し位置決め精度±0.01mm（高精度形）
