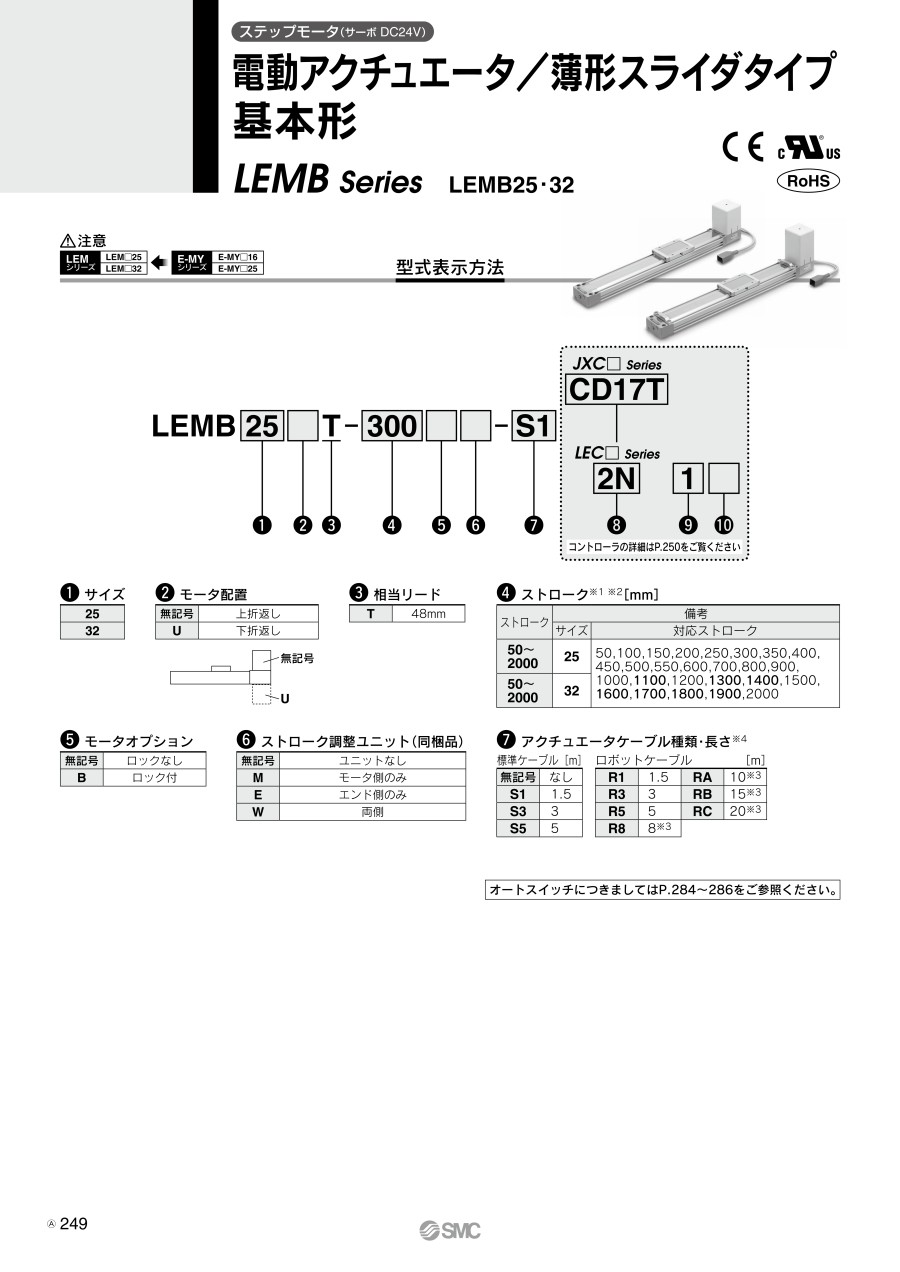

電動アクチュエータ 薄形スライダタイプ 基本形 LEMBシリーズ ステップモータ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
上折返し/LEMB25T-□□-□□□□□
注1）【】は原点復帰方向を変更した場合です。（LECP6/LECP1/LECPMJ使用時）
注2）LECP2を使用した時の原点位置を示し、移動ストロークは「ストローク+6」となります。
上折返し/ロック付/LEMB25T-□B□-□□□□□
下折返し/ロック付/LEMB25UT-□B□-□□□□□
下折返し/LEMB25UT-□□-□□□□□
上折返し/LEMB32T-□□-□□□□□
注1）【】は原点復帰方向を変更した場合です。（LECP6/LECP1/LECPMJ使用時）
注2）LECP2を使用した時の原点位置を示し、移動ストロークは「ストローク+6」となります。
上折返し/ロック付/LEMB32T-□B□-□□□□□
下折返し/ロック付/LEMB32UT-□B□-□□□□□
下折返し/LEMB32UT-□□-□□□□□
製品仕様
ステップモータ（サーボ DC24V）
| 型番 | LEMB25 | LEMB32 | ||
|---|---|---|---|---|
| ストローク［mm］ | 50,100,150,200,250 300,350,400,450,500 550,600,700,800,900 1000,（1100）,1200,（1300） （1400）,1500,（1600）,（1700） （1800）,（1900）,2000 | 50,100,150,200,250 300,350,400,450,500 550,600,700,800,900 1000,（1100）,1200,（1300） （1400）,1500,（1600）,（1700） （1800）,（1900）,2000 | ||
| ア ク チ ュ エ ー タ 仕 様 | 可搬質量［kg］注1） | 水平 | 6（10） | 11（20） |
| 速度［mm/s］注1） | 48～1,000 | |||
| 最大加減速度［mm/s2］注8） | 20,000（搬送質量による） | |||
| 繰返し位置決め停止精度［mm］ | ±0.08 | |||
| ロストモーション［mm］注9） | 0.1以下 | |||
| リード［mm］ | 48 | |||
| 駆動方式 | ベルト | |||
| ガイド方式 | すべり軸受 | |||
| 使用温度範囲［℃］ | 5～40 | |||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | |||
| 許容外部抵抗［N］注7） | 10 | 20 | ||
| 電 気 仕 様 | モータサイズ | □56.4 | ||
| モータ種類 | ステップモータ（サーボDC24V） | |||
| エンコーダ | インクリメンタルA/B相（800パルス/回転） | |||
| 定格電圧［V］ | DC24V±10% | |||
| 消費電力［W］注2） | 50 | 52 | ||
| 運転待機電力［W］注3） | 44 | 44 | ||
| 瞬時最大電力［W］注4） | 123 | 127 | ||
| ロ ッ ク 仕 様 | 形式注5） | 無励磁差動型 | ||
| 保持力［N］ | 36 | |||
| 消費電力［W］注6） | 5 | |||
| 定格電圧［V］ | DC24V±10% | |||
注1）搬送質量により速度が変動します。
搬送質量はワーク取付状態により変動します。
また、ケーブル長さ5mを超える場合は5mごとに速度が最大10%低下します。
（）内は別ガイド併設で摩擦係数が0.1以下の場合となります。
注2）消費電力とは、コントローラ含む運転時の消費電力を示します。
注3）運転時待機電力とは、コントローラ含む運転中に待機している時の消費電力を示します。
注4）瞬時最大電力とは、コントローラを含む運転時の瞬時最大電力を示します。
電源容量の選定時に使用してください。
注5）ロック付のみ
注6）ロック付を選択の場合は、消費電力を加算してください。
注7）付属機器の抵抗は、許容外部抵抗以下にしてください。
注8）最大加減速度は搬送質量、およびストロークによって制限があります。
注9）往復動作の誤差を補正する場合の目安値になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40,653円 ( 44,718円 ) | 19日目 |
72,206円 ( 79,427円 ) | 19日目 |
121,350円 ( 133,485円 ) | 19日目 |
121,825円 ( 134,008円 ) | 19日目 |
40,653円 ( 44,718円 ) | 19日目 |
47,484円 ( 52,232円 ) | 19日目 |
62,653円 ( 68,918円 ) | 19日目 |
128,888円 ( 141,777円 ) | 19日目 |
123,354円 ( 135,689円 ) | 19日目 |
59,727円 ( 65,700円 ) | 19日目 |
80,616円 ( 88,678円 ) | 19日目 |
84,264円 ( 92,690円 ) | 19日目 |
49,598円 ( 54,558円 ) | 19日目 |
91,880円 ( 101,068円 ) | 19日目 |
44,938円 ( 49,432円 ) | 19日目 |
60,422円 ( 66,464円 ) | 19日目 |
146,095円 ( 160,705円 ) | 19日目 |
42,786円 ( 47,065円 ) | 19日目 |
51,973円 ( 57,170円 ) | 19日目 |
48,239円 ( 53,063円 ) | 19日目 |
54,223円 ( 59,645円 ) | 19日目 |
49,001円 ( 53,901円 ) | 19日目 |
77,069円 ( 84,776円 ) | 19日目 |
78,304円 ( 86,134円 ) | 19日目 |
87,628円 ( 96,391円 ) | 19日目 |
53,143円 ( 58,457円 ) | 19日目 |
68,770円 ( 75,647円 ) | 19日目 |
49,757円 ( 54,733円 ) | 19日目 |
69,525円 ( 76,478円 ) | 19日目 |
81,666円 ( 89,833円 ) | 19日目 |
41,415円 ( 45,557円 ) | 19日目 |
51,273円 ( 56,400円 ) | 19日目 |
54,290円 ( 59,719円 ) | 19日目 |
61,184円 ( 67,302円 ) | 19日目 |
71,366円 ( 78,503円 ) | 19日目 |
52,036円 ( 57,240円 ) | 19日目 |
53,552円 ( 58,907円 ) | 19日目 |
68,722円 ( 75,594円 ) | 19日目 |
41,415円 ( 45,557円 ) | 19日目 |
55,070円 ( 60,577円 ) | 19日目 |
64,263円 ( 70,689円 ) | 19日目 |
100,085円 ( 110,094円 ) | 19日目 |
92,427円 ( 101,670円 ) | 19日目 |
61,184円 ( 67,302円 ) | 19日目 |
146,970円 ( 161,667円 ) | 19日目 |
108,266円 ( 119,093円 ) | 19日目 |
74,163円 ( 81,579円 ) | 19日目 |
42,170円 ( 46,387円 ) | 19日目 |
100,317円 ( 110,349円 ) | 19日目 |
49,521円 ( 54,473円 ) | 19日目 |
67,469円 ( 74,216円 ) | 19日目 |
44,402円 ( 48,842円 ) | 19日目 |
58,140円 ( 63,954円 ) | 19日目 |
42,170円 ( 46,387円 ) | 19日目 |
105,251円 ( 115,776円 ) | 19日目 |
46,454円 ( 51,099円 ) | 19日目 |
72,495円 ( 79,745円 ) | 19日目 |
61,939円 ( 68,133円 ) | 19日目 |
44,402円 ( 48,842円 ) | 19日目 |
88,635円 ( 97,499円 ) | 19日目 |
詳細情報
基本情報
【特長】
・薄形低重心
ベルト駆動とガイド部のオフセット構造によりテーブル高さを薄形化
・エアシリンダライクの端々制御（中間停止12点可能）
・数値入力による簡単位置設定
・従来品E-MY2シリーズと取付互換性があります
・様々なガイドとの組み合わせが可能
・モータ取付位置：上下、左右選択可能
・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能！
