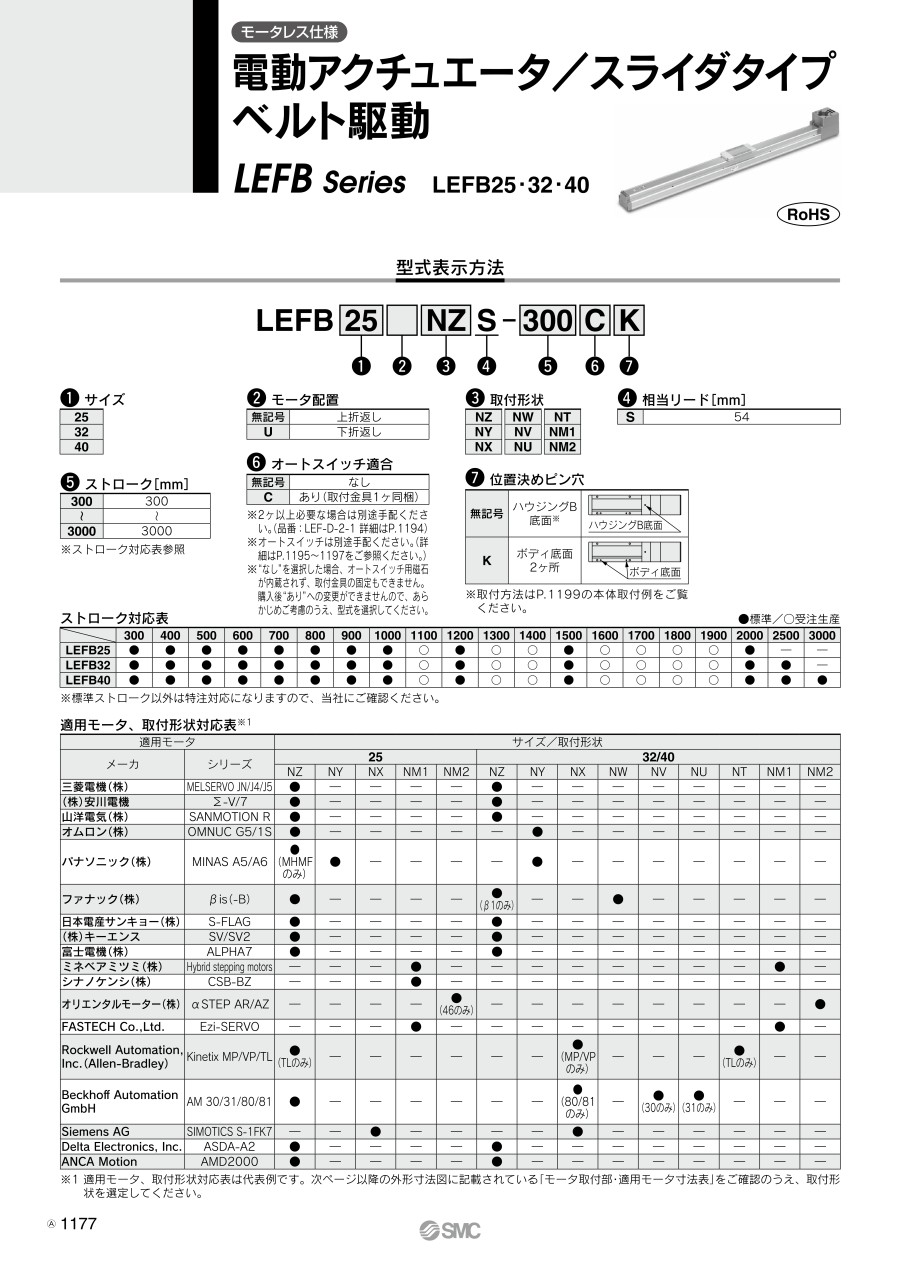

電動アクチュエータ スライダタイプ ベルト駆動 モータレス仕様 LEFBシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
LEFB25/モータ上折返し
モータ種類：NZ/NX
モータ種類：NM2
注）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
LEFB25U/モータ下折返し
モータ種類：NZ/NY
モータ種類：NM2
注）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
LEFB32/モータ上折返し
注）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
LEFB32U/モータ下折返し
注）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
LEFB40/モータ上折返し
注）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
LEFB40U/モータ下折返し
注）本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。（推奨高さ5mm）
製品仕様注1）
| 型番 | LEFB25 | LEFB32 | LEFB40 | ||
|---|---|---|---|---|---|
| ア ク チ ュ エ | タ 仕 様 | ストローク［mm］ | 300、400、500 600、800、1700、2000 | 300、400、500、800 | 300、500、600 1300、1500、1600 1800、2500、3000 | |
| 可搬質量［kg］ | 水平 | 5 | 15 | 25 | |
| 速度［mm/s］ | 2000 | ||||
| 押当て原点復帰速度［mm/s］ | 30以下 | ||||
| 繰返し位置決め精度［mm］ | ±0.06 | ||||
| ロストモーション［mm］注2） | 0.1以下 | ||||
| 相当リード［mm］ | 54 | ||||
| 最大加減速度［mm/s2］ | 20000注3） | ||||
| 耐衝撃/耐振動［m/s2］ | 50/20 | ||||
| 駆動方式 | ベルト | ||||
| ガイド方式 | リニアガイド | ||||
| 使用温度範囲［℃］ | 5～40 | ||||
| 使用湿度範囲［%RH］ | 90以下（結露なきこと） | ||||
| そ の 他 仕 様 注4） | 駆動部質量［kg］ | 0.2 | 0.3 | 0.55 | |
| その他のイナーシャ［kg・cm2］ | 0.1 | 0.2 | 0.25 | ||
| 摩擦係数 | 0.05 | ||||
| 機械効率 | 0.8 | ||||
| 基 準 モ | タ 仕 様 | モータ形状 | □40 | □60 | ||
| モータ種類 | ACサーボモータ（100V/200V） | ||||
| 定格出力容量［W］ | 100 | 200 | 400 | ||
| 定格トルク［Nm］ | 0.32 | 0.64 | 1.3 | ||
| 定格回転数［rpm］ | 3000 | ||||
注1）テーブル移動距離の両エンド端に"押当て原点復帰速度"を超える速度で衝突させないでください。
また、位置決めの運転を行う際は、両エンド端から3mmの範囲を指令しないでください。
注2）往復動作の誤差を補正する場合の目安値になります。
注3）搬送質量により最大加減速度が変わります。
注4）各値は目安です。モータ容量選定等にご使用ください。
規格表
単位:（mm）
LEFB25/モータ上折返し
寸法表
| ストローク | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| 300 | 552 | 306 | 467 | 6 | 2 | 340 |
| 500 | 752 | 506 | 667 | 8 | 3 | 510 |
| 600 | 852 | 606 | 767 | 10 | 4 | 680 |
| 1700 | 1952 | 1706 | 1867 | 22 | 10 | 1700 |
| 2000 | 2252 | 2006 | 2167 | 26 | 12 | 2040 |
モータ取付部寸法表
| モータ種類 | FA | FB | FC | FD | FE | FF | FG | FH | FJ |
|---|---|---|---|---|---|---|---|---|---|
| NZ | M4×0.7 | 8 | 46 | 30 | 3.5 | 73 | - | - | 2 |
| NX | M4×0.7 | 8 | 46 | 30 | 3.5 | 73 | - | - | 2 |
| NM2 | 3.4 | - | 31 | 22※ | 2.5※ | 73 | 6 | 21 | 4 |
※リングスペーサ取付後の寸法。
LEFB25U/モータ下折返し
寸法表
| ストローク | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| 400 | 652 | 406 | 567 | 8 | 3 | 510 |
| 500 | 752 | 506 | 667 | 8 | 3 | 510 |
| 600 | 852 | 606 | 767 | 10 | 4 | 680 |
| 800 | 1052 | 806 | 967 | 12 | 5 | 850 |
モータ取付部寸法表
| モータ種類 | FA | FB | FC | FD | FE | FF | FG | FH | FJ |
|---|---|---|---|---|---|---|---|---|---|
| NZ | M4×0.7 | 8 | 46 | 30 | 3.5 | 27 | - | - | 2 |
| NY | M3×0.5 | 8 | 45 | 30 | 3.5 | 27 | - | - | 4 |
| NM2 | 3.4 | - | 31 | 22※ | 2.5※ | 27 | 6 | 21 | 4 |
※リングスペーサ取付後の寸法。
LEFB32/モータ上折返し
寸法表
| ストローク | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| 300 | 590 | 306 | 430 | 6 | 2 | 400 |
| 500 | 790 | 506 | 630 | 8 | 3 | 600 |
| 800 | 1090 | 806 | 930 | 10 | 4 | 800 |
| 1200 | 1490 | 1206 | 1330 | 14 | 6 | 1200 |
| 1500 | 1790 | 1506 | 1630 | 18 | 8 | 1600 |
| 2500 | 2790 | 2506 | 2630 | 28 | 13 | 2600 |
モータ取付部寸法表
| モータ種類 | FA | FB | FC | FD | FE | FF |
|---|---|---|---|---|---|---|
| NZ | M5×0.8 | 9 | 70 | 50 | 4 | 95.5 |
| NX | M5×0.8 | 9 | 63 | 40※ | 4.5※ | 99.2 |
| NM2 | M4×0.7 | 8 | □50 | 36※ | 4.5※ | 90.0 |
※リングスペーサ取付後の寸法。
LEFB32U/モータ下折返し
寸法表
| ストローク | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| 400 | 690 | 406 | 530 | 6 | 2 | 400 |
| 800 | 1090 | 806 | 930 | 10 | 4 | 800 |
| 1200 | 1490 | 1206 | 1330 | 14 | 6 | 1200 |
| 1400 | 1690 | 1406 | 1530 | 16 | 7 | 1400 |
| 1600 | 1890 | 1606 | 1730 | 18 | 8 | 1600 |
| 2500 | 2790 | 2506 | 2630 | 28 | 13 | 2600 |
モータ取付部寸法表
| モータ種類 | FA | FB | FC | FD | FE | FF |
|---|---|---|---|---|---|---|
| NZ | M5×0.8 | 9 | 70 | 50 | 4 | 37.5 |
| NY | M4×0.7 | 8 | 70 | 50 | 4 | 37.5 |
| NW | M5×0.8 | 9 | 70 | 50 | 5 | 38.5 |
| NM1 | M4×0.7 | 8 | □47.14 | 38.1※ | 4.5※ | 24.5 |
| NM2 | M4×0.7 | 8 | □50 | 36※ | 4.5※ | 32 |
※リングスペーサ取付後の寸法。
LEFB40/モータ上折返し
寸法表
| ストローク | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| 500 | 841.5 | 506 | 678 | 8 | 3 | 600 |
| 600 | 941.5 | 606 | 778 | 8 | 3 | 600 |
| 1300 | 1641.5 | 1306 | 1478 | 16 | 7 | 1400 |
| 1500 | 1841.5 | 1506 | 1678 | 18 | 8 | 1600 |
| 2500 | 2841.5 | 2506 | 2678 | 38 | 13 | 2600 |
| 3000 | 3341.5 | 3006 | 3178 | 32 | 15 | 3000 |
モータ取付部寸法表
| モータ種類 | FA | FB | FC | FD | FE | FF |
|---|---|---|---|---|---|---|
| NZ | M5×0.8 | 9 | 70 | 50 | 4 | 100 |
| NX | M5×0.8 | 9 | 63 | 40※ | 4.5※ | 103.2 |
| NT | M5×0.8 | 9 | 70 | 50 | 4 | 100 |
| NM1 | M4×0.7 | 8 | □47.14 | 38.1※ | 4.5※ | 87 |
※リングスペーサ取付後の寸法。
LEFB40U/モータ下折返し
寸法表
| ストローク | L | A | B | n | D | E |
|---|---|---|---|---|---|---|
| 300 | 641.5 | 306 | 478 | 6 | 2 | 400 |
| 500 | 841.5 | 506 | 678 | 8 | 3 | 600 |
| 1600 | 1941.5 | 1606 | 1778 | 18 | 8 | 1600 |
| 1800 | 2141.5 | 1806 | 1978 | 20 | 9 | 1800 |
| 3000 | 3341.5 | 3006 | 3178 | 32 | 15 | 3000 |
モータ取付部寸法表
| モータ種類 | FA | FB | FC | FD | FE | FF |
|---|---|---|---|---|---|---|
| NZ | M5×0.8 | 9 | 70 | 50 | 4 | 34 |
| NY | M4×0.7 | 8 | 70 | 50 | 4 | 34 |
| NX | M5×0.8 | 9 | 63 | 40※ | 4.5※ | 37.2 |
| NU | M5×0.8 | 9 | 70 | 50 | 5 | 35 |
| NT | M5×0.8 | 9 | 70 | 50 | 4 | 34 |
※リングスペーサ取付後の寸法。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,167円 ( 3,484円 ) | 6日目 |
62,296円 ( 68,526円 ) | 19日目 |
55,378円 ( 60,916円 ) | 19日目 |
56,762円 ( 62,438円 ) | 19日目 |
68,685円 ( 75,554円 ) | 19日目 |
60,912円 ( 67,003円 ) | 19日目 |
71,859円 ( 79,045円 ) | 19日目 |
79,790円 ( 87,769円 ) | 19日目 |
74,756円 ( 82,232円 ) | 19日目 |
87,720円 ( 96,492円 ) | 19日目 |
60,755円 ( 66,831円 ) | 19日目 |
63,928円 ( 70,321円 ) | 19日目 |
85,582円 ( 94,140円 ) | 19日目 |
73,327円 ( 80,660円 ) | 19日目 |
97,206円 ( 106,927円 ) | 19日目 |
60,755円 ( 66,831円 ) | 19日目 |
55,265円 ( 60,792円 ) | 19日目 |
56,636円 ( 62,300円 ) | 19日目 |
78,833円 ( 86,716円 ) | 19日目 |
62,296円 ( 68,526円 ) | 19日目 |
67,609円 ( 74,370円 ) | 19日目 |
52,613円 ( 57,874円 ) | 19日目 |
53,995円 ( 59,395円 ) | 19日目 |
55,378円 ( 60,916円 ) | 19日目 |
56,762円 ( 62,438円 ) | 19日目 |
59,529円 ( 65,482円 ) | 19日目 |
62,296円 ( 68,526円 ) | 19日目 |
85,582円 ( 94,140円 ) | 19日目 |
63,680円 ( 70,048円 ) | 19日目 |
65,062円 ( 71,568円 ) | 19日目 |
88,755円 ( 97,631円 ) | 19日目 |
66,445円 ( 73,090円 ) | 19日目 |
88,838円 ( 97,722円 ) | 19日目 |
67,829円 ( 74,612円 ) | 19日目 |
79,703円 ( 87,673円 ) | 19日目 |
69,214円 ( 76,135円 ) | 19日目 |
93,514円 ( 102,865円 ) | 19日目 |
70,596円 ( 77,656円 ) | 19日目 |
71,979円 ( 79,177円 ) | 19日目 |
73,363円 ( 80,699円 ) | 19日目 |
86,136円 ( 94,750円 ) | 19日目 |
76,129円 ( 83,742円 ) | 19日目 |
55,160円 ( 60,676円 ) | 19日目 |
64,387円 ( 70,826円 ) | 19日目 |
53,995円 ( 59,395円 ) | 19日目 |
65,869円 ( 72,456円 ) | 19日目 |
55,378円 ( 60,916円 ) | 6日目 |
69,971円 ( 76,968円 ) | 19日目 |
56,762円 ( 62,438円 ) | 19日目 |
71,401円 ( 78,541円 ) | 19日目 |
58,147円 ( 63,962円 ) | 19日目 |
80,824円 ( 88,906円 ) | 19日目 |
59,529円 ( 65,482円 ) | 19日目 |
82,410円 ( 90,651円 ) | 19日目 |
60,912円 ( 67,003円 ) | 19日目 |
75,688円 ( 83,257円 ) | 19日目 |
62,296円 ( 68,526円 ) | 19日目 |
83,285円 ( 91,614円 ) | 19日目 |
52,613円 ( 57,874円 ) | 19日目 |
53,995円 ( 59,395円 ) | 19日目 |
